Серия UCFL-S-T

419463

UCFL.206-S-B-30-T-C55

Name: Самоустанавливающиеся кронштейны UCFL.206-S-B-30-T-C55
Brand: ELESA
SKU: 419463

Самоустанавливающиеся кронштейны

овальный фланец, со шпильками, технополимер

Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

419463 — Самоустанавливающиеся кронштейны

419463

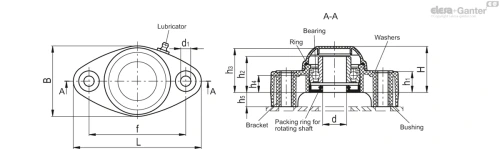

Технические характеристики — Самоустанавливающиеся кронштейны

d: 30
d₁: 10.5
H: 55
L: 149
A: 86
f: 117
h₁: 26
h₂: 41
h₃: 52.5
h₄: 20
h₅: 15
Статические нагрузки на подшипник [Н]: 11300
Динамические нагрузки на подшипник [Н]: 19500
Нагрузка на кронштейн [Н]: 13000
Weight (in g): 468
Вес (г): 468

Все модели серии UCFL-S-T (2) →

Основные характеристики

Кронштейн

Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.

Втулки и шайбы

Нержавеющая сталь AISI 304.

Подшипник

Высокое качество с кодами отслеживаемости. Хромированная сталь.

Смазочное устройство

Прямого типа, из нержавеющей стали AISI 303 с газовой резьбой 1/8.

Уплотнительные кольца

Бутадиен-нитрильный каучук NBR.

Заглушка

Технополимер на основе полипропилена (PP), армированный стекловолокном, синий цвет RAL 5015, матовая отделка.

Закрытая крышка для кронштейна головки или для сквозных валов.

Стандартные исполнения

UCFL-S-T: кронштейн головки с закрытой крышкой.

UCFL-S-P: кронштейн для сквозного вала с крышкой и кольцевое уплотнение из бутадиен-нитрильного каучука для вращающихся валов.

Общая информация

Особенности и области применения

Габаритные размеры соответствуют стандарту ISO 3228.

Система полностью загерметизированных уплотнительных колец обеспечивает защиту подшипника от попадания грязи. Уменьшенная площадь контакта опорного основания обеспечивает максимальную дезинфекцию.

Макс. смещение вала = 2,5°.

Инструкции по использованию

Сборка с валами без концевых ограничителей. Для оптимальной работы мы рекомендуем периодическую смазку обычной консистентной смазкой, устойчивой к высоким температурам и окислению.

Другие исполнения

Специальные исполнения доступны по запросу

Подшипник из нержавеющей стали AISI 440C.

Подшипник с размерами в дюймах.

Кронштейны для валов с диаметрами в различных размерах.

Кронштейны из технополимера на основе полиамида (PA), синий цвет RAL 5005, соответствие стандартам FDA.

Кронштейны из технополимера на основе полипропилена (PP), уплотнительные кольца и масляное уплотнение из VITON^®*.

_{* Зарегистрированный товарный знак компании DuPont Dow Elastomers.}
