Серия STE
STE
Соединители расширителя квадратной трубы
Технополимер
Соединители расширителя квадратной трубы
Изображения

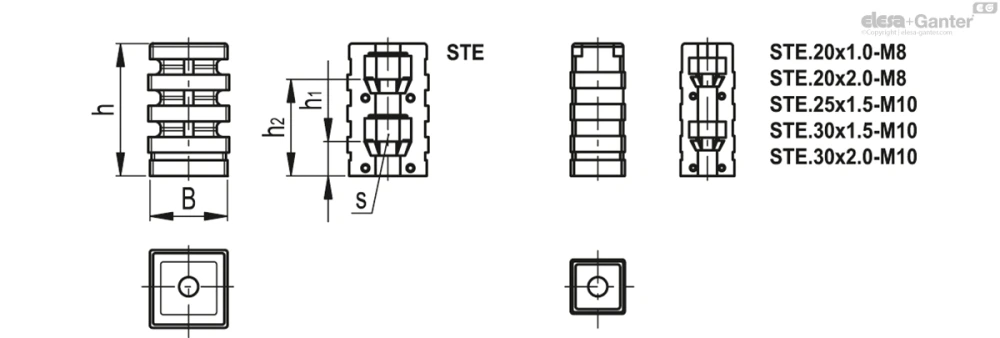

Схемы
STE
Таблица моделей — Соединители расширителя квадратной трубы
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 430201 | STE.20x1.0-M6 | 18 | 42 | 12 | 32 | 10 | 20 | 18 | 1 | 10 | |
| 430203 | STE.20x1.0-M8 | 18 | 43 | 10 | 30 | 13 | 20 | 18 | 1 | 9 | |
| 430205 | STE.20x1.5-M6 | 17 | 42 | 12 | 32 | 10 | 20 | 17 | 1.5 | 10 | |
| 430207 | STE.20x1.5-M8 | 17 | 42 | 10 | 30 | 13 | 20 | 17 | 1.5 | 8 | |
| 430209 | STE.20x2.0-M8 | 16 | 43 | 10 | 30 | 13 | 20 | 16 | 2 | 7 | |
| 430215 | STE.22x1.5-M6 | 19 | 41 | 12 | 32 | 10 | 22 | 19 | 1.5 | 12 | |
| 430217 | STE.22x1.5-M8 | 19 | 42 | 10 | 30 | 13 | 22 | 19 | 1.5 | 10 | |
| 430223 | STE.25x1.5-M8 | 22 | 42 | 10 | 30 | 13 | 25 | 22 | 1.5 | 14 | |
| 430225 | STE.25x1.5-M10 | 22 | 42 | 10 | 30 | 17 | 25 | 22 | 1.5 | 12 | |
| 430227 | STE.25x2.0-M8 | 21 | 43 | 10 | 30 | 13 | 25 | 21 | 2 | 7 | |
| 430233 | STE.30x1.5-M10 | 27 | 42 | 10 | 30 | 17 | 30 | 27 | 1.5 | 23 | |
| 430235 | STE.30x2.0-M8 | 26 | 41 | 10 | 30 | 13 | 30 | 26 | 2 | 20 | |
| 430237 | STE.30x2.0-M10 | 26 | 41 | 10 | 30 | 17 | 30 | 26 | 2 | 20 | |
| 430241 | STE.35x2.0-M10 | 31 | 42 | 10 | 30 | 17 | 35 | 31 | 2 | 27 | |
| 430251 | STE.40x1.2-M10 | 37.6 | 40 | 10 | 30 | 17 | 40 | 37.6 | 1.2 | 41 | |
| 430253 | STE.40x1.2-M12 | 37.6 | 40 | 8 | 28 | 19 | 40 | 37.6 | 1.2 | 39 | |
| 430255 | STE.40x2.0-M10 | 36 | 42 | 10 | 30 | 17 | 40 | 36 | 2 | 37 | |
| 430257 | STE.40x3.0-M8 | 34 | 42 | 11 | 30 | 13 | 40 | 34 | 3 | 35 | |
| 430259 | STE.40x3.0-M10 | 34 | 41 | 10 | 30 | 17 | 40 | 34 | 3 | 32 |
Основные характеристики
Материал
Технополимер на основе полиамида (ПА), чёрный цвет, матовая отделка.
Общая информация
Особенности и области применения
Две детали соединителя скреплены вместе штифтами, которые размещены в специальных контрсёдлах. Два углубления внутри соединителя предназначены для установки винта с шестигранной головкой или шестигранной гайки. Благодаря конической форме углубления, соединитель оказывает давление на внутренние стенки трубы при затягивании винта или гайки, таким образом обеспечивая разрывную прочность соединения. Уровень разрывной прочности зависит от размерных допусков труб, шероховатости внутренних поверхностей трубы и приложенного момента затяжки. Соединитель не имеет кольцевого выступа и допускает соединение квадратных труб с другими элементами.
Монтаж может быть выполнен простой установкой соединителя внутри трубы, без необходимости использования винтов или других крепёжных деталей.
Инструкции по использованию
Сборка трубы на соединителе
Это может быть сделано в качестве альтернативы с:
- винтом с шестигранной головкой DIN 933 размера, указанного в таблице.
- шестигранной гайкой DIN 934 размера, указанного в таблице.
- самостопорящейся шестигранной гайкой DIN 985 размера, указанного в таблице.
Специальные исполнения доступны по запросу
Специальные исполнения доступны по запросу
Соединитель, смонтированный с помощью гайки или винта.
