Серия SPR.V

SPR.V

Кронштейны для направляющих

для линейного и углового позиционирования, технополимер

Таблица (PDF)

SPR.V

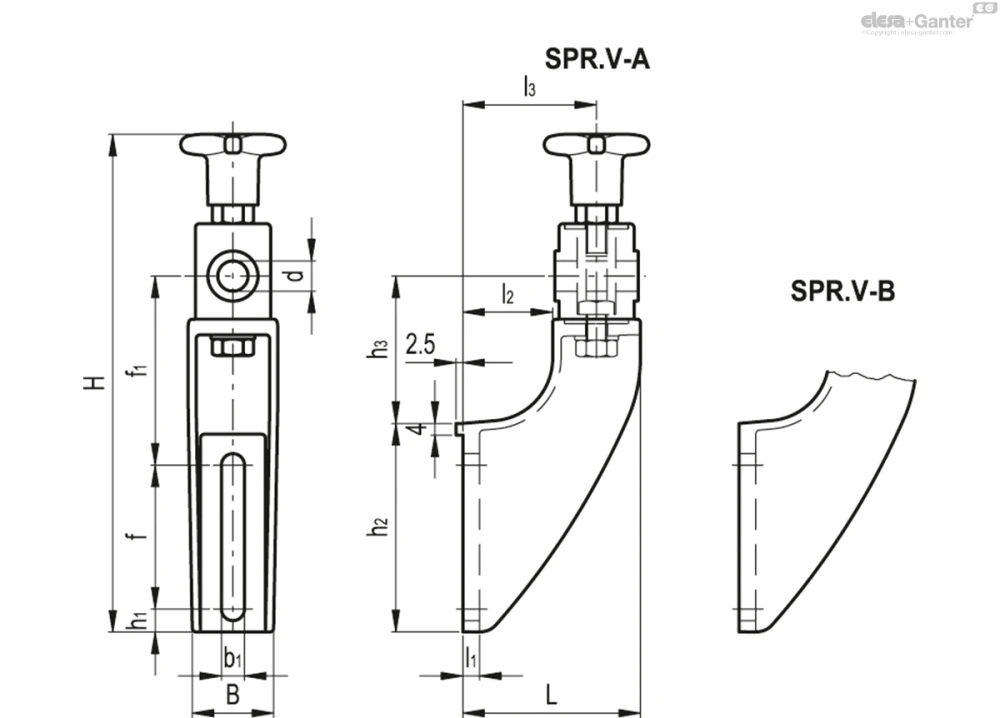

Таблица моделей — Кронштейны для направляющих

SPR.V-A

Артикул	Описание	d Ось	H	L	A	f	f₁	b₁	h₁	h₂	h₃	l₁	l₂	l₃	Вес (г)
419755	SPR.V-12-A	12	203	70	37	42	79	11	15	76	60	8	30	50	251
419756	SPR.V-14-A	14	203	70	37	42	79	11	15	76	60	8	30	50	251
419757	SPR.V-16-A	16	203	70	37	42	79	11	15	76	60	8	30	50	251

SPR.V-B

Артикул	Описание	d Ось	H	L	A	f	f₁	b₁	h₁	h₂	h₃	l₁	l₂	l₃	Вес (г)
419658	SPR.V-12-B	12	238	85	41	69	90	11	11	100	70	8	43	64	283
419659	SPR.V-14-B	14	238	85	41	69	90	11	11	100	70	8	43	64	286
419660	SPR.V-16-B	16	238	85	41	69	90	11	11	100	70	8	43	64	282

3D-модель Технические данные (PDF)

Основные характеристики

Кронштейн

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.

Цилиндр направляющей

Технополимер, армированный стекловолокном. Чёрный цвет, матовая отделка.

Стандартные исполнения

Винт с петлёй из нержавеющей стали AISI 304.

Зажимная ручка из технополимера, армированного стекловолокном, чёрный цвет, матовая отделка, с никелированным медным шестигранным торцом для зажима с помощью ключа, резьбовое отверстие.

Винт, гайка и шайба из нержавеющей стали AISI 304 для крепления цилиндра направляющей к кронштейну.

SPR.V-A: с нижней кромкой.
SPR.V-B: без нижней кромки.

Общая информация

Особенности

Особенно подходит для тех случаев, когда угловое и линейное позиционирование должны выполняться в два разных момента времени, например, когда необходимо чаще регулировать расстояние между направляющими, нежели угол.

Максимальный момент затяжки для винтового узла 39 Nm.

Аксессуары

Аксессуары по запросу

DSG: прокладка для кронштейна направляющей из технополимера, армированного стекловолокном, чёрный цвет, матовая отделка.

Специальные исполнения доступны по запросу

Цилиндр направляющей из нержавеющей стали AISI 304.

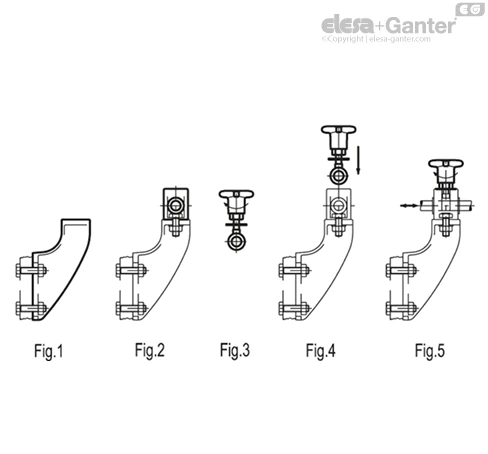

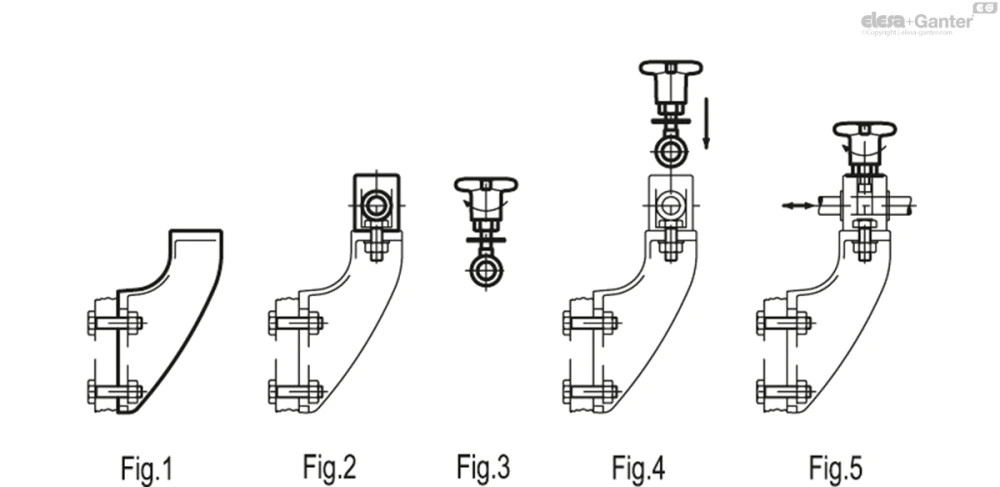

Инструкции по монтажу

Установите кронштейн направляющей (рис. 1).
Установите цилиндр направляющей на опоре с помощью винта, гайки и шайбы (рис. 2).
Наденьте шайбу на винт с ушком и установите ручку (рис. 3).
Вставьте проушину в корпус цилиндра направляющей (рис. 4).
Вставьте направляющий штифт в отверстие цилиндра направляющей. Установите его линейное и угловое положение, а затем зажмите ручку (линейное позиционирование) и крепёжную гайку цилиндра направляющей (угловое позиционирование) (рис. 5).
