Серия SPFM
419712
SPFM.V-14
Кронштейны для средних направляющих штанг
для линейного позиционирования, технополимер
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

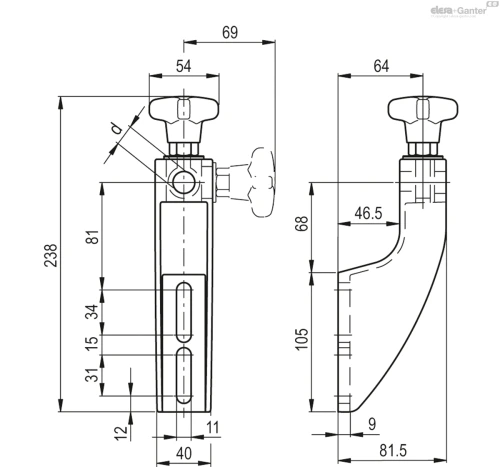

Схемы
419712
Технические характеристики — Кронштейны для средних направляющих штанг
- d
- 14
- Weight (in g)
- 246
- Вес (г)
- 246
Основные характеристики
Кронштейн
Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.
Зажимной маховик
Технополимер, армированный стекловолокном, чёрный цвет, матовая отделка.
Винт с ушком и шайба
Нержавеющая сталь AISI 304.
Втулка
Шестигранный из никелированной латуни для затягивания с помощью ключа, резьбовое отверстие.
Общая информация
Особенности и области применения
Особенно подходит для тех случаев, где требуется линейное позиционирование направляющей.
Вертикальное или горизонтальное позиционирование винта с ушком улучшает сборку в случае необходимости. Максимальный момент затяжки для винтового узла 39 Н·м.
Аксессуары по запросу
Аксессуары по запросу
DSG: прокладка для кронштейна направляющей из технополимера, армированного стекловолокном, чёрный цвет, матовая отделка.
Инструкции по использованию

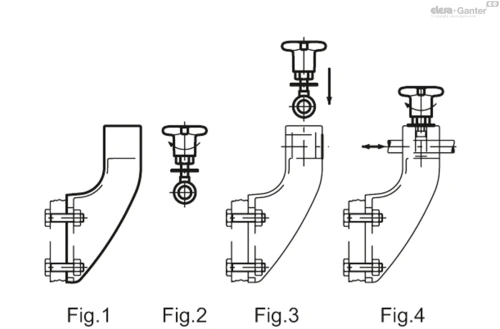

Инструкции по монтажу
- Установите кронштейн направляющей (рис. 1).
- Вставьте шайбу в винт с ушком и ввинтите либо ручку, либо гайку (рис. 2).
- Вставьте проушину в его корпус в горизонтальном или вертикальном положении (рис. 3).
- Вставьте направляющий штифт в его зажимное отверстие, установите линейное расположение и затем закрепите (рис. 4).
