Серия SPFL

SPFL

Кронштейны для длинных направляющих штанг

для линейного позиционирования, технополимер

Таблица (PDF)

SPFL — Кронштейны для длинных направляющих штанг

SPFL

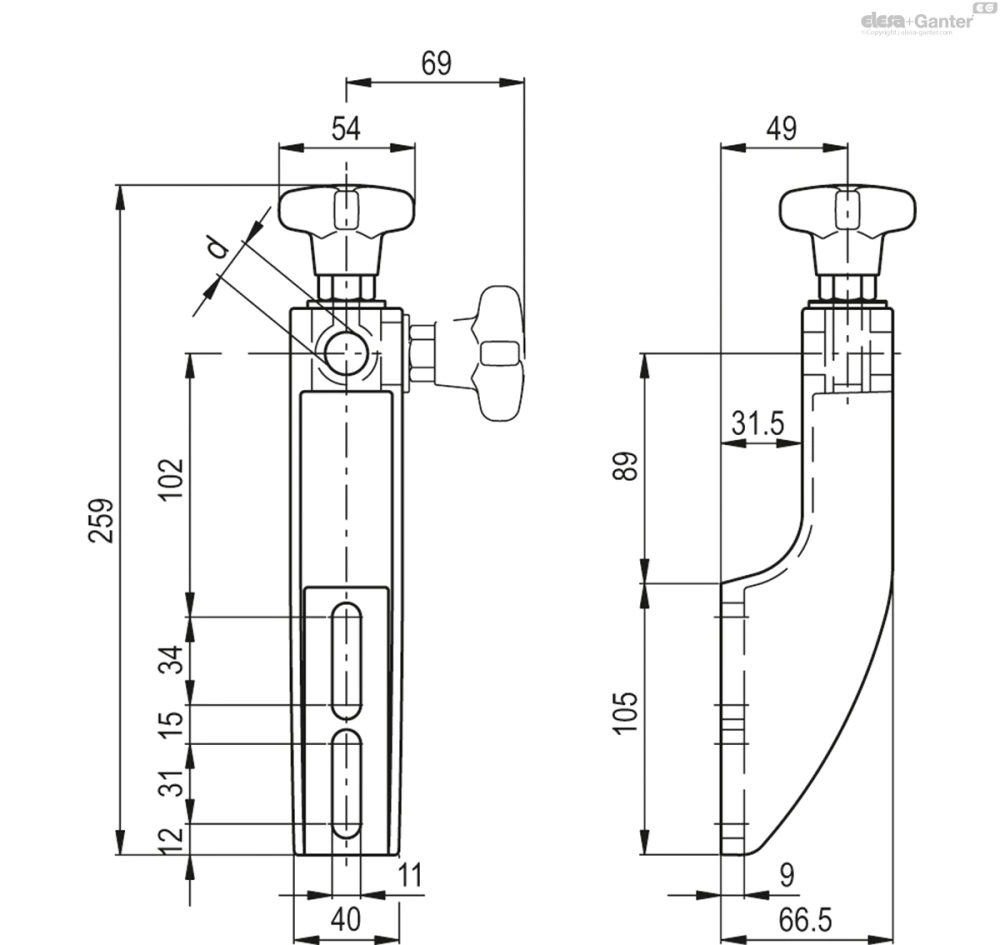

Таблица моделей — Кронштейны для длинных направляющих штанг

Артикул	Описание	d	Вес (г)
419721	SPFL.V-12	12	256
419722	SPFL.V-14	14	256
419723	SPFL.V-16	16	256

3D-модель Технические данные (PDF)

Основные характеристики

Кронштейн

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.

Зажимной маховик

Технополимер, армированный стекловолокном, чёрный цвет, матовая отделка.

Винт с ушком и шайба

Нержавеющая сталь AISI 304.

Втулка

Шестигранный из никелированной латуни для затягивания с помощью ключа, резьбовое отверстие.

Общая информация

Особенности и области применения

Особенно подходит для тех случаев, где требуется линейное позиционирование направляющей.

Вертикальное или горизонтальное позиционирование винта с ушком улучшает сборку в случае необходимости. Максимальный момент затяжки для винтового узла 39 Н·м.

Аксессуары по запросу

DSG: прокладка для кронштейна направляющей из технополимера, армированного стекловолокном, чёрный цвет, матовая отделка.

Инструкции по использованию

Инструкции по монтажу

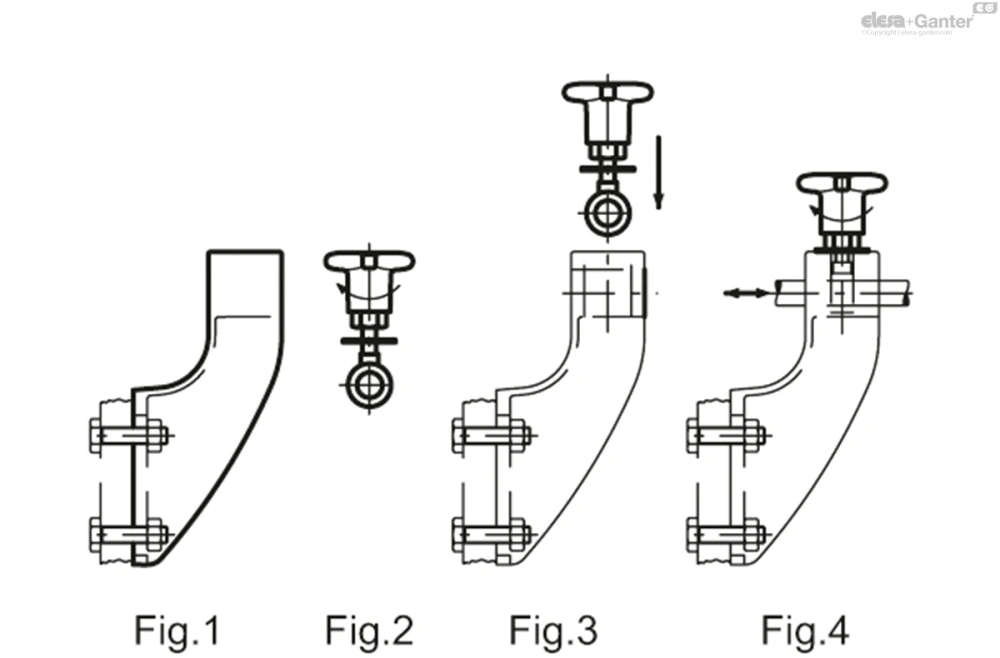

Установите кронштейн направляющей (рис. 1).

Вставьте шайбу в винт с ушком и ввинтите либо ручку, либо гайку (рис. 2).

Вставьте проушину в его корпус в горизонтальном или вертикальном положении (рис. 3).

Вставьте направляющий штифт в его зажимное отверстие, установите линейное расположение и затем закрепите (рис. 4).
