Серия SPF.

419652

SPF.V-12

Name: Кронштейны для направляющих SPF.V-12
Brand: ELESA
SKU: 419652

Кронштейны для направляющих

для линейного позиционирования, технополимер

Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

419652

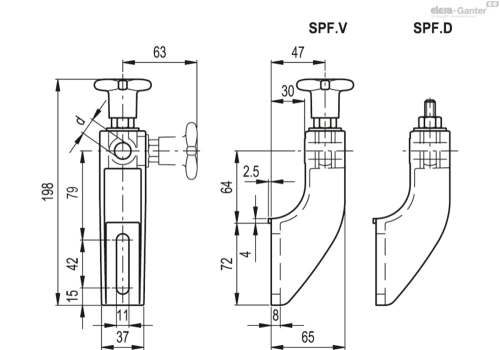

Технические характеристики — Кронштейны для направляющих

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.

Винт с петлёй и шайба из нержавеющей стали AISI 304.

SPF.V: зажимная ручка из технополимера, армированного стекловолокном, чёрный цвет, матовая отделка, никелированный медный шестигранный конец для зажима с помощью ключа, резьбовое отверстие.
SPF.D: без ручки, с зажимной гайкой из нержавеющей стали AISI 304.

Особенно подходит для тех случаев, где требуется линейное позиционирование направляющей.

Вертикальное или горизонтальное позиционирование винта с ушком улучшает сборку в случае необходимости.

Максимальный момент затяжки для винтового узла 39 Nm.

DSG: прокладка для кронштейна направляющей из технополимера, армированного стекловолокном, чёрный цвет, матовая отделка.

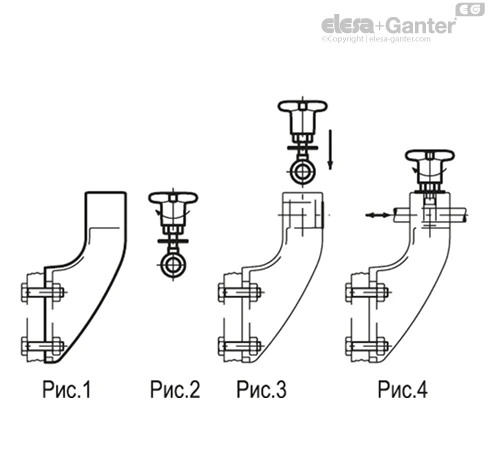

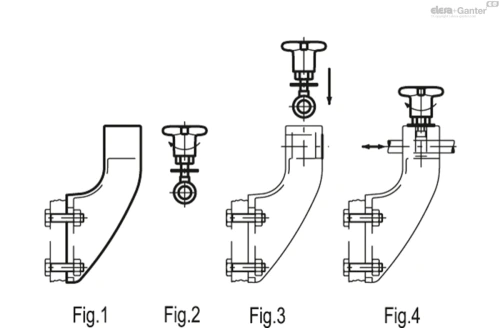

Установите кронштейн направляющей (рис. 1).
Вставьте шайбу в винт с ушком и ввинтите либо ручку, либо гайку (рис. 2).
Вставьте проушину в его корпус в горизонтальном или вертикальном положении (рис. 3).
Вставьте направляющий штифт в его зажимное отверстие, установите линейное расположение и затем закрепите (рис. 4).
