Серия RLE.FF-N

RLE.FF-N

Колёсики с регулируемой опорой

Стальная опора, литое полиуретановое покрытие

Таблица (PDF)

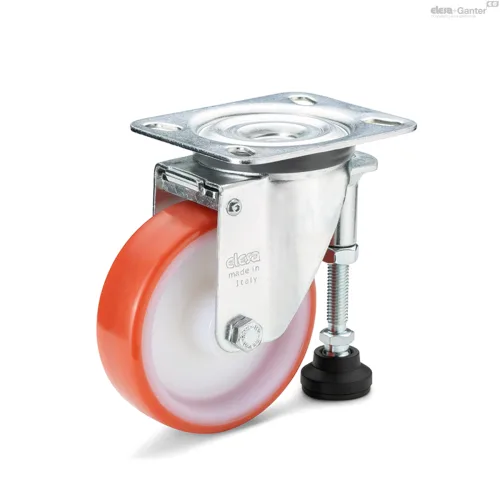

RLE.FF-N — Колёсики с регулируемой опорой

RLE.FF-N

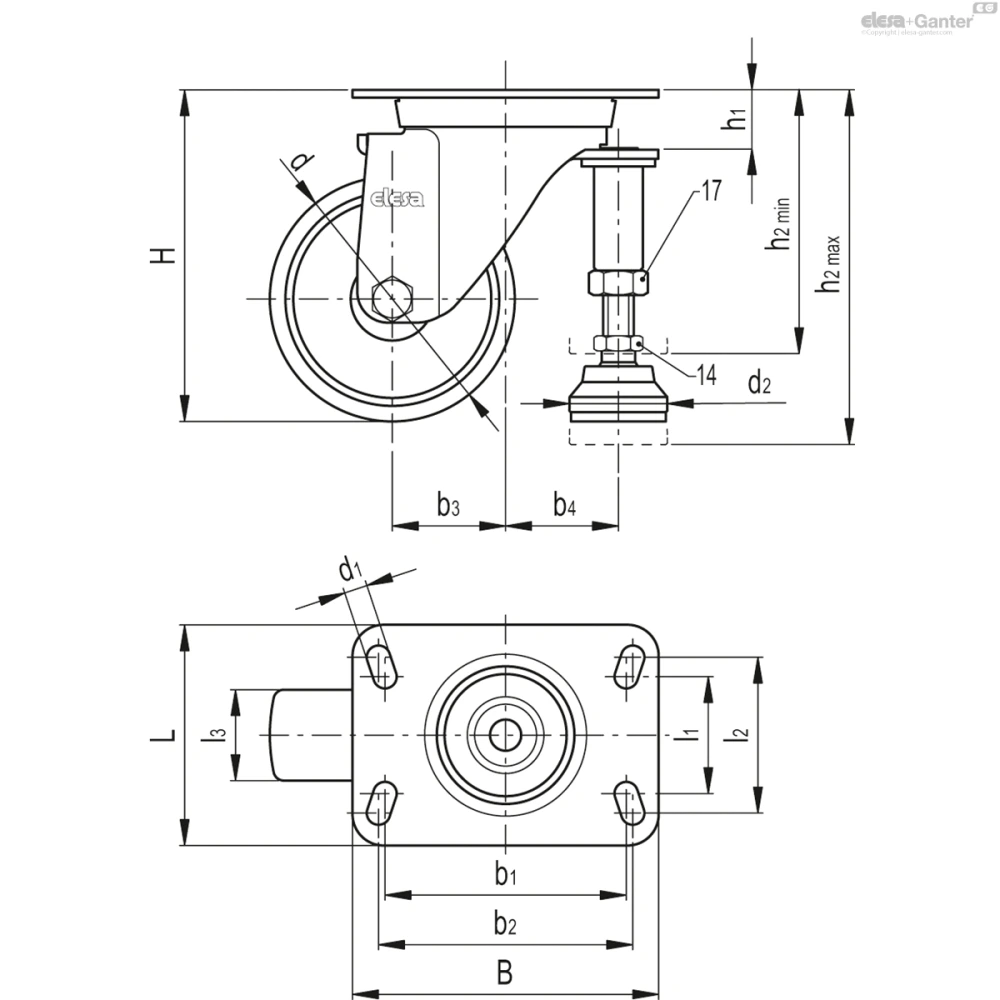

Таблица моделей — Колёсики с регулируемой опорой

Артикул	Описание	d	d₁	d₂	l₁	l₂	l₃	H	A	L	b₁	b₂	b₃	b₄	h₁	h_2min.	h_2max.	Сопротивление качению# [Н]	Динамическая несущая способность# , Н	Вес (г)
451581	RLE.FF-080-SBP-AS-N	80	9	32	45	60	30	107	100	85	75	80	40	37	20	95	115	1200	1200	770
451583	RLE.FF-100-SBP-AS-N	100	9	32	45	60	30	128	100	85	75	80	35	37	20	118	140	1700	1700	844
451585	RLE.FF-125-SBP-AS-N	125	9	32	45	60	35	157	100	85	75	80	37	43	20	150	172	2300	2200	1090

3D-модель Технические данные (PDF)

Основные характеристики

Покрытие

Литой полиуретан, твердость по Шору D 55.

Корпус маховика

Технополимер на основе полиамида (PA).

Качение

Ступица со сквозным отверстием.

Кронштейн поворотной пластины

Оцинкованный стальной лист, кронштейн предназначен для выдерживания нагрузок до 2200 Н.

Наличие двойного шарикоподшипника и прямой контакт между пластиной и кольцом шарикоподшипника со встроенным штифтом обеспечивают превосходную манёвренность.

Не требует обслуживания.

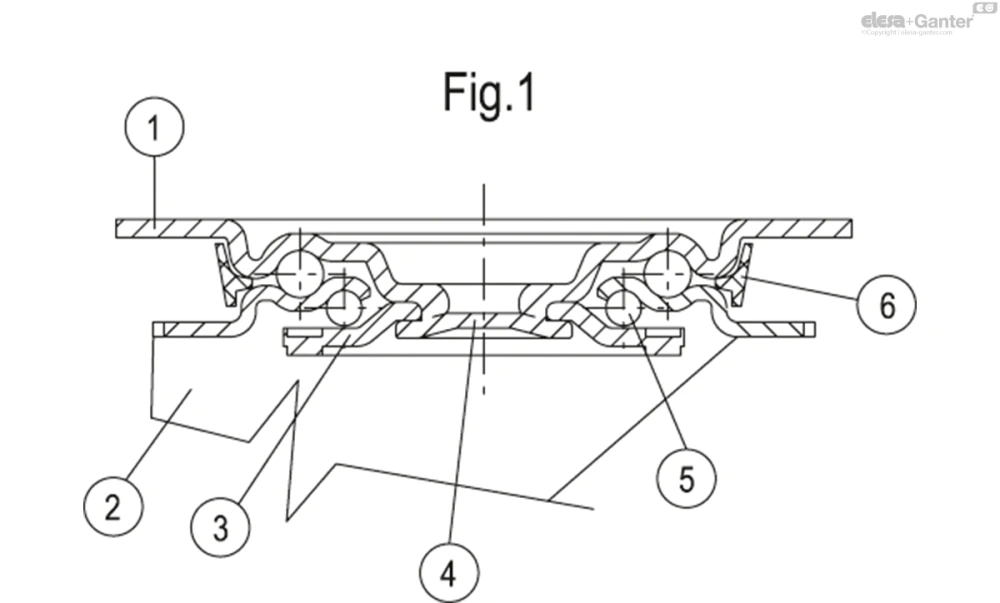

Он состоит из (см. Рис.1):

крепежная пластина: электролитически оцинкованная стальная пластина;
вилка: электролитически оцинкованная стальная пластина;
кольцо шарикового подшипника: электролитически оцинкованная стальная пластина;
центральная цапфа: встроенная в пластину, холодная штамповка;
система ротации: кольцо шарика с консистентной смазкой с обеих сторон;
пылезащитное уплотнение: технополимер серого цвета RAL 7015.

Регулируемая опора

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Резьбовой стержень с гайкой, соединением и регулируемым шестигранником из полированной оцинкованной стали.

Противоскользящий диск из бутадиен-нитрильного каучука, твёрдость по Шору 70 по шкале А, поставляется закрепленным на основании.

Общая информация

Области применения

Превосходные сопротивление качению и эластичность, хорошая стойкость к износу и разрыву.

Колёсико с противоскользящей опорой обеспечивает возможность подъёма тележек или оборудования для безопасной эксплуатации, при этом гарантируя возможность произведения частых перемещений простым регулированием шестигранника опоры, эффективно преобразуя неподвижные рабочие станции и рабочее оборудование в передвижные рабочие станции.

Противоскользящий диск придаёт конструкции больше устойчивости.

Дополнительная информация указана в листе технических данных на колёса RE.FF.
