Серия RE.G5
RE.G5
Изготовленные по образцу полиуретановые ролики
Стальной центральный корпус
Изготовленные по образцу полиуретановые ролики
Изображения

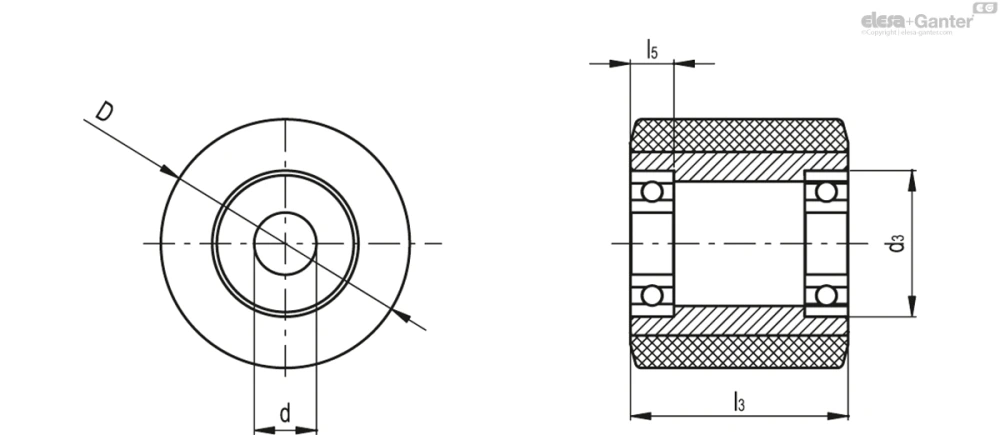

Схемы
RE.G5
Таблица моделей — Изготовленные по образцу полиуретановые ролики
| Артикул | Описание |
|
d | d3 |
|
l5 |
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 452791 | RE.G5-80x70-RSL | 80 | 20 | 47 | 70 | 14 | 7000 | 2500 | 5600 | 1060 | |
| 452792 | RE.G5-80x90-RSL | 80 | 20 | 47 | 90 | 14 | 9000 | 3350 | 7000 | 1350 | |
| 452797 | RE.G5-82x70-RSL | 82 | 20 | 47 | 70 | 14 | 7000 | 2550 | 5600 | 1090 | |
| 452798 | RE.G5-82x90-RSL | 82 | 20 | 47 | 90 | 14 | 9000 | 3400 | 7000 | 1330 | |
| 452799 | RE.G5-82x100-RSL | 82 | 20 | 47 | 100 | 14 | 10000 | 3900 | 8000 | 1450 | |
| 452793 | RE.G5-85x40-RSL | 85 | 20 | 47 | 40 | 14 | 4000 | 1500 | 3500 | 720 | |
| 452794 | RE.G5-85x70-RSL | 85 | 20 | 47 | 70 | 14 | 7000 | 2650 | 5600 | 1120 | |
| 452795 | RE.G5-85x90-RSL | 85 | 20 | 47 | 90 | 14 | 9000 | 3500 | 7000 | 1390 | |
| 452796 | RE.G5-85x100-RSL | 85 | 20 | 47 | 100 | 14 | 10000 | 4000 | 8000 | 1520 |
Основные характеристики
Покрытие
Изготовленный по образцу полиуретан, твёрдость по Шору 92 по шкале А.
Корпус рычага
Сталь.
Качение
Ступица с шарикоподшипником. Идеальное решение для больших нагрузок и непрерывного движения.
Общая информация
Области применения
Превосходные характеристики плавности и эластичности, высокая стойкость к износу и разрыву. Для выбора параметров см. Технические данные.
Внешние условия
Пригодны для использования в средах с наличием атмосферных воздействий, спиртов и гликолей; использование в средах с наличием органических и минеральных кислот, щелочных растворов и насыщенных паров не рекомендуется.
Сопротивление качению – прилагаемое усилие / нагрузка
На диаграмме показана сила, которую нужно приложить к колесу, чтобы оно перемещалось с постоянной скоростью 4 км/ч, в зависимости от несомой нагрузки. Точка пересечения со значением 50 Н представляет максимальную переносимую нагрузку для 4-колёсной тележки, приводимой в движение вручную; фактически 200 Н = 50 Н × 4 колеса – это максимальная сила, которую может приложить оператор в соответствии с правилами техники безопасности.
| Сила тяги или упор для движения колёс [Н] | ||||||||
|---|---|---|---|---|---|---|---|---|
| Нагрузка [Н] | ||||||||
| 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | ||
| D [mm] | 80x70 | 10 | 24 | 37 | 51 | 76 | - | - |
| 80x90 | <10 | 22 | 31 | 45 | 61 | 78 | - | |
| 82x70 | 10 | 24 | 36 | 50 | 75 | - | - | |
| 82x90 | <10 | 21 | 30 | 43 | 60 | 76 | - | |
| 82x100 | <10 | 20 | 27 | 40 | 56 | 75 | 135 | |
| 85x40 | 10 | 34 | 60 | - | - | - | - | |
| 85x70 | <10 | 23 | 35 | 48 | 72 | - | - | |
| 85x90 | <10 | 21 | 31 | 47 | 64 | 77 | - | |
| 85x100 | <10 | 19 | 26 | 38 | 56 | 72 | 120 | |
Перемещение с помощью буксировочных механизмов
При механической буксировке, пожалуйста, ознакомьтесь с техническими характеристиками, чтобы выяснить диапазон нагрузок.
Температура
Если рабочая температура отклоняется от стандартного диапазона значений, пожалуйста, ознакомьтесь с техническими характеристиками для определения изменения нагрузки.
