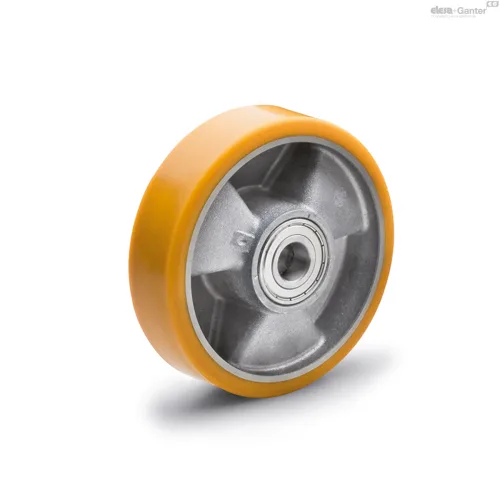

Серия RE.F5
RE.F5
Колёса из литого полиуретана
Алюминиевый диск
Колёса из литого полиуретана
Изображения

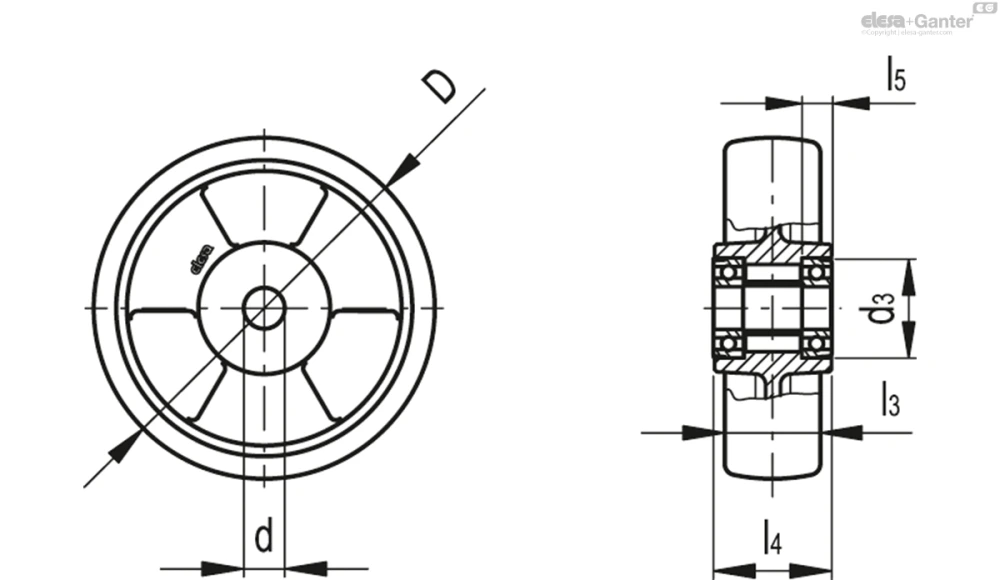

Схемы
RE.F5
Таблица моделей — Колёса из литого полиуретана
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 451501 | RE.F5-080-RSL | 80 | 12 | 28 | 25 | 30 | 8 | 2800 | 1500 | 2200 | 200 | |
| 451506 | RE.F5-100-RSL | 100 | 12 | 32 | 30 | 40 | 10 | 3500 | 2250 | 2500 | 340 | |
| 451511 | RE.F5-125-RSL | 125 | 12 | 32 | 35 | 40 | 10 | 5000 | 2800 | 4000 | 500 | |
| 451516 | RE.F5-150-RSL | 150 | 20 | 47 | 40 | 50 | 14 | 8500 | 3300 | 6000 | 910 | |
| 451522 | RE.F5-200-A20-RSL | 200 | 20 | 52 | 50 | 55 | 15 | 10000 | 3600 | 8500 | 1232 | |
| 451521 | RE.F5-200-A25-RSL | 200 | 25 | 52 | 50 | 55 | 15 | 10000 | 3600 | 8500 | 1232 |
Основные характеристики
Покрытие
Изготовленный по образцу полиуретан, твёрдость по Шору 92 по шкале А.
Центральная часть колеса
Алюминиевое литьё под давлением.
Качение
Ступица с шарикоподшипником. Идеальное решение для больших нагрузок и непрерывного движения.
Общая информация
Области применения
Превосходные плавность и эластичность, высокая стойкость к износу и разрыву.
Для выбора параметров см. Технические данные.
Колёса RE.F5 также поставляются с кронштейнами:
- RE.F5-N: колёса с электросварным стальным кронштейном для использования при небольших нагрузках.
- RE.F5-H: колёса с кронштейном из листовой стали для средних нагрузок.
Внешние условия
Пригодны для использования в средах с наличием атмосферных воздействий, спиртов и гликолей; использование в средах с наличием органических и минеральных кислот, щелочных растворов и насыщенных паров не рекомендуется.
Сопротивление качению – прилагаемое усилие / нагрузка
Для каждой нагрузки и диаметра в таблице показана сила (в Н), необходимая для придания точка одному колесу с постоянной скоростью 4 км/ч на гладкой поверхности.
Для перемещения вручную 4-колёсной тележки рекомендуется выбирать диаметры со значениями ниже 50 Н; для частого перемещения выбирайте значения ниже 30 Н.
| Сила тяги или упор для движения колёс [Н] | ||||||||
|---|---|---|---|---|---|---|---|---|
| Нагрузка [Н] | ||||||||
| 1500 | 2500 | 3500 | 450 | 5500 | 7000 | 8500 | ||
| D [mm] | 80 | 50 | - | - | - | - | - | - |
| 100 | 23 | 52 | - | - | - | - | - | |
| 125 | 17 | 45 | 65 | - | - | - | - | |
| 150 | 12 | 38 | 60 | 70 | 80 | - | - | |
| 200 | <10 | 30 | 49 | 60 | 78 | 105 | 180 | |
Перемещение с помощью буксировочных механизмов
При механической буксировке, пожалуйста, ознакомьтесь с техническими характеристиками, чтобы выяснить диапазон нагрузок.
Температура
Если рабочая температура отклоняется от стандартного диапазона значений, пожалуйста, ознакомьтесь с техническими характеристиками для определения изменения нагрузки.
