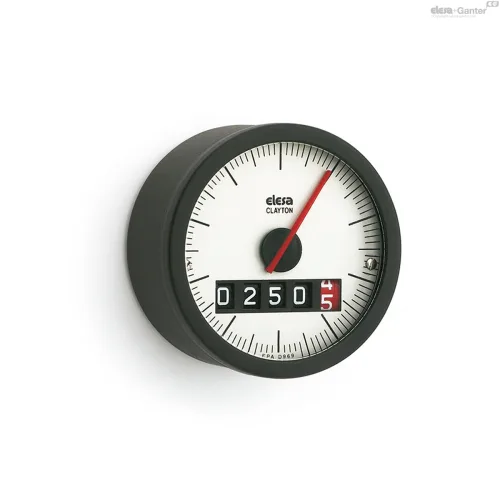

Цифроаналоговые индикаторы положения

Корпус

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Выпрессованный шпиндель.

Оправа

Технополимер. Формуется над окном.

Окно

Прозрачный технополимер на основе полиамида (PA-T) (практически небьющийся).

Стойкий к растворителям, маслам, смазкам и другим химическим веществам (избегайте контакта со спиртом во время операций по очистке).

Циферблат

Матовый анодированный алюминий в естественном цвете.

Градуировка по часовой стрелке (D) или против часовой стрелки (S), чёрного цвета.

Считывание показаний

Пятиразрядный барабанный счётчик и одна красная стрелка, которая вращается на градуированной шкале. Цифры красного барабана показывают десятичные значения, а стрелка – сотые доли.

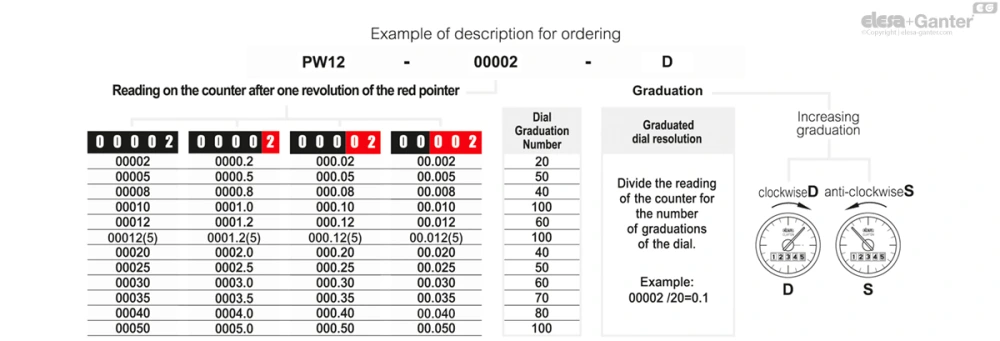

Экран отображает смещение механизма, управляемого шпинделем, с исходного положения (0). Один полный оборот шпинделя машины соответствует повороту маховика/ручки и, следовательно, повороту красного указателя. Поворот красного указателя соответствует заданному считыванию на счётчике (см. «считывание показателей на счётчике после одного оборота красного указателя» в таблице).

Защита IP

Ультразвуковая сварка окна к корпусу гарантирует полную герметизацию с классом защиты IP65, см. EN 60529 стол.
