Серия MPI-15

MPI-15

Магнитная система измерения

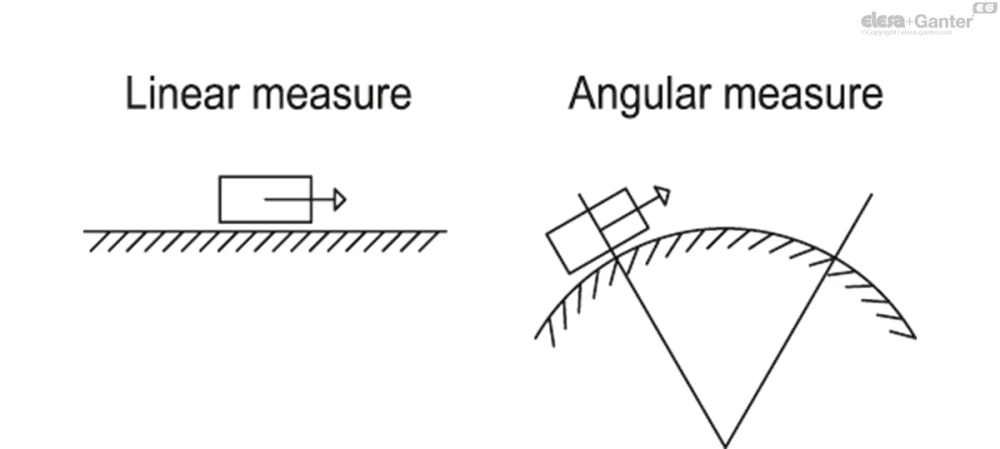

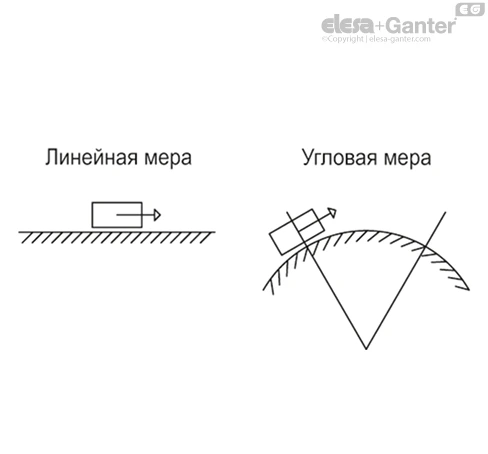

Режимы для измерения длины и угла

Таблица (PDF)

MPI-15

Таблица моделей — Магнитная система измерения

Артикул	Описание	Длина кабеля [мм]	Вес (г)
CE.99901-02	MPI-15-02	200	370
CE.99901-03	MPI-15-03	300	229
CE.99901-04	MPI-15-04	400	230
CE.99901-05	MPI-15-05	500	375
CE.99901-06	MPI-15-06	600	233
CE.99901-07	MPI-15-07	700	235
CE.99901-08	MPI-15-08	800	236
CE.99901-09	MPI-15-09	900	238
CE.99901-10	MPI-15-10	1000	396
CE.99901-11	MPI-15-11	1100	241
CE.99901-12	MPI-15-12	1200	242
CE.99901-13	MPI-15-13	1300	244
CE.99901-14	MPI-15-14	1400	400
CE.99901-15	MPI-15-15	1500	388
CE.99901-16	MPI-15-16	1600	248
CE.99901-17	MPI-15-17	1700	250
CE.99901-18	MPI-15-18	1800	251
CE.99901-19	MPI-15-19	1900	252
CE.99901-20	MPI-15-20	2000	401

3D-модель Технические данные (PDF)

Общая информация

Особенности и области применения

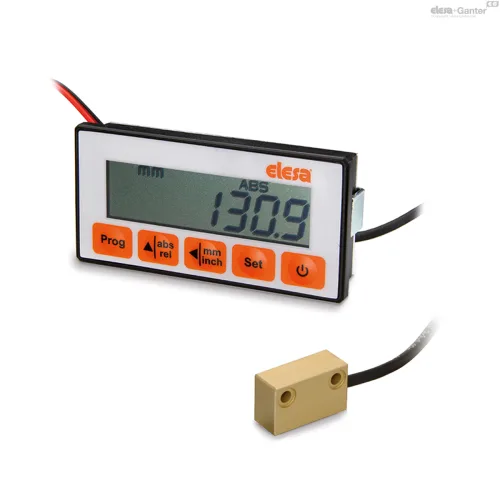

Измерительная система MPI-15, состоящая из мультифункционального дисплея со встроенным магнитным датчиком положения и комбинированная с магнитной лентой M-BAND-10 (заказывается отдельно), - является полной системой для измерения линейного и углового перемещения (с минимальным радиусом 65 мм).

Будучи простой в сборке, она обеспечивает точное выравнивание и позиционирование, уменьшая время и процессы обработки до минимума.

Многофункциональный ЖК-экран с 5 функциональными клавишами.
Режим абсолютного/относительного измерения.
Программируемая функция регулировки смещения.
Внешний батарейный источник питания 1,5 В пост. тока.
Буферизированная память во время замены батареи.
Защита от случайной инверсии полярности.
Ограждающая конструкция магнитного датчика: анодированный алюминий.

Для получения дополнительной информации прочитайте Инструкции по эксплуатации.

Технические данные
Срок службы батареи	1,5 года (батарея типа C)
Разрешение⁽¹⁾	0,1 мм – 0,01 В – 0,01°
Точность⁽²⁾	0,1 мм
Повторяемость характеристик ⁽³⁾	0,001 мм
Быстродействие	макс. 5 м/с
Самодиагностика	проверка батареи, проверка датчика, проверка магнитной ленты
Программируемое измерительное устройство	миллиметры, дюймы, угловые градусы
Рабочая температура	0 ÷ 50 °C
Температура хранения	–20...70 °C
Относительная влажность	Макс. 95 % при 25 °C без конденсации
Степень защиты	Все устройство IP40 Передняя сторона IP54 согласно стандарту IEC 529 Магнитный датчик IP67
Помехозащищённость	IEC 61000-4-2

(1) Разрешение: наименьшее изменение длины, которое система способна отобразить.

(2) Точность: максимальное отклонение величины, измеренное с помощью системы, от фактического значения.

(3) Повторяемость характеристик: степень близости между рядом результатов измерения одного и того же образца, когда отдельные измерения выполняются без изменения условий измерения.

Аксессуары по запросу

Магнитная лента M-BAND-10.

Специальные исполнения доступны по запросу

Специальный панельный экран может поставляться с графическими символами, знаками или надписями, необходимыми заказчику.

Магнитный датчик с длиной кабеля, отличной от стандартных исполнений, указанных в таблице, макс. до 20 м.

Инструкции по использованию

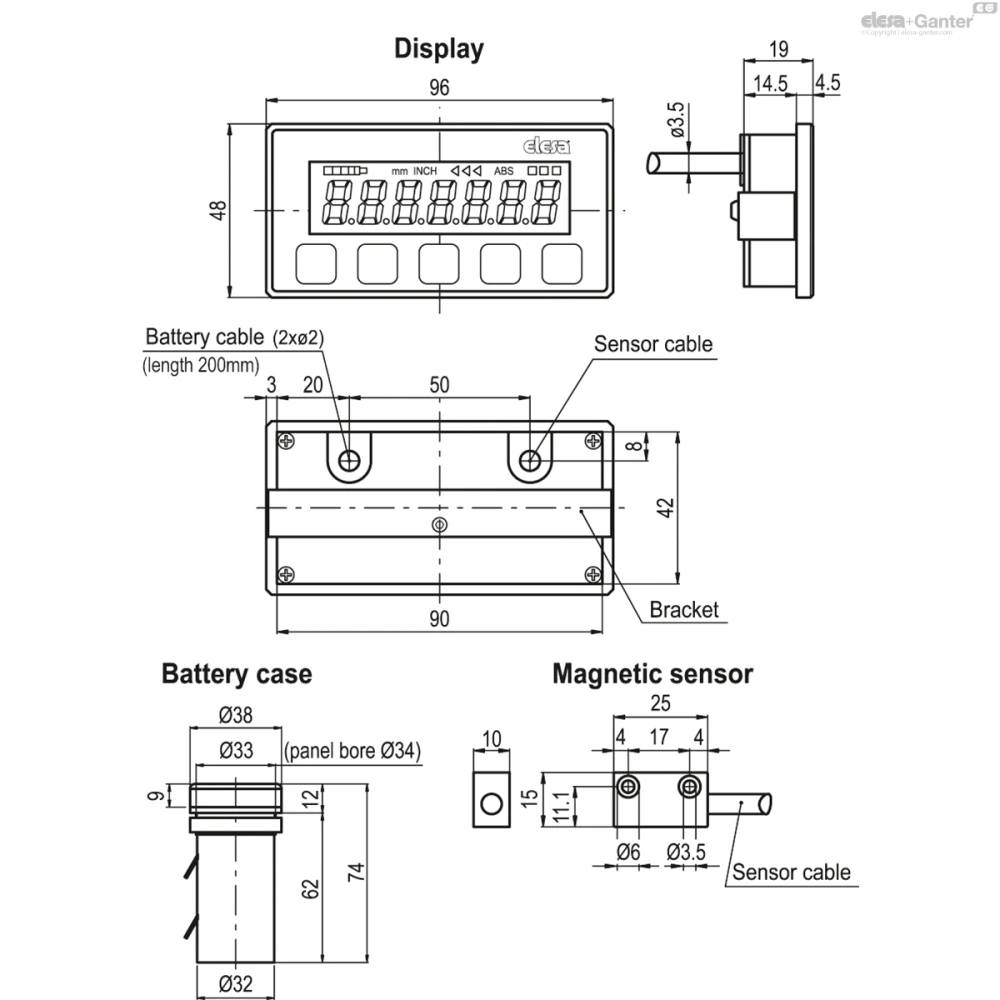

Инструкции по монтажу

Сделайте отверстие 42 +0,2/+0,5 × 90 +0,2/+0,5 мм в металлическом листе для установки экрана.
Закрепите экран на панели, используя соответствующий монтажный кронштейн (винт входит в комплект поставки).
Сделайте отверстие диаметром 34 +0,2/+0,5 мм в металлическом листе для установки корпуса батареи.
Закрепите корпус батареи на панели с помощью соответствующей гайки.
Закрепите магнитный датчик с помощью винтов М3 (не входят в комплект поставки). Расстояние между датчиком и магнитной лентой для обеспечения правильного считывания смещения: макс. 2,5 мм.
