Серия MFH

MFH

Ручки под палец

Технополимер

Ручки под палец

Таблица (PDF)

MFH

Таблица моделей — Ручки под палец

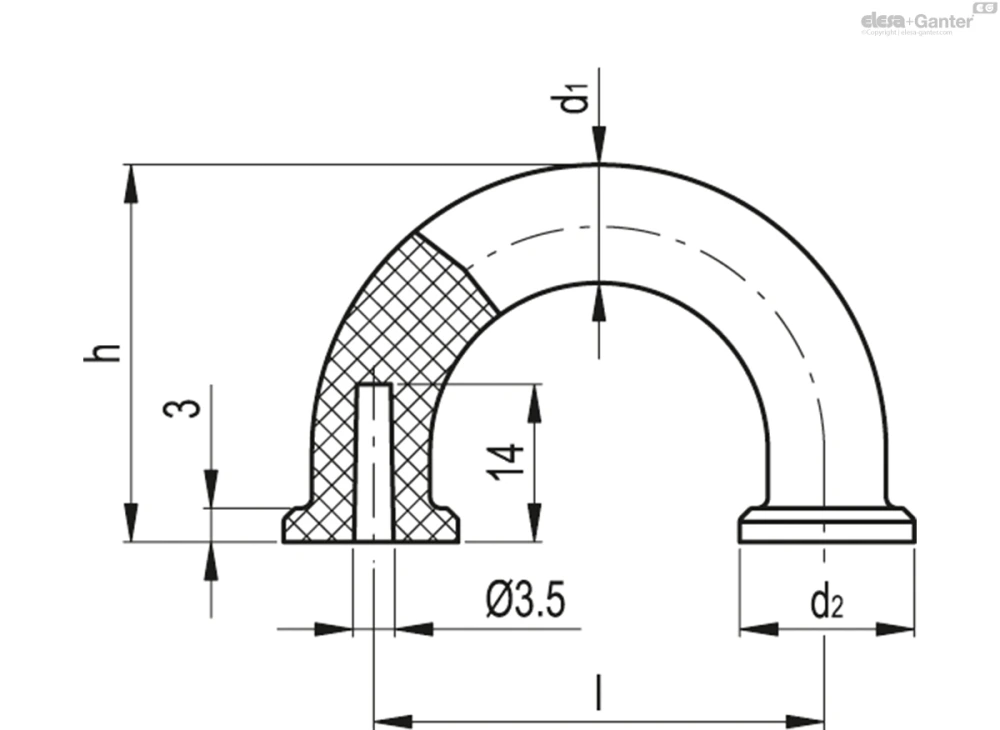

Артикул	Описание	l	d₁	d₂	h	F₂[N]	L₁[J]	Вес (г)
138201-C9	MFH-30-AF 3,5-C9	29.5	9	12	27	2300	6	6
138201-C2	MFH-30-AF 3,5-C2	29.5	9	12	27	2300	6	6
138201-C3	MFH-30-AF 3,5-C3	29.5	9	12	27	2300	6	6
138201-C6	MFH-30-AF 3,5-C6	29.5	9	12	27	2300	6	6
138221-C9	MFH-40-AF 3,5-C9	39.5	10	15	33.5	2300	10	10
138221-C2	MFH-40-AF 3,5-C2	39.5	10	15	33.5	2300	10	20
138221-C3	MFH-40-AF 3,5-C3	39.5	10	15	33.5	2300	10	20
138221-C6	MFH-40-AF 3,5-C6	39.5	10	15	33.5	2300	10	20

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), в 4 стандартных цветах: чёрный, оранжевый, серый, красный, матовая отделка.

Стандартное исполнение

Глухие отверстия для монтажа с помощью двух винтов-саморезов для пластиковых материалов Ø 3,5 (UNI ISO 7049), не входят в комплект поставки.

Максимальный момент затяжки саморезов: 1,2 [Н·м].

Общая информация

Технические данные

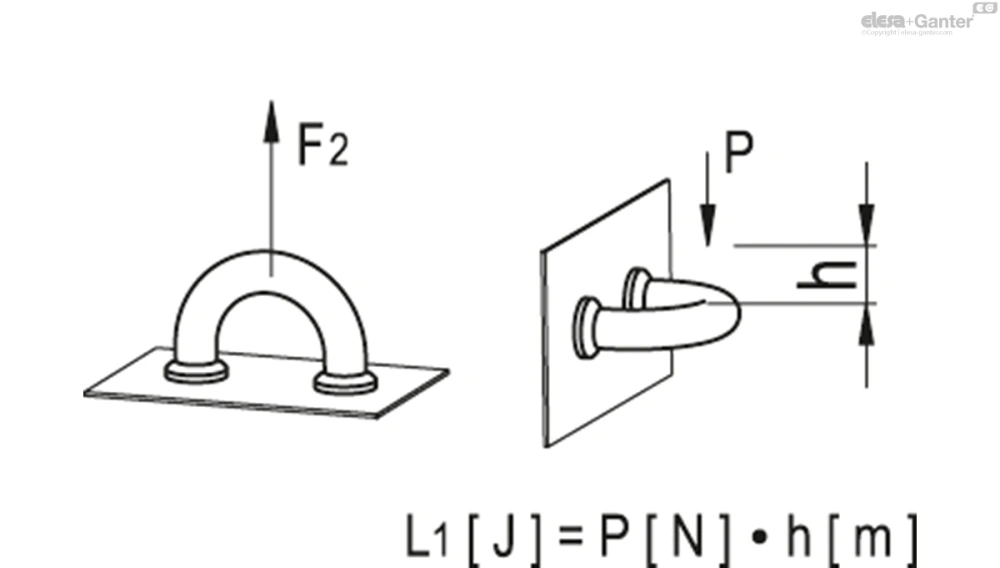

Напряжение при растяжении и прочность на удар: значения F2 и L1, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
