Серия MBT-GA
CE.56142
MBT.50-GA11-0012-S
Ручки со встроенным индикатором
гравитационные, технополимер
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

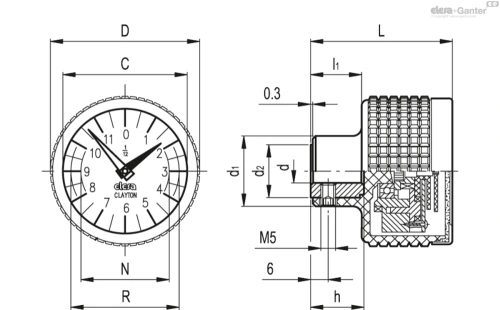

Схемы
CE.56142

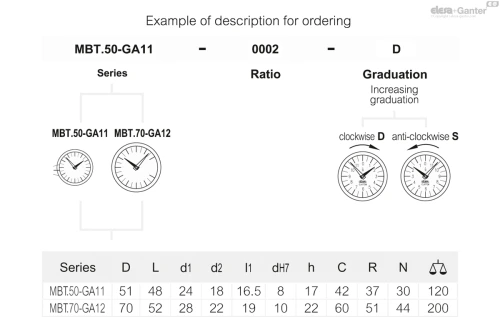

Технические характеристики — Ручки со встроенным индикатором
- Серия
- MBT.50-GA11
- Соотношение
- 12
- Направление вращения
- S
- Weight (in g)
- 146
- Вес (г)
- 146
Основные характеристики
Ручка с накаткой с алмазной огранкой
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Выпрессованный шпиндель.
Ободок
Технополимер. Формуется над окном.
Окно
Прозрачный технополимер на основе полиамида (PA-T) (практически небьющийся).
Стойкий к растворителям, маслам, смазкам и другим химическим веществам (избегайте контакта со спиртом во время операций по очистке).
Циферблат
Матовый анодированный алюминий в естественном цвете.
Градуировка по часовой стрелке (D) или против часовой стрелки (S), чёрного цвета.
Стандартное исполнение
Втулка из стали с чёрной оксидной плёнкой, развёрнутое глухое отверстие H7, установка на вал с помощью поставляемого установочного винта с гнездом для шестигранной головки и чашеобразным концом UNI 5929-85.
Считывание показаний
Указатель чёрного цвета показывает число оборотов шпинделя от исходного положения (0); указатель красного цвета указывает доли оборота.
Вращение шарикового подшипника: максимальная точность считывания.

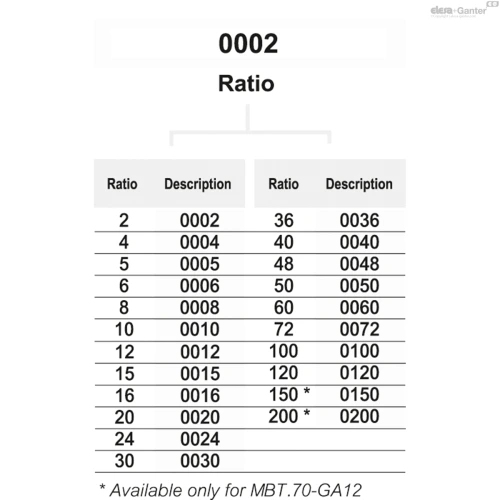

Соотношение
Для выбора коэффициента, см. «Ввод гравитационных индикаторов положения».
Защита IP
Крепление окна к корпусу ультразвуковой сваркой гарантирует полную герметизацию с классом защиты IP67, см. EN 60529 стол.
Общая информация
Особенности и области применения
Ручки со встроенным гравитационным индикатором положения подходят для шпинделей с горизонтальной или наклонной осью макс. на 60°.
Специальные исполнения доступны по запросу
Специальные исполнения доступны по запросу
- Специальный циферблат с эмблемой или нестандартными делениями
- Специальные коэффициенты
- Заполнение парафиновым маслом, максимальная постоянная рабочая температура 40 °C
- единственный указатель.
