Серия M.479

M.479

Мостовидная ручка

Технополимер

Мостовидная ручка

Таблица (PDF)

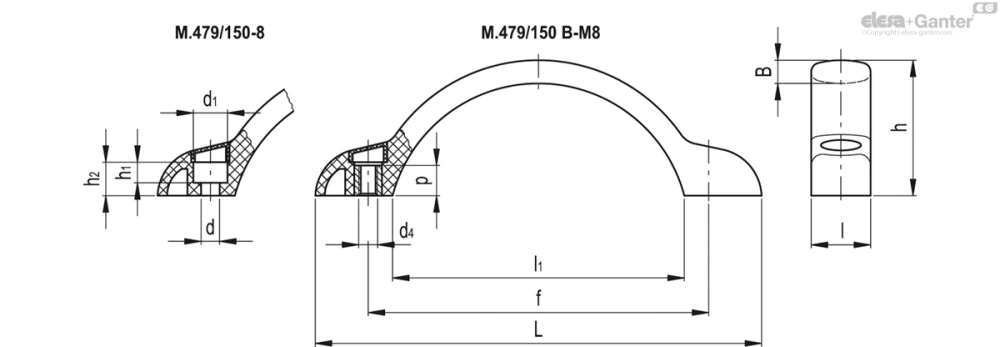

M.479

Таблица моделей — Мостовидная ручка

Артикул	Описание	L	f	d₄	d	d₁	h	h₁	h₂	A	l	l₁	p	F₁[N]	F₂[N]	L₁[J]	L₂[J]	Вес (г)
37461-C1	M.479/150-8-C1	173	132±0.5	-	8.5	13.5	52.5	8.5	13	8	23	113	-	2100	2600	15	7	44
37461-C2	M.479/150-8-C2	173	132±0.5	-	8.5	13.5	52.5	8.5	13	8	23	113	-	2100	2600	15	7	44
37461-C3	M.479/150-8-C3	173	132±0.5	-	8.5	13.5	52.5	8.5	13	8	23	113	-	2100	2600	15	7	44
37461-C4	M.479/150-8-C4	173	132±0.5	-	8.5	13.5	52.5	8.5	13	8	23	113	-	2100	2600	15	7	44
37461-C5	M.479/150-8-C5	173	132±0.5	-	8.5	13.5	52.5	8.5	13	8	23	113	-	2100	2600	15	7	44
37461-C6	M.479/150-8-C6	173	132±0.5	-	8.5	13.5	52.5	8.5	13	8	23	113	-	2100	2600	15	7	44
37461-C17	M.479/150-8-C17	173	132±0.5	-	8.5	13.5	52.5	8.5	13	8	23	113	-	2100	2600	15	7	44
37466-C1	M.479/150 B-M8-C1	173	132±0.5	M8	-	-	52.5	-	-	8	23	113	12	2100	2600	15	7	59
37466-C2	M.479/150 B-M8-C2	173	132±0.5	M8	-	-	52.5	-	-	8	23	113	12	2100	2600	15	7	59
37466-C3	M.479/150 B-M8-C3	173	132±0.5	M8	-	-	52.5	-	-	8	23	113	12	2100	2600	15	7	44
37466-C4	M.479/150 B-M8-C4	173	132±0.5	M8	-	-	52.5	-	-	8	23	113	12	2100	2600	15	7	59
37466-C5	M.479/150 B-M8-C5	173	132±0.5	M8	-	-	52.5	-	-	8	23	113	12	2100	2600	15	7	59
37466-C6	M.479/150 B-M8-C6	173	132±0.5	M8	-	-	52.5	-	-	8	23	113	12	2100	2600	15	7	44
37466-C17	M.479/150 B-M8-C17	173	132±0.5	M8	-	-	52.5	-	-	8	23	113	12	2100	2600	15	7	59

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, глянцевая отделка.

Декоративные заглушки винтов

ECA.B: технополимер на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки. Входят в комплект поставки, снимаются с помощью отвёртки.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Стандартные исполнения

M.479/150-8: сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом.

Крышки винтов должны быть установлены путём прессовой посадки.

M.479/150 B-M8: втулки из латуни, резьбовые отверстия.

Крышки винтов поставляются в собранном виде.

Общая информация

Технические данные

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.

Аксессуары по запросу

ECA.B: декоративные заглушки винтов из технополимера на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки, (см. таблицу).
