Серия LY.A-STP-HVD

LY.A-STP-HVD

Герметичные регулируемые опоры

Основание из технополимера, винт из визуально определяемого СУПЕР-технополимера в соответствии с FDA

Герметичные регулируемые опоры

SUPER- TechnopolymerСУПЕР-технополимеры широко используются в автомобильной промышленности в так называемом процессе «замены металла». Эти конструкционные пластмассовые материалы, являющиеся новейшей разработкой, позволяют использовать изделия из технополимера в тех областях применения, где до сих пор использовались только металлические изделия, со следующими преимуществами: высокие механические характеристики, коррозионная стойкость, лёгкость, немагнитность, низкий коэффициент трения, отсутствие необходимости в техническом обслуживании, теплоизоляция, окраска в массе материала. __logo__ELE_OD__ VISUALLY DETECTABLEТехнополимер, цвет RAL 5005 «сигнальный синий», подходит для контакта с пищевыми продуктами (FDA CFR.21 и EU 10/2011), легко обнаруживается и распознается человеческим глазом благодаря специфике и уникальности цвета. Идеально подходит для пищевой и фармацевтической промышленностей, помогает повысить уровень безопасности в производственных процессах в полном соответствии с международными нормами. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) The FOOD AND DRUG ADMINISTRATION is a federal agency of the United States Department of Health and Human Services, one of the United States’ executive departments. The FDA is responsible for many things including food safety. The FDA has a positive list of substances that are allowed to come into contact with foods and beverages. Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Изображения

LY.A-STP-HVD — Герметичные регулируемые опоры

Схемы

Схема LY.A-STP-HVD

LY.A-STP-HVD

Таблица моделей — Герметичные регулируемые опоры

Артикул Описание
Шарнирное соединение Ø
В корзину
189302 LY.A-50-14-AS-STP-M8x44-HVD 50 M8 71.5 74.5 44 27.5 5 16 3 14 2500 37
189304 LY.A-50-14-AS-STP-M8x69-HVD 50 M8 96.5 99.5 69 27.5 5 16 3 14 2500 38
189312 LY.A-50-14-AS-STP-M10x44-HVD 50 M10 71.5 74.5 44 27.5 6 16 4 14 3500 38
189314 LY.A-50-14-AS-STP-M10x69-HVD 50 M10 96.5 99.5 69 27.5 6 16 4 14 3500 41
189316 LY.A-50-14-AS-STP-M10x99-HVD 50 M10 126.5 129.5 99 27.5 6 16 4 14 3500 44
189322 LY.A-50-14-AS-STP-M12x44-HVD 50 M12 71.5 74.5 44 27.5 7 16 5 14 4500 40
189324 LY.A-50-14-AS-STP-M12x69-HVD 50 M12 96.5 99.5 69 27.5 7 16 5 14 4500 43
189326 LY.A-50-14-AS-STP-M12x99-HVD 50 M12 126.5 129.5 99 27.5 7 16 5 14 4500 48
189342 LY.A-50-14-AS-STP-M16x69-HVD 50 M16 98 101 69 29 7 22 6 14 5500 54
189344 LY.A-50-14-AS-STP-M16x109-HVD 50 M16 138 141 109 29 7 22 6 14 5500 64
189346 LY.A-50-14-AS-STP-M16x149-HVD 50 M16 178 181 149 29 7 22 6 14 5000 72
189348 LY.A-50-14-AS-STP-M16x169-HVD 50 M16 198 201 169 29 7 22 6 14 5000 77
189402 LY.A-60-14-AS-STP-M8x44-HVD 60 M8 79 82 44 35 5 16 3 14 2500 67
189404 LY.A-60-14-AS-STP-M8x69-HVD 60 M8 104 107 69 35 5 16 3 14 2500 68
189412 LY.A-60-14-AS-STP-M10x44-HVD 60 M10 79 82 44 35 6 16 4 14 3500 68
189414 LY.A-60-14-AS-STP-M10x69-HVD 60 M10 104 107 69 35 6 16 4 14 3500 71
189416 LY.A-60-14-AS-STP-M10x99-HVD 60 M10 134 137 99 35 6 16 4 14 3500 74
189422 LY.A-60-14-AS-STP-M12x44-HVD 60 M12 79 82 44 35 7 16 5 14 4500 70
189424 LY.A-60-14-AS-STP-M12x69-HVD 60 M12 104 107 69 35 7 16 5 14 4500 73
189426 LY.A-60-14-AS-STP-M12x99-HVD 60 M12 134 137 99 35 7 16 5 14 4500 77
189442 LY.A-60-14-AS-STP-M16x69-HVD 60 M16 106 109 69 37 7 22 6 14 5500 84
189444 LY.A-60-14-AS-STP-M16x109-HVD 60 M16 146 149 109 37 7 22 6 14 5500 94
189446 LY.A-60-14-AS-STP-M16x149-HVD 60 M16 186 189 149 37 7 22 6 14 5000 102
189448 LY.A-60-14-AS-STP-M16x169-HVD 60 M16 206 209 169 37 7 22 6 14 5000 107
189602 LY.A-80-14-AS-STP-M8x44-HVD 80 M8 80.5 83 44 36.5 5 16 3 14 2500 96
189604 LY.A-80-14-AS-STP-M8x69-HVD 80 M8 105.5 108 69 36.5 5 16 3 14 2500 97
189612 LY.A-80-14-AS-STP-M10x44-HVD 80 M10 80.5 83 44 36.5 6 16 4 14 3500 97
189614 LY.A-80-14-AS-STP-M10x69-HVD 80 M10 105.5 108 69 36.5 6 16 4 14 3500 100
189616 LY.A-80-14-AS-STP-M10x99-HVD 80 M10 135.5 138 99 36.5 6 16 4 14 3500 103
189622 LY.A-80-14-AS-STP-M12x44-HVD 80 M12 80.5 83 44 36.5 7 16 5 14 4500 99
189624 LY.A-80-14-AS-STP-M12x69-HVD 80 M12 105.5 108 69 36.5 7 16 5 14 4500 102
189626 LY.A-80-14-AS-STP-M12x99-HVD 80 M12 135.5 138 99 36.5 7 16 5 14 4500 106
189642 LY.A-80-14-AS-STP-M16x69-HVD 80 M16 107 109.5 69 38 7 22 6 14 5500 113
189644 LY.A-80-14-AS-STP-M16x109-HVD 80 M16 147 149.5 109 38 7 22 6 14 5500 123
189646 LY.A-80-14-AS-STP-M16x149-HVD 80 M16 187 189.5 149 38 7 22 6 14 5000 131
189648 LY.A-80-14-AS-STP-M16x169-HVD 80 M16 207 209.5 169 38 7 22 6 14 5000 136
3D-модель Технические данные (PDF)

Основные характеристики

Основание

Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, гладкая отделка (Ra < 0,8 мкм).

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Винт с шарнирной головкой

СУПЕР-технополимер на основе полиамида (PA), армированного стекловолокном, синий цвет RAL 5005, с шестигранным углублением и регулировочным шестигранником.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Уплотнительное кольцо

Термопластичный эластомер (TPE), твёрдость по Шору A 70 +/- 5, синего цвета RAL 5005.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Противоскользящий диск

Изготовлен из резины NBR, твёрдость по Шору А 70, поставляется в собранном виде с основанием, чёрный цвет.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Общая информация

Особенности

Подходит для применения на станках и оборудовании, подлежащих частой очистке водяными струями или работающими при наличии жидкостей (испытания проведены согласно стандартам IP65 и IP67).

Благодаря бесшовной конструкции, гладкой поверхности и уплотнению, установленному на винте, изделие практически полностью герметично, что обеспечивает максимальную чистоту, предотвращая скопление пыли или грязи в местах соединения основания и самого изделия.

Технополимер синего цвета RAL 5005, легко видимый в случае случайного загрязнения пищевых продуктов.

Благодаря свойствам винта из СУПЕР-технополимера в дополнение к естественной устойчивости против коррозии обеспечиваются также высокая прочность и механическая стойкость.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящие диски).

Аксессуары

Аксессуары по запросу

NT.: Гайка из нержавеющей стали AISI 304 или оцинкованной стали.

Вопрос о продукции

Спросите о серии LY.A-STP-HVD — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LY.A-STP-HVD — Герметичные регулируемые опоры

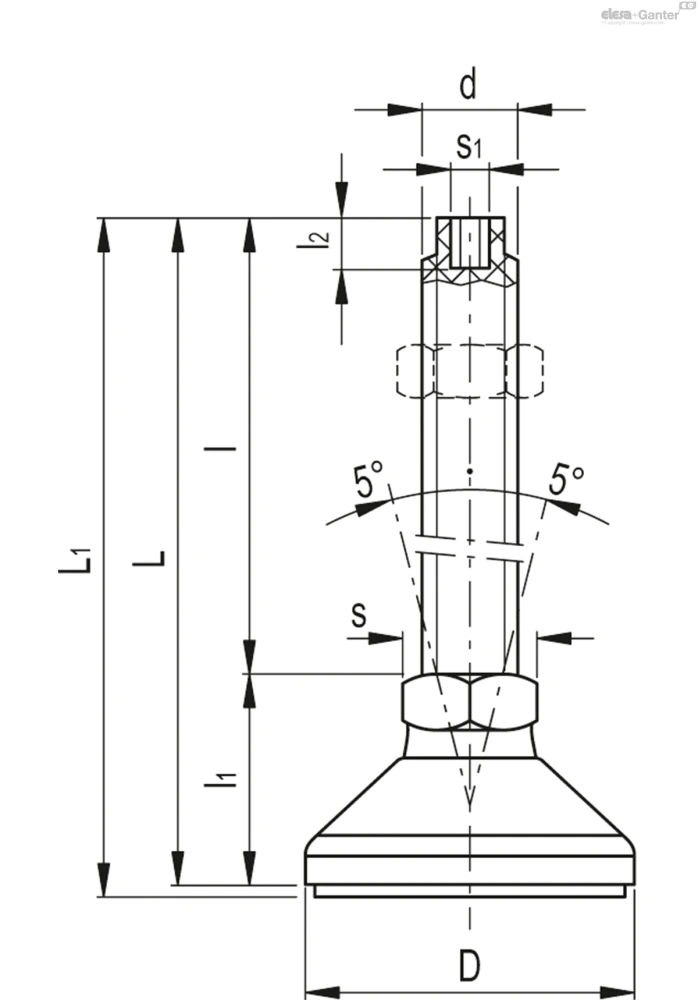

Чертёж LY.A-STP-HVD
