Серия LX-HS

LX-HS

Регулируемые опоры

Основание из технополимера, стальной винт с шестигранной углублением на верхнем конце

Регулируемые опоры с неподвижным винтом

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Изображения

LX-HS — Регулируемые опоры

Схемы

Схема LX-HS

LX-HS

Таблица моделей — Регулируемые опоры

Артикул Описание
В корзину
431201 LX.25-SW13-M6x24-HS 25 M6 35 24 11 13 3 1500 9
431203 LX.25-SW13-M6x34-HS 25 M6 45 34 11 13 3 1500 11
431205 LX.25-SW13-M6x54-HS 25 M6 65 54 11 13 3 1500 15
431207 LX.25-SW13-M6x64-HS 25 M6 75 64 11 13 3 1500 16
431211 LX.25-SW13-M8x19-HS 25 M8 30 19 11 13 4 2500 11
431213 LX.25-SW13-M8x24-HS 25 M8 35 24 11 13 4 2500 13
431215 LX.25-SW13-M8x34-HS 25 M8 45 34 11 13 4 2500 16
431217 LX.25-SW13-M8x54-HS 25 M8 65 54 11 13 4 2500 22
431219 LX.25-SW13-M8x74-HS 25 M8 85 74 11 17 4 2500 28
431241 LX.30-SW17-M6x24-HS 30 M6 36 24 12 17 3 1500 14
431243 LX.30-SW17-M6x34-HS 30 M6 46 34 12 17 3 1500 16
431245 LX.30-SW17-M6x54-HS 30 M6 66 54 12 17 3 1500 16
431251 LX.30-SW17-M8x19-HS 30 M8 31 19 12 17 4 2500 1253
431253 LX.30-SW17-M8x24-HS 30 M8 36 24 12 17 4 2500 15
431255 LX.30-SW17-M8x34-HS 30 M8 46 34 12 17 4 2500 18
431257 LX.30-SW17-M8x54-HS 30 M8 66 54 12 17 4 2500 24
431259 LX.30-SW17-M8x74-HS 30 M8 86 74 12 17 4 2500 30
431271 LX.30-SW17-M10x19-HS 30 M10 31 19 12 17 5 3000 21
431273 LX.30-SW17-M10x24-HS 30 M10 36 24 12 17 5 3000 22
431275 LX.30-SW17-M10x34-HS 30 M10 46 34 12 17 5 3000 24
431277 LX.30-SW17-M10x44-HS 30 M10 56 44 12 17 5 3000 29
431279 LX.30-SW17-M10x54-HS 30 M10 66 54 12 17 5 3000 34
431281 LX.30-SW17-M10x64-HS 30 M10 76 64 12 17 5 3000 39
431283 LX.30-SW17-M10x74-HS 30 M10 86 74 12 17 5 3000 32
431221 LX.40-SW17-M8x15-HS 40 M8 29.5 16 13.5 17 4 2500 17
431223 LX.40-SW17-M8x20-HS 40 M8 34.5 21 13.5 17 4 2500 22
431225 LX.40-SW17-M8x30-HS 40 M8 44.5 31 13.5 17 4 2500 22
431227 LX.40-SW17-M8x50-HS 40 M8 64.5 51 13.5 17 4 2500 28
431229 LX.40-SW17-M8x70-HS 40 M8 84.5 71 13.5 17 4 2500 34
431301 LX.40-SW17-M10x20-HS 40 M10 34.5 21 13.5 17 5 3000 24
431303 LX.40-SW17-M10x30-HS 40 M10 44.5 31 13.5 17 5 3000 28
431305 LX.40-SW17-M10x40-HS 40 M10 54.5 41 13.5 17 5 3000 33
431307 LX.40-SW17-M10x50-HS 40 M10 64.5 51 13.5 17 5 3000 38
431309 LX.40-SW17-M10x60-HS 40 M10 74.5 61 13.5 17 5 3000 43
431311 LX.40-SW17-M10x70-HS 40 M10 84.5 71 13.5 17 5 3000 25
431325 LX.40-SW17-M10x100-HS 40 M10 114.5 101 13.5 17 5 3000 62
431321 LX.40-SW17-M12x50-HS 40 M12 64.5 51 13.5 17 6 5000 50
431323 LX.40-SW17-M12x70-HS 40 M12 84.5 71 13.5 17 6 5000 64
431327 LX.40-SW17-M12x100-HS 40 M12 114.5 101 13.5 17 6 5000 85
431285 LX.50-SW19-M10x51-HS 50 M10 68 51 17 19 5 3000 47
431287 LX.50-SW19-M10x71-HS 50 M10 88 71 17 19 5 3000 68
431289 LX.50-SW19-M10x101-HS 50 M10 118 101 17 19 5 3000 70
431351 LX.50-SW19-M12x51-HS 50 M12 68 51 17 19 6 5000 67
431353 LX.50-SW19-M12x71-HS 50 M12 88 71 17 19 6 5000 72
431355 LX.50-SW19-M12x101-HS 50 M12 118 101 17 19 6 5000 93
431361 LX.60-SW24-M12x48-HS 60 M12 67 48 19 24 6 5000 69
431363 LX.60-SW24-M12x68-HS 60 M12 87 68 19 24 6 5000 83
431365 LX.60-SW24-M12x98-HS 60 M12 117 98 19 24 6 5000 104
431367 LX.60-SW24-M16x69-HS 60 M16 88 69 19 24 8 7500 127
431369 LX.60-SW24-M16x109-HS 60 M16 128 109 19 24 8 7500 178
431371 LX.60-SW24-M16x149-HS 60 M16 168 149 19 24 8 7500 230
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA) с регулируемым шестигранником, чёрный цвет, матовая отделка.

Стандартное исполнение

Резьбовой винт из оцинкованной стали с шестигранным углублением на верхнем конце.

Основание с крестообразным шлицем для отвёртки.

Общая информация

Технические данные

Пользователь должен самостоятельно определить, подходит ли продукт для применения в соответствии с фактическими условиями использования.

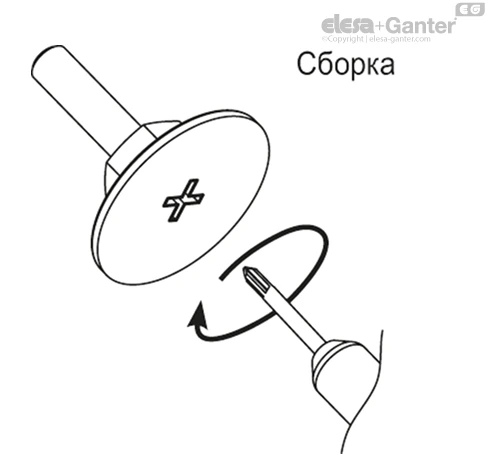

LX-HS_ACC_RU

Вопрос о продукции

Спросите о серии LX-HS — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LX-HS — Регулируемые опоры

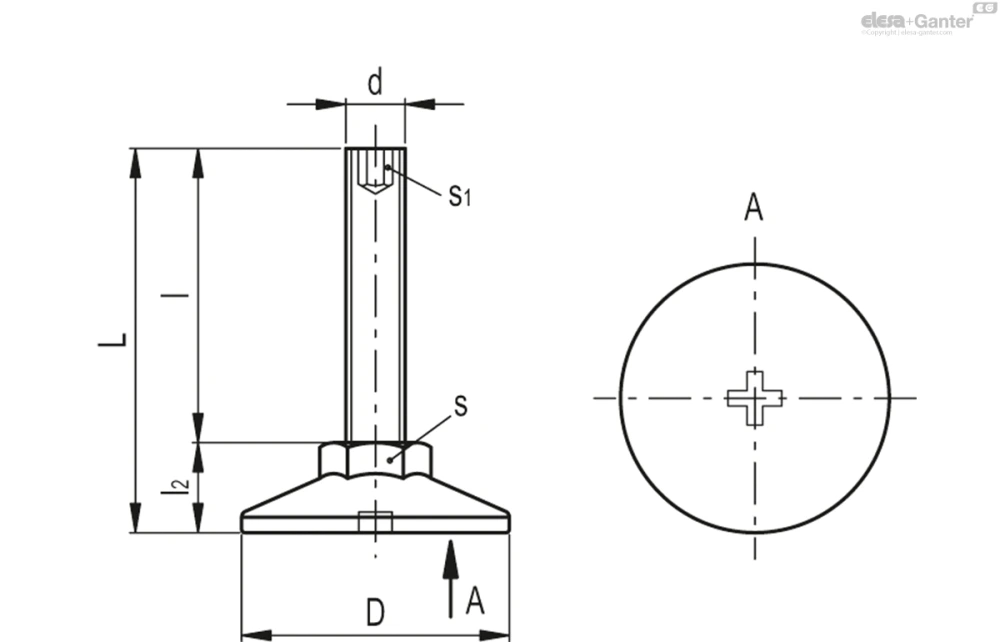

Чертёж LX-HS
