Серия LV.FO

LV.FO

Регулируемые опоры для крепления к полу

Основание из технополимера, винт из стали или нержавеющей стали

Регулируемые опоры для крепления к полу

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Изображения

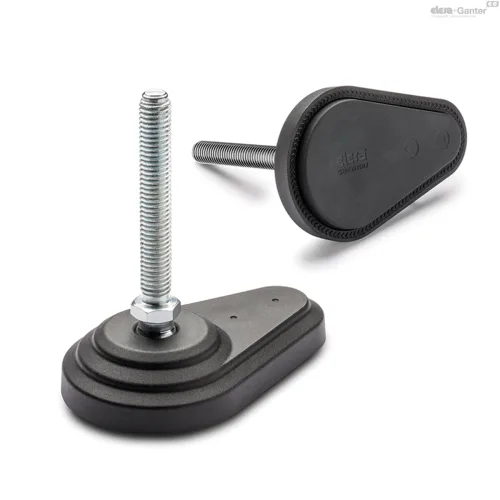

LV.FO — Регулируемые опоры для крепления к полу

Схемы

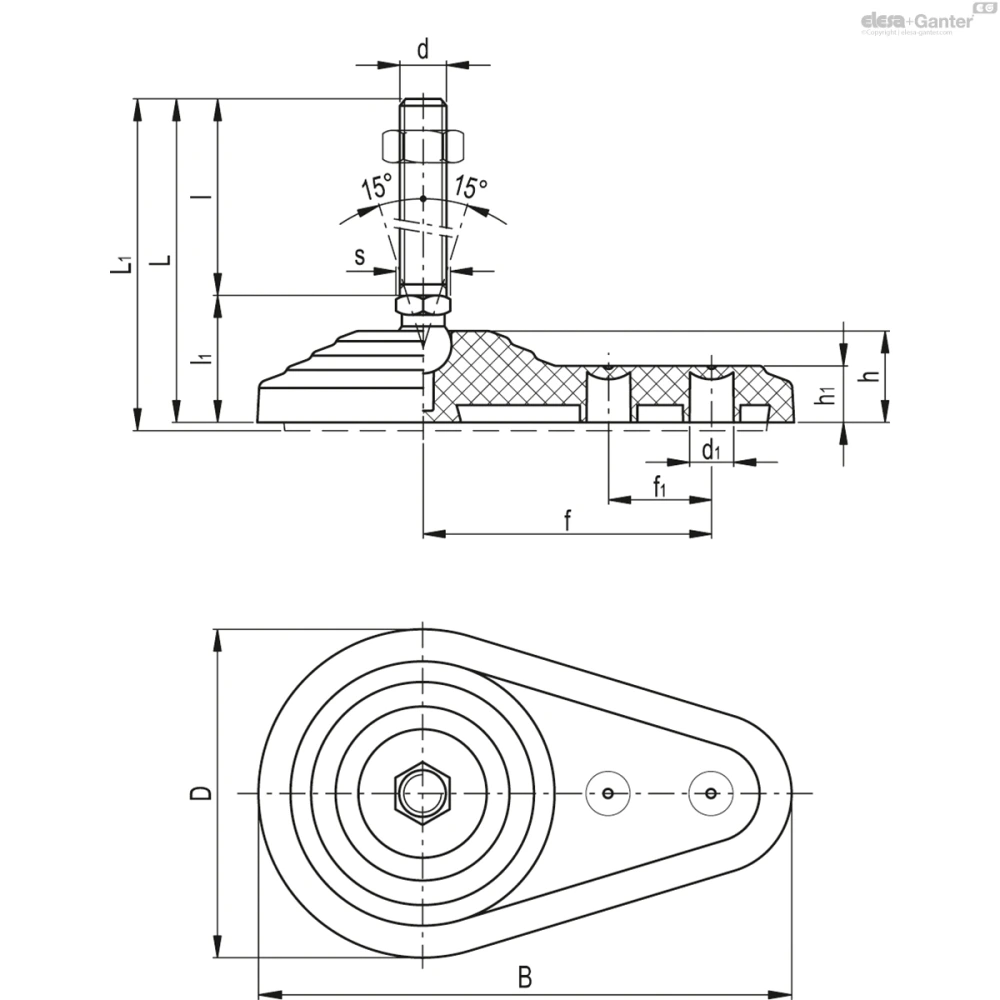

Схема LV.FO Схема LV.FO

LV.FO

Таблица моделей — Регулируемые опоры для крепления к полу

LV.FO

Артикул Описание
В корзину
512801 LV.FO-40-8.5-M8x43 40 M8 68.5 43 25.5 9 19 11 72.5 39 - 10 8.5 11000 44
512806 LV.FO-40-8.5-M8x68 40 M8 93.5 68 25.5 9 19 11 72.5 39 - 10 8.5 11000 53
512811 LV.FO-40-8.5-M10x43 40 M10 68.5 43 25.5 9 19 11 72.5 39 - 10 8.5 11000 52
512816 LV.FO-40-8.5-M10x68 40 M10 93.5 68 25.5 9 19 11 72.5 39 - 10 8.5 11000 64
512821 LV.FO-40-8.5-M10x98 40 M10 123.5 98 25.5 9 19 11 72.5 39 - 10 8.5 11000 80
512826 LV.FO-40-8.5-M12x43 40 M12 68.5 43 25.5 9 19 11 72.5 39 - 12 8.5 11000 62
512831 LV.FO-40-8.5-M12x68 40 M12 93.5 68 25.5 9 19 11 72.5 39 - 12 8.5 11000 80
512836 LV.FO-40-8.5-M12x98 40 M12 123.5 98 25.5 9 19 11 72.5 39 - 12 8.5 11000 101
513011 LV.FO-60-14-M8x43 60 M8 73 43 30 8.5 21 14 96.5 50 18 14 14 14000 78
513016 LV.FO-60-14-M8x68 60 M8 98 68 30 8.5 21 14 96.5 50 18 14 14 14000 78
513021 LV.FO-60-14-M10x43 60 M10 73 43 30 8.5 21 14 96.5 50 18 14 14 14000 78
513026 LV.FO-60-14-M10x68 60 M10 98 68 30 8.5 21 14 96.5 50 18 14 14 14000 90
513031 LV.FO-60-14-M10x98 60 M10 128 98 30 8.5 21 14 96.5 50 18 14 14 14000 104
513036 LV.FO-60-14-M12x43 60 M12 73 43 30 8.5 21 14 96.5 50 18 14 14 14000 87
513041 LV.FO-60-14-M12x68 60 M12 98 68 30 8.5 21 14 96.5 50 18 14 14 14000 104
513046 LV.FO-60-14-M12x98 60 M12 128 98 30 8.5 21 14 96.5 50 18 14 14 14000 124
513047 LV.FO-60-14-M14X68 60 M14 98 68 30 8.5 21 14 96.5 50 18 14 14 14000 147
513049 LV.FO-60-14-M14X98 60 M14 128 98 30 8.5 21 14 96.5 50 18 14 14 14000 196
513050 LV.FO-60-14-M14X148 60 M14 178 148 30 8.5 21 14 96.5 50 18 14 14 14000 249
513051 LV.FO-60-14-M16x68 60 M16 98 68 30 8.5 21 14 96.5 50 18 16 14 14000 147
513056 LV.FO-60-14-M16x108 60 M16 138 108 30 8.5 21 14 96.5 50 18 16 14 14000 196
513061 LV.FO-60-14-M16x148 60 M16 178 148 30 8.5 21 14 96.5 50 18 16 14 14000 249
513066 LV.FO-60-14-M16x168 60 M16 198 168 30 8.5 21 14 96.5 50 18 16 14 14000 274
513121 LV.FO-80-14-M8x43 80 M8 74 43 31 10.5 22 14 130 70 25 14 14 16000 97
513125 LV.FO-80-14-M8x68 80 M8 99 68 31 10.5 22 14 130 70 25 14 14 16000 104
513221 LV.FO-80-14-M10x43 80 M10 74 43 31 10.5 22 14 130 70 25 14 14 16000 104
513225 LV.FO-80-14-M10x68 80 M10 99 68 31 10.5 22 14 130 70 25 14 14 16000 116
513231 LV.FO-80-14-M10x98 80 M10 129 98 31 10.5 22 14 130 70 25 14 14 16000 130
513321 LV.FO-80-14-M12x43 80 M12 74 43 31 10.5 22 14 130 70 25 14 14 16000 113
513325 LV.FO-80-14-M12x68 80 M12 99 68 31 10.5 22 14 130 70 25 14 14 16000 130
513331 LV.FO-80-14-M12x98 80 M12 129 98 31 10.5 22 14 130 70 25 14 14 16000 150
513421 LV.FO-80-14-M14X68 80 M14 99 68 31 10.5 22 14 130 70 25 14 14 16000 173
513431 LV.FO-80-14-M14X98 80 M14 129 98 31 10.5 22 14 130 70 25 14 14 16000 222
513441 LV.FO-80-14-M14X148 80 M14 179 148 31 10.5 22 14 130 70 25 14 14 16000 275
513521 LV.FO-80-14-M16x68 80 M16 99 68 31 10.5 22 14 130 70 25 16 14 16000 173
513525 LV.FO-80-14-M16x108 80 M16 139 108 31 10.5 22 14 130 70 25 16 14 16000 222
513541 LV.FO-80-14-M16x148 80 M16 179 148 31 10.5 22 14 130 70 25 16 14 16000 275
513561 LV.FO-80-14-M16x168 80 M16 199 168 31 10.5 22 14 130 70 25 16 14 16000 300

LV.FO-AS

Артикул Описание
В корзину
515801 LV.FO-40-8.5-AS-M8x43 40 M8 68.5 70.5 43 25.5 9 19 11 72.5 39 - 10 8.5 11000 52
515806 LV.FO-40-8.5-AS-M8x68 40 M8 93.5 95.5 68 25.5 9 19 11 72.5 39 - 10 8.5 11000 60
515811 LV.FO-40-8.5-AS-M10x43 40 M10 68.5 70.5 43 25.5 9 19 11 72.5 39 - 10 8.5 11000 59
515816 LV.FO-40-8.5-AS-M10x68 40 M10 93.5 95.5 68 25.5 9 19 11 72.5 39 - 10 8.5 11000 71
515821 LV.FO-40-8.5-AS-M10x98 40 M10 123.5 125.5 98 25.5 9 19 11 72.5 39 - 10 8.5 11000 87
515826 LV.FO-40-8.5-AS-M12x43 40 M12 68.5 70.5 43 25.5 9 19 11 72.5 39 - 12 8.5 11000 70
515831 LV.FO-40-8.5-AS-M12x68 40 M12 93.5 95.5 68 25.5 9 19 11 72.5 39 - 12 8.5 11000 88
515836 LV.FO-40-8.5-AS-M12x98 40 M12 123.5 125.5 98 25.5 9 19 11 72.5 39 - 12 8.5 11000 109
516011 LV.FO-60-14-AS-M8x43 60 M8 73 75 43 30 8.5 21 14 96.5 50 18 14 14 14000 70
516016 LV.FO-60-14-AS-M8x68 60 M8 98 100 68 30 8.5 21 14 96.5 50 18 14 14 14000 78
516021 LV.FO-60-14-AS-M10x43 60 M10 73 75 43 30 8.5 21 14 96.5 50 18 14 14 14000 78
516026 LV.FO-60-14-AS-M10x68 60 M10 98 100 68 30 8.5 21 14 96.5 50 18 14 14 14000 90
516031 LV.FO-60-14-AS-M10x98 60 M10 128 130 98 30 8.5 21 14 96.5 50 18 14 14 14000 104
516036 LV.FO-60-14-AS-M12x43 60 M12 73 75 43 30 8.5 21 14 96.5 50 18 14 14 14000 87
516041 LV.FO-60-14-AS-M12x68 60 M12 98 100 68 30 8.5 21 14 96.5 50 18 14 14 14000 104
516046 LV.FO-60-14-AS-M12x98 60 M12 128 130 98 30 8.5 21 14 96.5 50 18 14 14 14000 124
516047 LV.FO-60-14-AS-M14X68 60 M14 98 100 68 30 8.5 21 14 96.5 50 18 14 14 14000 147
516049 LV.FO-60-14-AS-M14X98 60 M14 128 130 98 30 8.5 21 14 96.5 50 18 14 14 14000 196
516050 LV.FO-60-14-AS-M14X148 60 M14 178 180 148 30 8.5 21 14 96.5 50 18 14 14 14000 249
516051 LV.FO-60-14-AS-M16x68 60 M16 98 100 68 30 8.5 21 14 96.5 50 18 16 14 14000 147
516056 LV.FO-60-14-AS-M16x108 60 M16 138 140 108 30 8.5 21 14 96.5 50 18 16 14 14000 196
516061 LV.FO-60-14-AS-M16x148 60 M16 178 180 148 30 8.5 21 14 96.5 50 18 16 14 14000 249
516066 LV.FO-60-14-AS-M16x168 60 M16 198 200 168 30 8.5 21 14 96.5 50 18 16 14 14000 274
516121 LV.FO-80-14-AS-M8x43 80 M8 74 76 43 31 10.5 22 14 130 70 25 14 14 16000 123
516125 LV.FO-80-14-AS-M8x68 80 M8 99 101 68 31 10.5 22 14 130 70 25 14 14 16000 130
516221 LV.FO-80-14-AS-M10x43 80 M10 74 76 43 31 10.5 22 14 130 70 25 14 14 16000 130
516225 LV.FO-80-14-AS-M10x68 80 M10 99 101 68 31 10.5 22 14 130 70 25 14 14 16000 142
516231 LV.FO-80-14-AS-M10x98 80 M10 129 131 98 31 10.5 22 14 130 70 25 14 14 16000 156
516321 LV.FO-80-14-AS-M12x43 80 M12 74 76 43 31 10.5 22 14 130 70 25 14 14 16000 139
516325 LV.FO-80-14-AS-M12x68 80 M12 99 101 68 31 10.5 22 14 130 70 25 14 14 16000 156
516331 LV.FO-80-14-AS-M12x98 80 M12 129 131 98 31 10.5 22 14 130 70 25 14 14 16000 176
516421 LV.FO-80-14-AS-M14X68 80 M14 99 101 68 31 10.5 22 14 130 70 25 14 14 16000 199
516431 LV.FO-80-14-AS-M14X98 80 M14 129 131 98 31 10.5 22 14 130 70 25 14 14 16000 248
516441 LV.FO-80-14-AS-M14X148 80 M14 179 181 148 31 10.5 22 14 130 70 25 14 14 16000 301
516521 LV.FO-80-14-AS-M16x68 80 M16 99 101 68 31 10.5 22 14 130 70 25 16 14 16000 199
516525 LV.FO-80-14-AS-M16x108 80 M16 139 141 108 31 10.5 22 14 130 70 25 16 14 16000 248
516541 LV.FO-80-14-AS-M16x148 80 M16 179 181 148 31 10.5 22 14 130 70 25 16 14 16000 301
516561 LV.FO-80-14-AS-M16x168 80 M16 199 201 168 31 10.5 22 14 130 70 25 16 14 16000 326

LV.FO-SST

Артикул Описание
h1
Шарнирное соединение Ø
В корзину
533011 LV.FO-60-14-SST-M8x43 60 M8 8.5 73 43 30 21 14 96.5 50 18 14 14 14000 78
533016 LV.FO-60-14-SST-M8x68 60 M8 8.5 98 68 30 21 14 96.5 50 18 14 14 14000 78
533021 LV.FO-60-14-SST-M10x43 60 M10 8.5 73 43 30 21 14 96.5 50 18 14 14 14000 77
533026 LV.FO-60-14-SST-M10x68 60 M10 8.5 98 68 30 21 14 96.5 50 18 14 14 14000 91
533031 LV.FO-60-14-SST-M10x98 60 M10 8.5 128 98 30 21 14 96.5 50 18 14 14 14000 107
533036 LV.FO-60-14-SST-M12x43 60 M12 8.5 73 43 30 21 14 96.5 50 18 14 14 14000 88
533041 LV.FO-60-14-SST-M12x68 60 M12 8.5 98 68 30 21 14 96.5 50 18 14 14 14000 106
533046 LV.FO-60-14-SST-M12x98 60 M12 8.5 128 98 30 21 14 96.5 50 18 14 14 14000 129
533047 LV.FO-60-14-SST-M14X68 60 M14 8.5 98 68 30 21 14 96.5 50 18 14 14 14000 47
533049 LV.FO-60-14-SST-M14X98 60 M14 8.5 128 98 30 21 14 96.5 50 18 14 14 14000 186
533050 LV.FO-60-14-SST-M14X148 60 M14 8.5 178 148 30 21 14 96.5 50 18 14 14 14000 259
533051 LV.FO-60-14-SST-M16x68 60 M16 8.5 98 68 30 21 14 96.5 50 18 16 14 14000 47
533056 LV.FO-60-14-SST-M16x108 60 M16 8.5 138 108 30 21 14 96.5 50 18 16 14 14000 186
533061 LV.FO-60-14-SST-M16x148 60 M16 8.5 178 148 30 21 14 96.5 50 18 16 14 14000 259
533066 LV.FO-60-14-SST-M16x168 60 M16 8.5 198 168 30 21 14 96.5 50 18 16 14 14000 281
533121 LV.FO-80-14-SST-M8x43 80 M8 10.5 74 43 31 22 14 130 70 25 14 14 16000 104
533125 LV.FO-80-14-SST-M8x68 80 M8 10.5 99 68 31 22 14 130 70 25 14 14 16000 104
533221 LV.FO-80-14-SST-M10x43 80 M10 10.5 74 43 31 22 14 130 70 25 14 14 16000 102
533225 LV.FO-80-14-SST-M10x68 80 M10 10.5 99 68 31 22 14 130 70 25 14 14 16000 117
533231 LV.FO-80-14-SST-M10x98 80 M10 10.5 129 98 31 22 14 130 70 25 14 14 16000 132
533321 LV.FO-80-14-SST-M12x43 80 M12 10.5 74 43 31 22 14 130 70 25 14 14 16000 114
533325 LV.FO-80-14-SST-M12x68 80 M12 10.5 99 68 31 22 14 130 70 25 14 14 16000 132
533331 LV.FO-80-14-SST-M12x98 80 M12 10.5 129 98 31 22 14 130 70 25 14 14 16000 155
533421 LV.FO-80-14-SST-M14X68 80 M14 10.5 99 68 31 22 14 130 70 25 14 14 16000 73
533431 LV.FO-80-14-SST-M14X98 80 M14 10.5 129 98 31 22 14 130 70 25 14 14 16000 212
533441 LV.FO-80-14-SST-M14X148 80 M14 10.5 179 148 31 22 14 130 70 25 14 14 16000 285
533521 LV.FO-80-14-SST-M16x68 80 M16 10.5 99 68 31 22 14 130 70 25 16 14 16000 73
533525 LV.FO-80-14-SST-M16x108 80 M16 10.5 139 108 31 22 14 130 70 25 16 14 16000 212
533541 LV.FO-80-14-SST-M16x148 80 M16 10.5 179 148 31 22 14 130 70 25 16 14 16000 285
533561 LV.FO-80-14-SST-M16x168 80 M16 10.5 199 168 31 22 14 130 70 25 16 14 16000 307

LV.FO-AS-SST

Артикул Описание
h1
Шарнирное соединение Ø
В корзину
535901 LV.FO-60-14-AS-SST-M8x43 60 M8 8.5 73 75 43 30 21 14 96.5 50 18 14 14 14000 70
535906 LV.FO-60-14-AS-SST-M8x68 60 M8 8.5 98 100 68 30 21 14 96.5 50 18 14 14 14000 78
535911 LV.FO-60-14-AS-SST-M10x43 60 M10 8.5 73 75 43 30 21 14 96.5 50 18 14 14 14000 78
535916 LV.FO-60-14-AS-SST-M10x68 60 M10 8.5 98 100 68 30 21 14 96.5 50 18 14 14 14000 90
535921 LV.FO-60-14-AS-SST-M10x98 60 M10 8.5 128 130 98 30 21 14 96.5 50 18 14 14 14000 104
535926 LV.FO-60-14-AS-SST-M12x43 60 M12 8.5 73 75 43 30 21 14 96.5 50 18 14 14 14000 87
535931 LV.FO-60-14-AS-SST-M12x68 60 M12 8.5 98 100 68 30 21 14 96.5 50 18 14 14 14000 104
535936 LV.FO-60-14-AS-SST-M12x98 60 M12 8.5 128 130 98 30 21 14 96.5 50 18 14 14 14000 124
535937 LV.FO-60-14-AS-SST-M14X68 60 M14 8.5 98 100 68 30 21 14 96.5 50 18 14 14 14000 47
535939 LV.FO-60-14-AS-SST-M14X98 60 M14 8.5 128 130 98 30 21 14 96.5 50 18 14 14 14000 186
535940 LV.FO-60-14-AS-SST-M14X148 60 M14 8.5 178 180 148 30 21 14 96.5 50 18 14 14 14000 259
535941 LV.FO-60-14-AS-SST-M16x68 60 M16 8.5 98 100 68 30 21 14 96.5 50 18 16 14 14000 147
535946 LV.FO-60-14-AS-SST-M16x108 60 M16 8.5 138 140 108 30 21 14 96.5 50 18 16 14 14000 196
535951 LV.FO-60-14-AS-SST-M16x148 60 M16 8.5 178 180 148 30 21 14 96.5 50 18 16 14 14000 249
535956 LV.FO-60-14-AS-SST-M16x168 60 M16 8.5 198 200 168 30 21 14 96.5 50 18 16 14 14000 274
536121 LV.FO-80-14-AS-SST-M8x43 80 M8 10.5 74 76 43 31 22 14 130 70 25 14 14 16000 130
536125 LV.FO-80-14-AS-SST-M8x68 80 M8 10.5 99 101 68 31 22 14 130 70 25 14 14 16000 130
536221 LV.FO-80-14-AS-SST-M10x43 80 M10 10.5 74 76 43 31 22 14 130 70 25 14 14 16000 128
536225 LV.FO-80-14-AS-SST-M10x68 80 M10 10.5 99 101 68 31 22 14 130 70 25 14 14 16000 143
536231 LV.FO-80-14-AS-SST-M10x98 80 M10 10.5 129 131 98 31 22 14 130 70 25 14 14 16000 158
536321 LV.FO-80-14-AS-SST-M12x43 80 M12 10.5 74 76 43 31 22 14 130 70 25 14 14 16000 140
536325 LV.FO-80-14-AS-SST-M12x68 80 M12 10.5 99 101 68 31 22 14 130 70 25 14 14 16000 158
536331 LV.FO-80-14-AS-SST-M12x98 80 M12 10.5 129 131 98 31 22 14 130 70 25 14 14 16000 181
536421 LV.FO-80-14-AS-SST-M14X68 80 M14 10.5 99 101 68 31 22 14 130 70 25 14 14 16000 99
536431 LV.FO-80-14-AS-SST-M14X98 80 M14 10.5 129 131 98 31 22 14 130 70 25 14 14 16000 238
536441 LV.FO-80-14-AS-SST-M14X148 80 M14 10.5 179 181 148 31 22 14 130 70 25 14 14 16000 311
536521 LV.FO-80-14-AS-SST-M16x68 80 M16 10.5 99 101 68 31 22 14 130 70 25 16 14 16000 99
536525 LV.FO-80-14-AS-SST-M16x108 80 M16 10.5 139 141 108 31 22 14 130 70 25 16 14 16000 238
536541 LV.FO-80-14-AS-SST-M16x148 80 M16 10.5 179 181 148 31 22 14 130 70 25 16 14 16000 311
536561 LV.FO-80-14-AS-SST-M16x168 80 M16 10.5 199 201 168 31 22 14 130 70 25 16 14 16000 333
3D-модель Технические данные (PDF)

Основные характеристики

Основание

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.

Стандартные исполнения

Резьбовой винт из оцинкованной стали с шарнирной головкой и регулировочным шестигранником.

  • LV.FO: основание без противоскользящего диска.
  • LV.FO-AS: основание с противоскользящим диском из бутадиен-нитрильного каучука NBR, твёрдость по Шору А 70, поставляется установленным на основании.

Резьбовой винт из нержавеющей стали AISI 304 с шарнирной головкой и регулировочным шестигранником.

  • LV.FO-SST: основание без противоскользящего диска.
  • LV.FO-AS-SST: основание с противоскользящим диском из бутадиен-нитрильного каучука NBR, твёрдость по Шору А 70, поставляется установленным на основании.

Крепление к полу

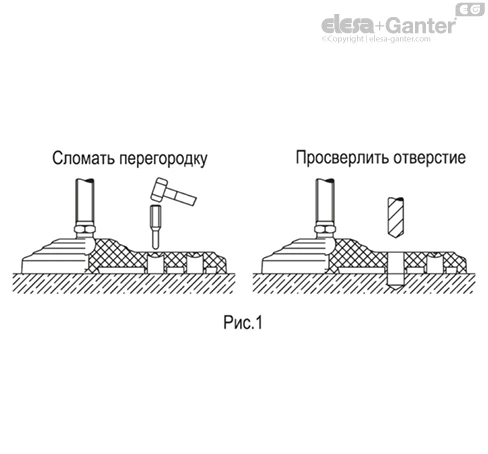

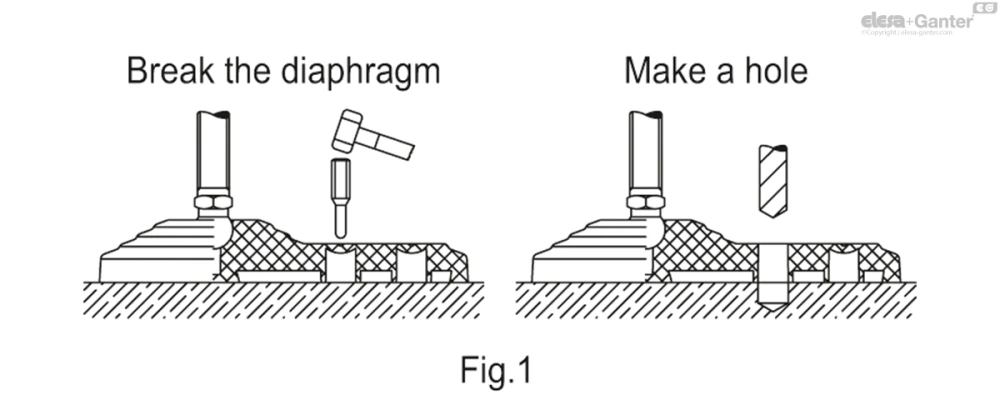

Осуществляется при помощи двух отверстий или одного отверстия для LV.FO-40, закрытых мембранами, которые легко снимаются с помощью металлического инструмента. Мембраны предотвращают проникновение сквозь отверстия пыли и грязи, когда необходимости в креплении опор к полу нет (см. рис. 1).

LV_FO_ACC_RU

Общая информация

Особенности

Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящие диски).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для облегчения доставки и хранения. Детали (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и лучшая защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

таблица возможных комбинаций оснований/винтов.

Аксессуары по запросу

Аксессуары по запросу

Гайка из нержавеющей стали AISI 304 или из оцинкованной стали (см. Гайки NT.).

Вопрос о продукции

Спросите о серии LV.FO — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LV.FO — Регулируемые опоры для крепления к полу

Чертёж LV.FO Чертёж LV.FO
