Серия LV.A-ELK
LV.A-ELK
Регулируемые опоры
Основание и ручка из технополимера, стальной винт
Регулируемые опоры
Изображения

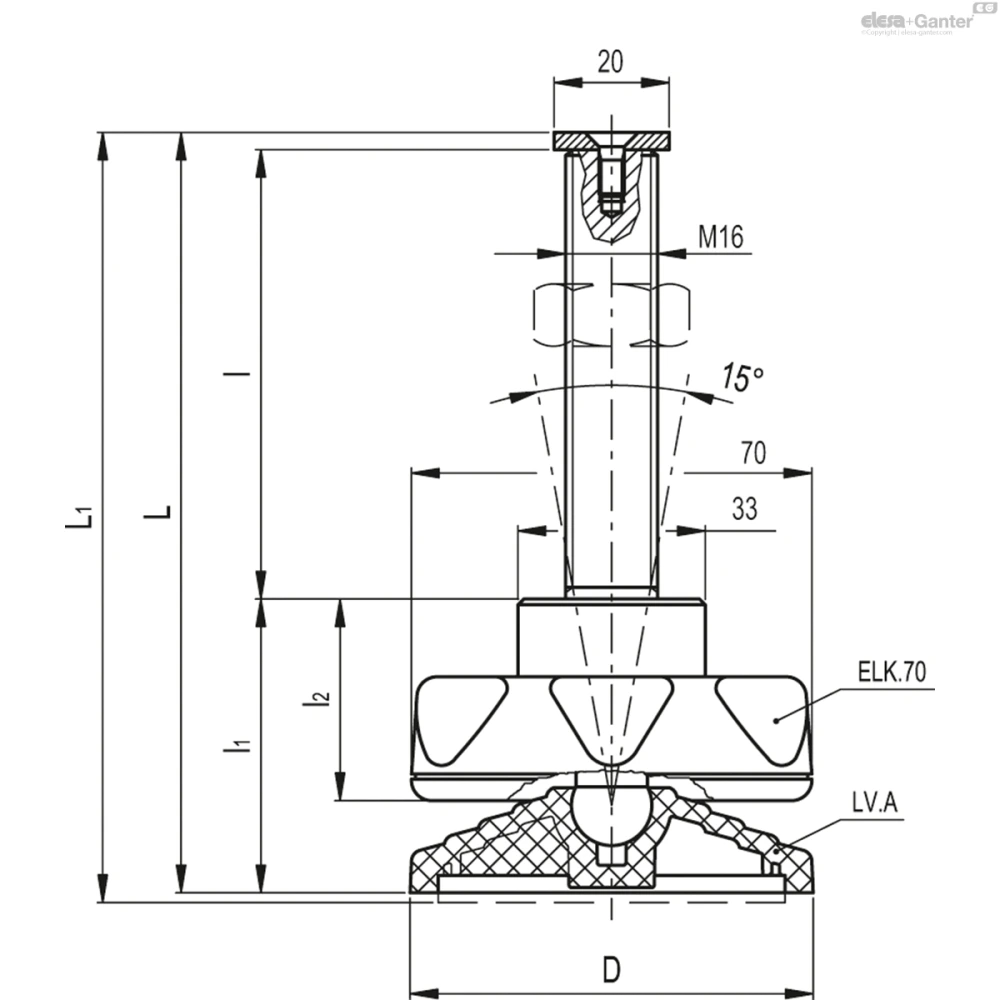

Схемы
LV.A-ELK
Таблица моделей — Регулируемые опоры
LV.A-ELK
| Артикул | Описание |
|
d | D1 |
|
l |
|
l2 | d1 | d2 | Шарнирное соединение Ø | Макс. статическая нагрузка* Н |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 304118 | LV.A-70-14-M16x78-ELK | 70 | M16 | 70 | 132 | 78 | 51 | 35 | 33 | 20 | 14 | 14000 | 274 | |
| 304581 | LV.A-80-14-M16x78-ELK | 80 | M16 | 70 | 137 | 78 | 56 | 35 | 33 | 20 | 14 | 14000 | 330 |
LV.A-AS-ELK
Основные характеристики
Основа
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Винт с шарнирной головкой и встроенная регулировочная ручка
Резьбовой винт из оцинкованной стали. Регулировочная ручка из технополимера типа ELK.
Шайба и стопорный винт из стали с чёрной оксидной плёнкой (M4x10).
Стандартные исполнения
- LV.A-ELK: с противоскользящим диском.
- LV.A-AS-ELK: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твёрдость по Шору А 70, поставляется установленным на основании.
Общая информация
Особенности
Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.
Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск).
Встроенная регулировочная ручка ELK. позволяет оператору вручную регулировать винт без использования инструментов.
Детали регулируемых опор (основание и винт) поставляются в несобранном виде.
Примечание
Резьбовой винт со встроенной ручкой SM-14-M16x78-ELK (код 302581) может быть использоваться с другими основаниями с отверстием для шарнирного сочленения диаметром 14.
Аксессуары по запросу
Аксессуары по запросу
Гайка из оцинкованной стали (см. Гайки NT.-).
