Серия HCZ-AR

HCZ-AR

Индикаторы уровня вертикальные

Прозрачный технополимер, для использования с жидкостями, содержащими спирт, высокая устойчивость к УФ-излучению

Таблица (PDF)

HCZ-AR

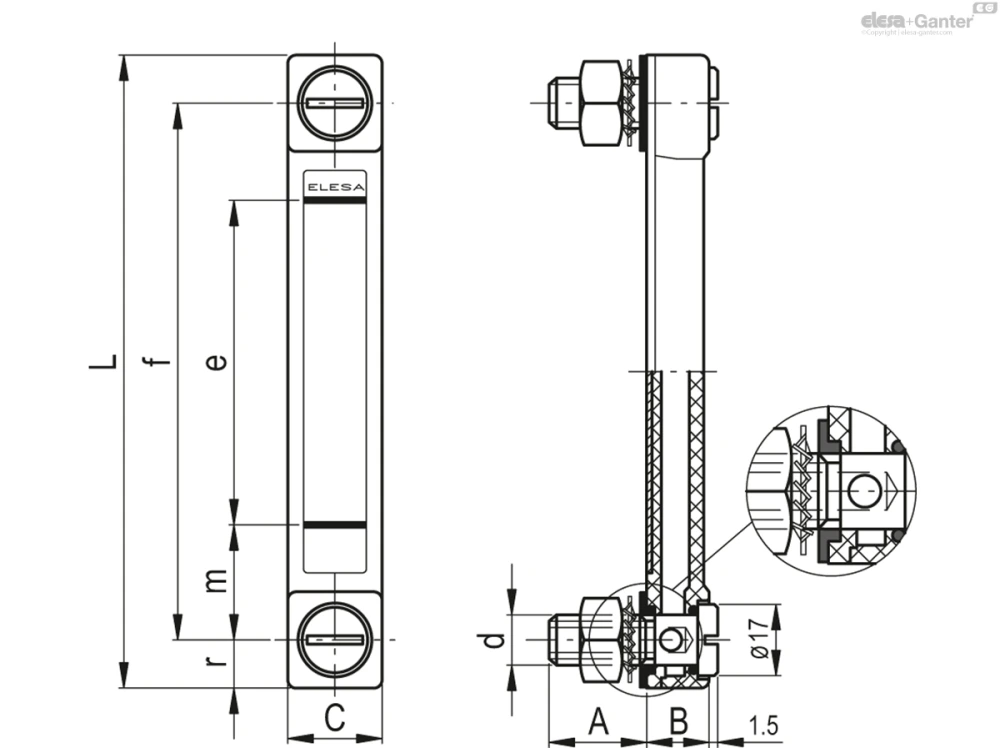

Таблица моделей — Индикаторы уровня вертикальные

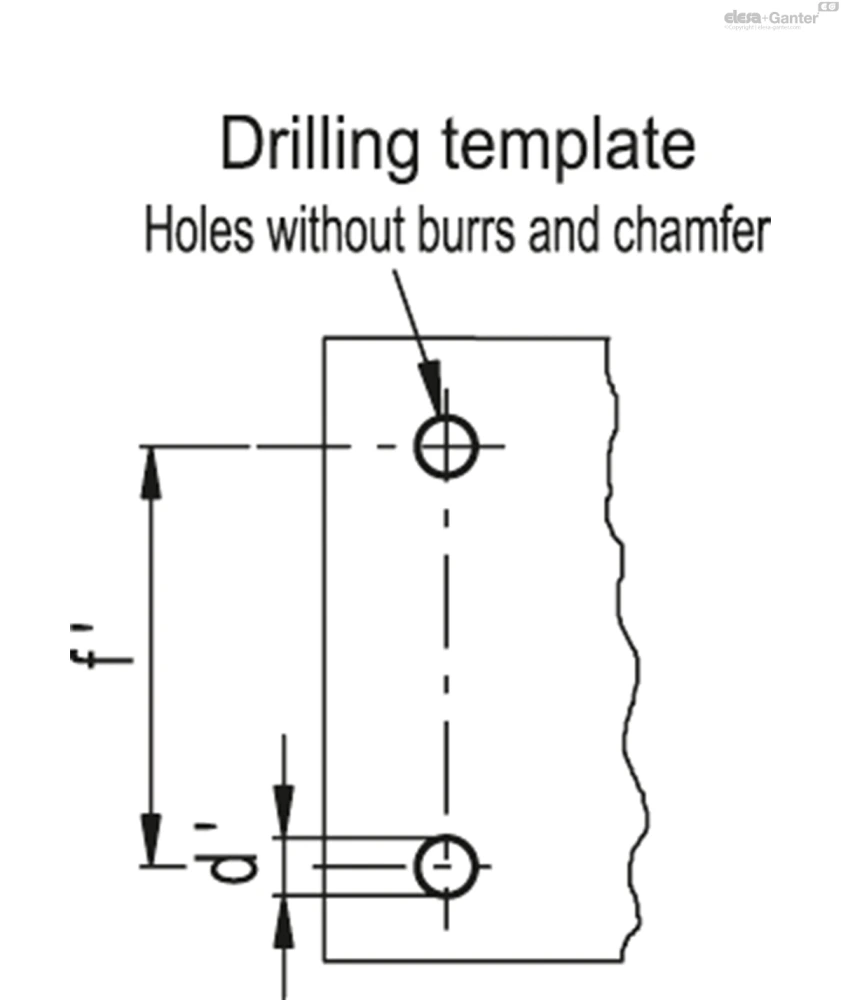

Артикул	Описание	f	d	d1	A	C	L	e	m	r	d'-0.2	f'±0.2	C#[Nm]	Вес (г)
11380-R	HCZ.76-AR-M10	76	M10	22	15	22	99	40	18	11.5	10.5	76	12	90
11384-R	HCZ.127-AR-M12	127	M12	22	15	22	150	80	23	11.5	12.5	127	12	121
11390-R	HCZ.254-AR-M12	254	M12	22	15	24	278	203	25	12.5	12.5	254	12	154

3D-модель Технические данные (PDF)

Основные характеристики

Корпус

Прозрачный технополимер на основе полиамида (PA-T/AR). Высокая устойчивость к ударам, растворителям, маслам с добавками, алифатическим и ароматическим углеводородам, бензину, керосину, эфирам фосфорной кислоты, добавкам и моющим средствам, содержащим спирт. Высокая устойчивость к УФ-излучению.

Винты, гайки и шайбы

Оцинкованная сталь.

Уплотнительные кольца

Ступенчатые для уплотнения на стенках резервуара и кольцевое уплотнение из синтетического каучука NBR.

Предлагаемая шероховатость контактной поверхности уплотнительного кольца Ra = 3 мкм.

Контрастный экран

Белый лакированный алюминий. Корпус в соответствующем внешнем заднем пазу обеспечивает наилучшую защиту от прямого контакта с жидкостью.

Он может быть снят перед установкой для нанесения отметок и слов (например, MAX-MIN) в требуемых положениях.

Максимальная постоянная рабочая температура

90 °C (с маслом).

Общая информация

Свойства и характеристики

Ультразвуковая сварка для обеспечения надлежащего уплотнения.

Максимальная видимость уровня жидкости даже с боковых положений.

Эффект линзы для лучшей видимости уровня жидкости.

Технические данные

В лабораторных испытаниях, проведенных с типом минерального масла CB68 (в соответствии со стандартом ISO 3498), при 23 °С в течение ограниченного промежутка времени, сварка выдержала давление в: 13 бар (HCZ.76-AR и HCZ.127-AR) 10 бар (HCZ.254-AR).

Для использования с другими жидкостями и при различных условиях давления и температуры, пожалуйста, свяжитесь с техническим отделом компании ELESA.

В любом случае мы рекомендуем проверять пригодность продукта под фактические условия эксплуатации.
