Серия HCY-E
HCY-E
Электрические индикаторы уровня масла
с электрическими датчиками МИН. уровня и МАКС. температуры, технополимер
Электрические индикаторы уровня масла
Изображения

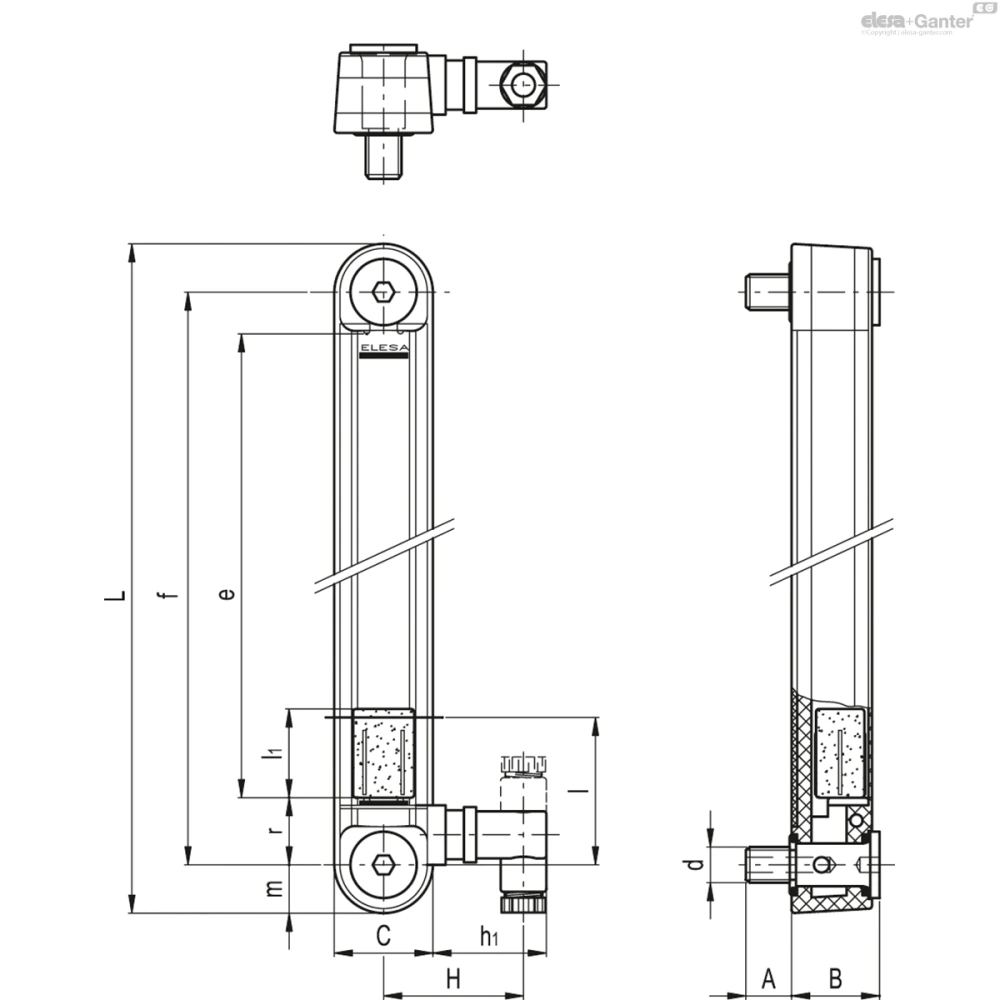

Схемы

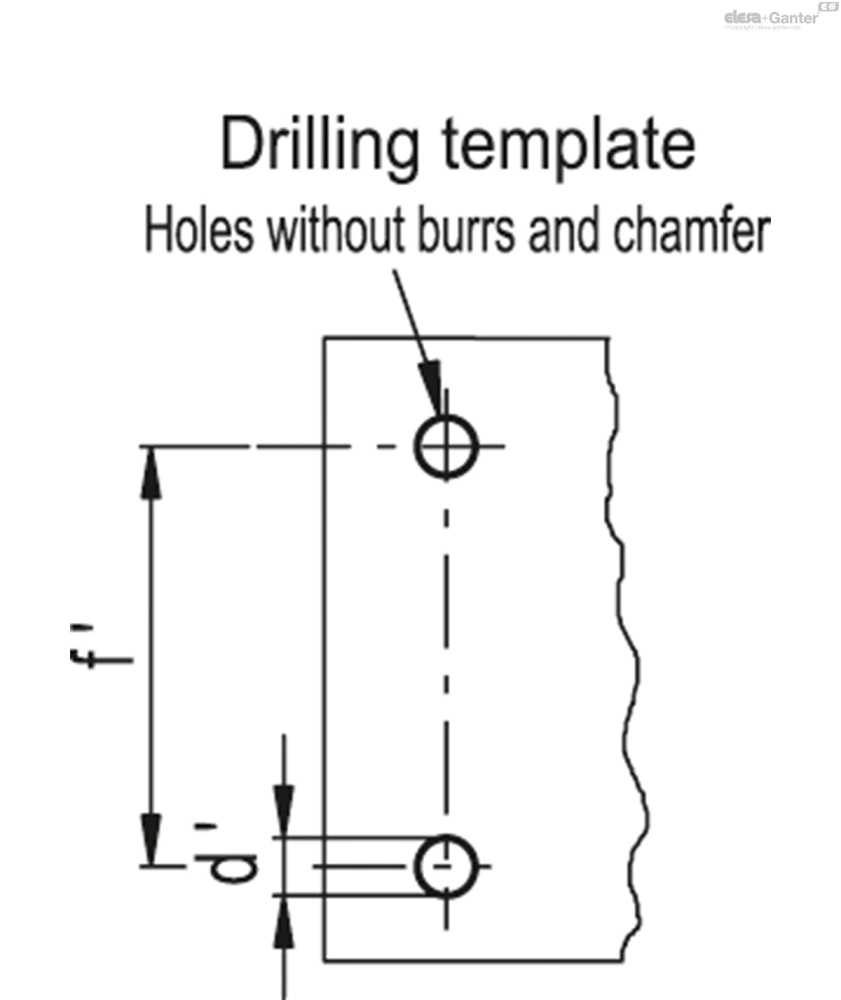

HCY-E
Таблица моделей — Электрические индикаторы уровня масла
HCY-E-NO
| Артикул | Описание |
|
|
d1 | A | C | H |
|
|
h1 | l |
|
m | r |
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 111101 | HCY.76-E-NO-M10 | 76 | M10 | 16 | 29 | 32 | 46 | 108 | 41 | 37 | 40 | 17 | 16 | 20 | 10.5 | 76 | 12 | 167 | |
| 111111 | HCY.127-E-NO-M12 | 127 | M12 | 16 | 29 | 32 | 46 | 159 | 93 | 37 | 40 | 29 | 16 | 20 | 12.5 | 127 | 12 | 196 | |
| 111121 | HCY.254-E-NO-M12 | 254 | M12 | 16 | 29 | 32 | 46 | 286 | 219 | 37 | 40 | 29 | 16 | 20 | 12.5 | 254 | 10 | 255 |
HCY-E-NC
| Артикул | Описание |
|
|
d1 | A | C | H |
|
|
h1 | l |
|
m | r |
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 111102 | HCY.76-E-NC-M10 | 76 | M10 | 16 | 29 | 32 | 46 | 108 | 41 | 37 | 40 | 17 | 16 | 20 | 10.5 | 76 | 12 | 150 | |
| 111112 | HCY.127-E-NC-M12 | 127 | M12 | 16 | 29 | 32 | 46 | 159 | 93 | 37 | 40 | 29 | 16 | 20 | 12.5 | 127 | 12 | 196 | |
| 111122 | HCY.254-E-NC-M12 | 254 | M12 | 16 | 29 | 32 | 46 | 286 | 219 | 37 | 40 | 29 | 16 | 20 | 12.5 | 254 | 10 | 256 |
Основные характеристики
Материал
Прозрачный технополимер на основе полиамида (PA-T). Высокая стойкость к ударам, растворителям, маслам с добавками, алифатическим и ароматическим углеводородам, бензину, керосину, эфирам фосфорной кислоты.
Избегайте контакта со спиртом или чистящими средствами, содержащими спирт.
Винты установочные
Никелированная медь с гнездом для шестигранной головки.
Уплотнительные кольца
Уплотнительное кольцо из синтетического бутадиен-нитрильного каучука NBR.
Поплавок
Технополимер на основе полиамида (PA) в красном цвете, со встроенным магнитным элементом для активации электрического контакта при падении уровня жидкости до минимальной уставки в 40 мм над винтовой осью (измерение l).
Кронштейн датчика
Водонепроницаемый, черный цвет, со встроенным реле (герконом).
Для правильной сборки см. Предупреждения.
Соединитель
Выход с правой стороны, включающий защиту от брызг воды (класс защиты IP65 в соответствии с EN 60529 стол-).
Контрастный экран
Белый лакированный алюминий. Корпус в соответствующем внешнем заднем пазу обеспечивает наилучшую защиту от прямого контакта с жидкостью.
Он может быть вынут перед сборкой для обеспечения вставки линий уровня или слов.
Стандартные исполнения
- HCY-E-NO: нормально разомкнутый электрический контакт, который замыкается при достижении минимального уровня.
- HCY-E-NC: нормально замкнутый электрический контакт, который размыкается при достижении минимального уровня.
Максимальная постоянная рабочая температура
80°C (с маслом).
Общая информация
Технические данные
В лабораторных испытаниях, проведенных с типом минерального масла CB68 (в соответствии со стандартом ISO 3498), при 23 °С в течение ограниченного промежутка времени, сварка выдержала давление в: 14 бар (HCY.76), 9 бар (HCY.127) и 8 бар (HCY.254).
Для использования с другими жидкостями и при различных условиях давления и температуры, пожалуйста, свяжитесь с техническим отделом компании ELESA.
В любом случае мы рекомендуем проверять пригодность продукта под фактические условия эксплуатации.
Электрические характеристики
| Электрические характеристики | Электрический датчик МИНИМАЛЬНОГО уровня |
| Подача напряжения | AC/DC |
| Электрические контакты | Нормально разомкнутый, NO Нормально замкнутый, NC |
| Максимально допустимое напряжение | NC: 150 Vac, 150 Vdc NO: 230 Vac, 230 Vdc |
| Максимальная коммутируемая мощность открытия | NC: 1A NO: 2A |
| Максимальная коммутируемая мощность | NC: 20 W / 20 V.A. NO: 40 W / 40 V.A. |
| Кабельный ввод | Pg 7 (для кабелей в оболочке с Ø 6 или 7 мм) |
| Сечение проводников | Maкс. 1.5 мм2 |
| Не устанавливать данный индикатор в непосредственной близости от магнитных полей. | |
Другие исполнения
Специальные исполнения доступны по запросу
- Столбцовые индикаторы уровня из различных материалов (поликарбонат), для использования со специальными жидкостями и/или при высоких температурах.
- Винты из нержавеющей стали AISI 316 или никелированные медные винты
- Столбцовые индикаторы уровня с переключающимся электрическим контактом.
Инструкции по использованию
Инструкции по сборке двухштырькового разъёма
- Снимите соединитель с индикатора, отвинтив установочный винт, помещенный в основании, выньте контактодержатель и ослабьте затяжку кабельного ввода.
- Вставьте двухжильный кабель в соединитель (стандартный соединитель) и соедините провода с клеммами номер 1 и номер 2 контактодержателя.
- Соберите путём вставки держателя контактов в разъем в требуемом положении.
- Вверните разъeмы в индикатор, а затем затяните кабельные вводы.
