Индикаторы уровня масла

Свойства и характеристики

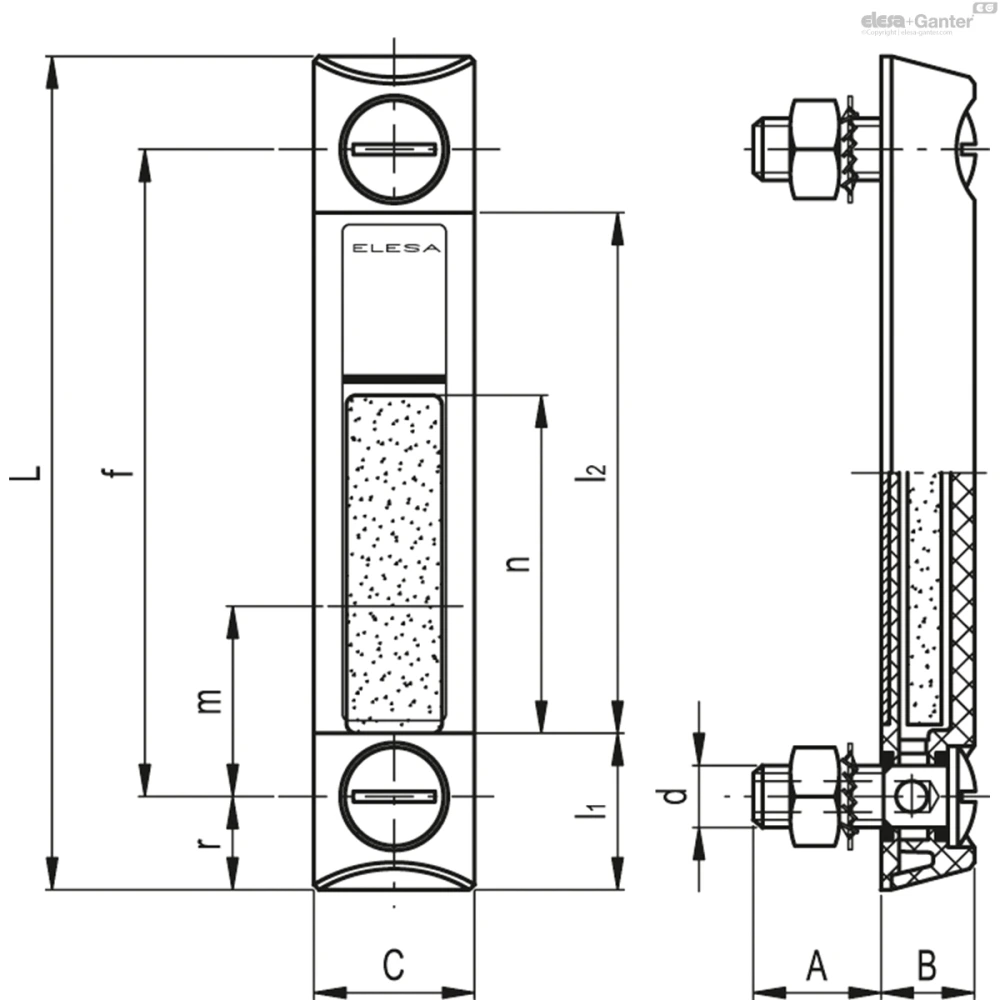

Столбцовый индикатор уровня HCX-LT позволяет измерение уровня жидкости при помощи поплавка, где, ввиду особенностей конструкции системы, уровень жидкости не может быть непосредственно виден с нижней части индикатора.

Поплавок из пенопласта перемещается вверх по жидкости, содержащейся в резервуаре. Эта система позволяет косвенное чтение уровня.

Красная линия на лакированном контрастном экране видна только тогда, когда поплавок находится в нижнем положении (минимальный уровень жидкости = m).

Ультразвуковая сварка для обеспечения надлежащего уплотнения.

Максимальная видимость уровня жидкости даже с боковых положений.

Эффект линзы для лучшей видимости уровня жидкости.

Технические данные

В лабораторных испытаниях, проведенных с типом минерального масла CB68 (в соответствии со стандартом ISO 3498), при 23 °С в течение ограниченного промежутка времени, сварка выдержала давление в 12 бар.

Для использования с другими жидкостями и при различных условиях давления и температуры, пожалуйста, свяжитесь с Техническим отделом компании ELESA.

В любом случае мы рекомендуем проверять пригодность продукта под фактические условия эксплуатации.

Специальные исполнения доступны по запросу

• Индикаторы уровня с защитной рамкой из SUPER-технополимера.
• Индикаторы из прозрачного технополимера с защитой от УФ-излучения.

Инструкции по монтажу

Для обеспечения правильной сборки индикатора, пожалуйста, следуйте этим инструкциям:

1. Установите минимальный уровень масла вашего резервуара.

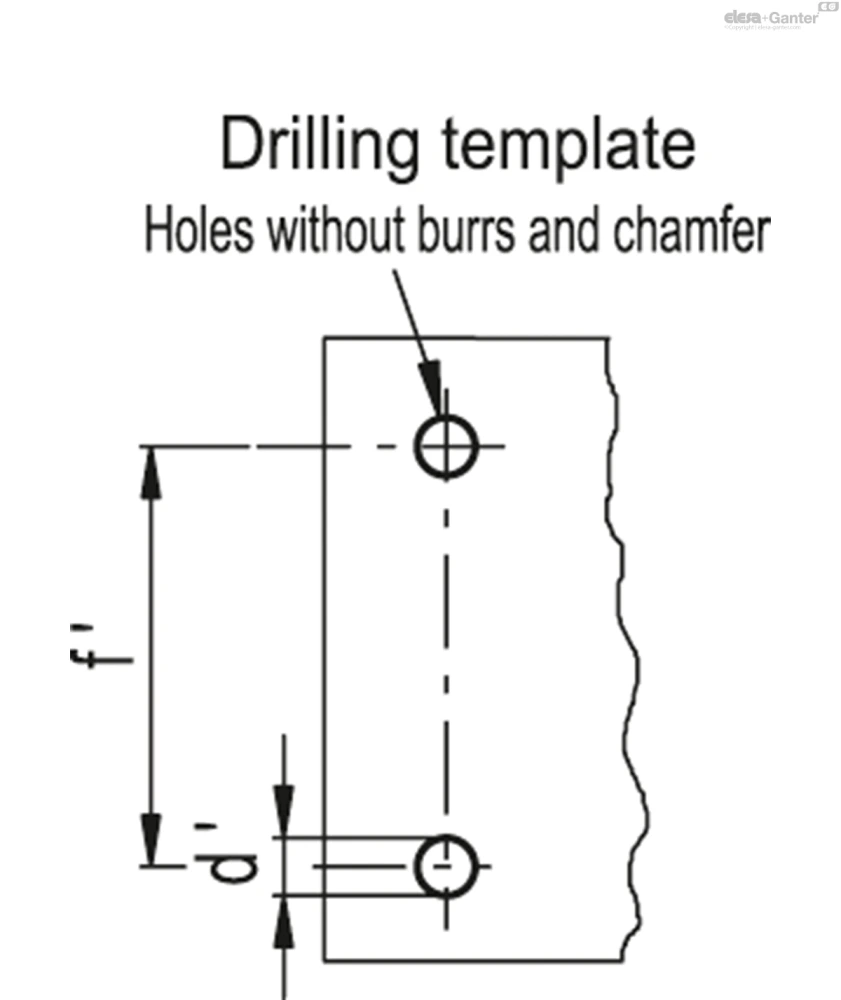

2. Просверлите два отверстия в стенке резервуара. Нижняя ось отверстия должна быть просверлена на расстоянии "m" (см. таблицу) под минимальным уровнем масла.

m - это минимальный допустимый уровень масла. Это уровень, с которого поплавок начинает перемещаться вверх.

Значение "m" рассчитывается с плотностью масла 875 кг/м³ при 15°С.

Если появляется красная линия контрастного экрана, то масло находится под его допустимым минимальным уровнем.
