Серия HCX-E
11142
HCX.127-E-NC-M12
Столбиковые индикаторы уровня
с электрическими датчиками МИН. уровня и МАКС. температуры, технополимер
Цена и наличие — по запросу: корзина формирует заявку.
Изображения
Схемы
11142

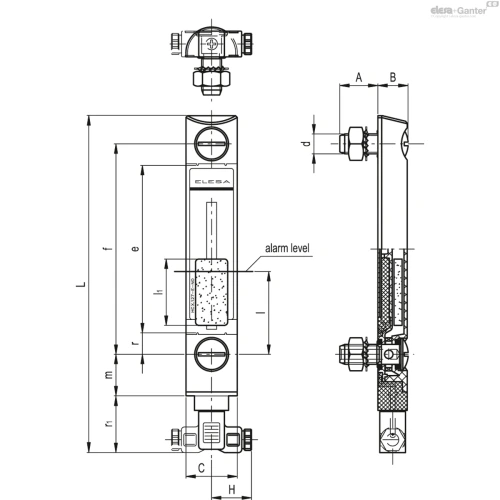

Технические характеристики — Столбиковые индикаторы уровня
- f
- 127
- d
- M12
- d1
- 23
- A
- 20
- C
- 32
- H
- 26
- L
- 202
- e
- 101
- l
- 50
- l1
- 40
- m
- 25
- r
- 13
- r1
- 32.5
- d'-0.2
- 12.5
- f'±0.2
- 127
- C#[Nm]
- 12
- Weight (in g)
- 225
- Вес (г)
- 225
Основные характеристики
Материал
Прозрачный технополимер на основе полиамида (PA-T). Высокая стойкость к ударам, растворителям, маслам с добавками, алифатическим и ароматическим углеводородам, бензину, керосину, эфирам фосфорной кислоты.
Винты, гайки и шайбы
Оцинкованная сталь.
Уплотнительные кольца
Уплотнительное кольцо из синтетического бутадиен-нитрильного каучука NBR.
Предлагаемая шероховатость контактной поверхности уплотнительного кольца Ra = 3 мкм.
Поплавок
Расширенный технополимер на основе полиамида (PA), черный цвет, со встроенным магнитным элементом для активации электрического контакта при падении уровня жидкости до минимума; сигнальный порог, расположенный примерно в 50 мм от центра нижней гайки (в присутствии типа минерального масла CB68, в соответствии со стандартом ISO 3498, при температуре 23 °C).
Кронштейн датчика
Водонепроницаемый, из технополимера на основе полипропилена (PP), со встроенным реле (герконом) с двумя проводниками, подключенными к двухштыревому соединителю.
Для правильной сборки см. Предупреждения.
Шарнирный двухштыревой соединитель
Со встроенным кабельным вводом и контактодержателем. Передний или боковой выход (справа или слева), включающий защиту от проникновения брызг воды (класс защиты IP65 в соответствии с EN 60529 стол-).
Контрастный экран
Белый лакированный алюминий. Корпус в соответствующем внешнем заднем пазу обеспечивает наилучшую защиту от прямого контакта с жидкостью.
Он может быть снят перед установкой для нанесения отметок и слов (например, MAX-MIN) в требуемых положениях.
Стандартное исполнение
- C нормально замкнутым электрическим контактом.
Монтаж

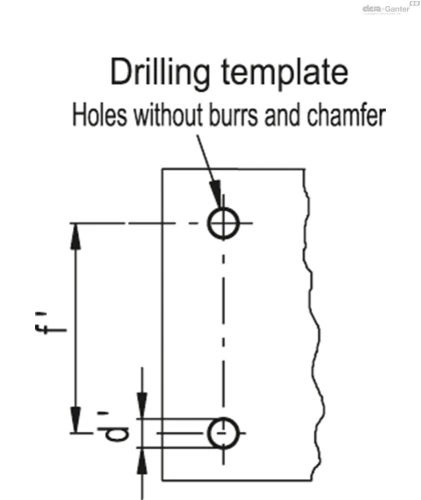

Если монтаж с внутренней части резервуара не возможен и стены не достаточно толстые, то винты могут использоваться вместе с комплектом для быстрого монтажа-.
Максимальная постоянная рабочая температура
90 °C (с маслом).
Общая информация
Свойства и характеристики
Столбцовый индикатор уровня HCX-E, в дополнение к визуальному управлению, производит электрический сигнал при падении уровня масла до минимума.
Ультразвуковая сварка для обеспечения надлежащего уплотнения.
Максимальная видимость уровня жидкости даже с боковых положений.
Видимость уровня и показания термометра, увеличенные с помощью эффекта линзы.
Технические данные
В лабораторных испытаниях, проведенных с типом минерального масла CB68 (в соответствии со стандартом ISO 3498), при 23 °С в течение ограниченного промежутка времени, сварка выдержала давление в 13 бар.
Для использования с другими жидкостями и при различных условиях давления и температуры, пожалуйста, свяжитесь с техническим отделом компании ELESA.
В любом случае мы рекомендуем проверять пригодность продукта под фактические условия эксплуатации.
Электрические характеристики
Функционирование электрического датчика МИН. уровня
- HCX-E-NC: электрическая цепь размыкается при достижении минимального уровня.
| Электрические характеристики | Электрический датчик МИНИМАЛЬНОГО уровня |
| Подача напряжения | Перем. ток/пост. ток |
| Электрические контакты | Нормально замкнутый, NC |
| Максимально допустимое напряжение | NC: 150Vac, 150 Vdc |
| Максимальный ток переключения | 1 A |
| Максимальный ток | NC (НЗ): 2 A |
| Максимальная мощность в момент переключения | NC (НЗ): 20 ВА |
| Кабельный ввод | Pg 7 (для кабелей в оболочке с Ø 6 или 7 мм) |
| Сечение проводников | Maкс. 1,5 мм2 |
| Не устанавливать данный индикатор в непосредственной близости от магнитных полей. | |
Другие исполнения
Специальные исполнения доступны по запросу
- Индикаторы уровня для использования с жидкостями, содержащими спирт.
- Индикаторы из прозрачного технополимера с защитой от УФ-излучения.
Инструкции по использованию

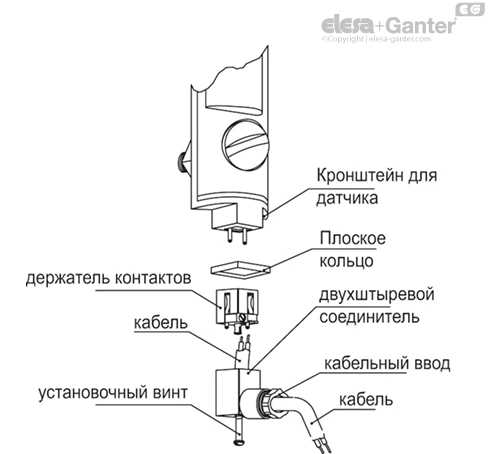

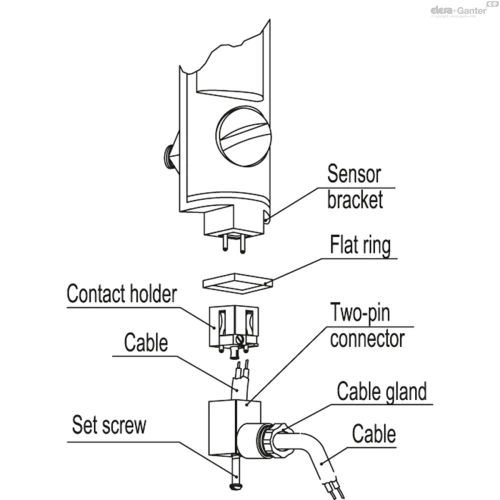

Инструкции по сборке двухштырькового разъёма
- Снимите соединитель с индикатора, отвинтив установочный винт, помещенный в основании, выньте контактодержатель и ослабьте затяжку кабельного ввода.
- Вставьте двухжильный кабель в соединитель (стандартный соединитель) и соедините провода с клеммами номер 1 и номер 2 контактодержателя.
- Соберите путём вставки держателя контактов в разъем в требуемом положении.
- Вверните разъeмы в индикатор, а затем затяните кабельные вводы.
