Серия GN 936-SUL
GN 936-72-SUL-SR
Защелка для захлопывания
Защелка для захлопывания
с замком или без замка
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

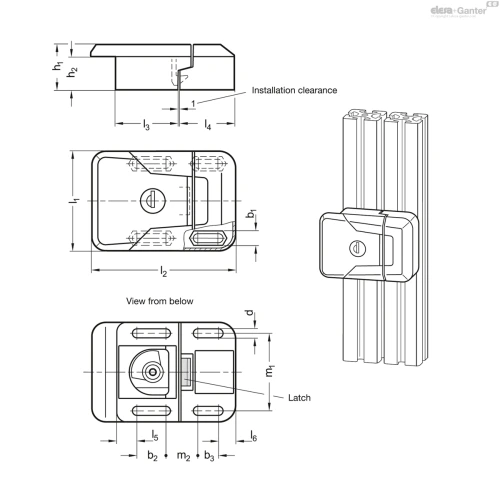

Схемы
GN 936-72-SUL-SR
Технические характеристики — Защелка для захлопывания
- l1
- 72
- b1
- 10.3
- b2
- 21
- b3
- 15
- d
- 6.5
- h1
- 33
- h2
- 24
- l2
- 104
- l3
- 45
- l4
- 40
- l5
- 14.5
- l6
- 12.5
- m1
- 56
- m2
- 23
- Weight (in g)
- 415
- Вес (г)
- 415
Характеристики
Типы
- Тип SL: не закрывается на замок
- Тип SCL: закрывается на замок (тот же замок)
- Тип SUL: закрывается на замок (другой замок)
Корпус
Цинк, литьё под давлением
С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
серебристый цвет, RAL 9006, текстурированная отделка SR
Крышки и защелка
Пластик
- черный-серый цвет для SW
- светло-серый цвет SR
Замыкающий механизм
Цинк, литьё под давлением
Ключ
Сталь, никелированная
Другие компоненты
Оцинкованная сталь, голубая пассивация
Информация
Замки для захлопывания GN 936 позволяют без труда закрывать двери и крышки. Защелка автоматически срабатывает при закрывании двери, что предотвращает случайное открывание двери.
Пазы позволяют выполнить установку защелки для захлопывания двери в профильные системы с различными поперечными сечениями.
Типы со стандартным замком позволяют открывать все замки одним и тем же ключом. Для типов с другим замком имеется более 200 различных вариантов замков.
Запираемые на ключ исполнения защелок для захлопывания (типы SCL и SUL) имеют в комплекте по 2 ключа каждый. Ключ вынимается в обоих конечных положениях.
Инструкции по монтажу
Перед установкой снимите крышку защелки для захлопывания, как показано на рисунке. Для монтажа защелок для захлопывания могут быть использованы винты с цилиндрической головкой и шестигранным углублением под ключ согласно стандарту DIN 912, винты с шестигранной головкой согласно стандарту DIN 933 и шестигранные гайки согласно стандарту ISO 4032 с размерами резьбы М6 в каждом случае.
После завершения монтажа крышки устанавливаются на место в обратном порядке. Крышки невозможно снять при закрытой защелке для захлопывания, что предотвращает акты вандализма.
Пазы позволяют установить защелку для захлопывания на дверной проем или профильную систему с рабочей стороны и задней стороны. Установочный зазор размером 1 мм легко регулировать.
Пример применения
