Серия GN 753
GN 753
Направляющие ролики
Пластик
Направляющие ролики
Изображения

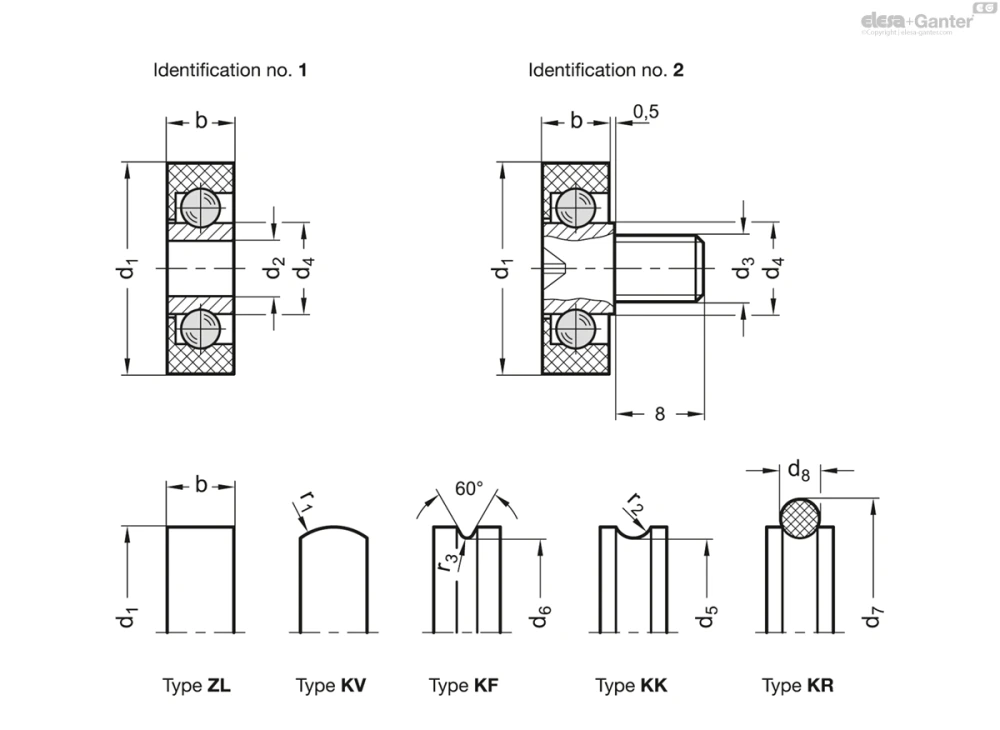

Схемы
GN 753
Таблица моделей — Направляющие ролики
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 753-19-B5-KR-1 | 19 | B 5 | - | 8.2 | - | - | 24 | 3.5 | 6 | - | - | - | 39 | 4 | |
| GN 753-22-B6-KR-1 | 22 | B 6 | - | 9.5 | - | - | 29 | 5 | 7 | - | - | - | 156 | 7 | |
| GN 753-26-B6-KR-1 | 26 | B 6 | - | 9.5 | - | - | 33 | 5 | 7 | - | - | - | 156 | 9 | |
| GN 753-19-B5-KF-1 | 19 | B 5 | - | 8.2 | - | 17 | - | - | 6 | - | - | 0.6 | 39 | 3 | |
| GN 753-22-B6-KF-1 | 22 | B 6 | - | 9.5 | - | 19 | - | - | 7 | - | - | 0.6 | 156 | 5 | |
| GN 753-26-B6-KF-1 | 26 | B 6 | - | 9.5 | - | 23 | - | - | 7 | - | - | 0.6 | 156 | 2 | |
| GN 753-19-B5-KV-1 | 19 | B 5 | - | 8.2 | - | - | - | - | 6 | 5 | - | - | 49 | 3 | |
| GN 753-22-B6-KV-1 | 22 | B 6 | - | 9.5 | - | - | - | - | 7 | 5 | - | - | 196 | 5 | |
| GN 753-26-B6-KV-1 | 26 | B 6 | - | 9.5 | - | - | - | - | 7 | 5 | - | - | 196 | 7 | |
| GN 753-19-B5-KK-1 | 19 | B 5 | - | 8.2 | 17 | - | - | - | 6 | - | 1.75 | - | 39 | 3 | |
| GN 753-22-B6-KK-1 | 22 | B 6 | - | 9.5 | 19.2 | - | - | - | 7 | - | 2.5 | - | 156 | 5 | |
| GN 753-26-B6-KK-1 | 26 | B 6 | - | 9.5 | 23.2 | - | - | - | 7 | - | 2.5 | - | 156 | 7 | |
| GN 753-19-B5-ZL-1 | 19 | B 5 | - | 8.2 | - | - | - | - | 6 | - | - | - | 49 | 3 | |
| GN 753-19-B6-ZL-1 | 19 | B 6 | - | 8.2 | - | - | - | - | 6 | - | - | - | 49 | 3 | |
| GN 753-22-B6-ZL-1 | 22 | B 6 | - | 9.5 | - | - | - | - | 7 | - | - | - | 196 | 6 | |
| GN 753-22-B8-ZL-1 | 22 | B 8 | - | 9.5 | - | - | - | - | 7 | - | - | - | 196 | 5 | |
| GN 753-26-B6-ZL-1 | 26 | B 6 | - | 9.5 | - | - | - | - | 7 | - | - | - | 196 | 7 | |
| GN 753-26-B10-ZL-1 | 26 | B 10 | - | 9.5 | - | - | - | - | 7 | - | - | - | 196 | 8 | |
| GN 753-19-M6-KR-2 | 19 | - | M 6 | 8.2 | - | - | 24 | 3.5 | 6 | - | - | - | 39 | 7 | |
| GN 753-22-M6-KR-2 | 22 | - | M 6 | 9.5 | - | - | 29 | 5 | 7 | - | - | - | 156 | 10 | |
| GN 753-26-M6-KR-2 | 26 | - | M 6 | 9.5 | - | - | 33 | 5 | 7 | - | - | - | 156 | 12 | |
| GN 753-19-M6-KF-2 | 19 | - | M 6 | 8.2 | - | 17 | - | - | 6 | - | - | 0.6 | 39 | 6 | |
| GN 753-22-M6-KF-2 | 22 | - | M 6 | 9.5 | - | 19 | - | - | 7 | - | - | 0.6 | 156 | 8 | |
| GN 753-26-M6-KF-2 | 26 | - | M 6 | 9.5 | - | 23 | - | - | 7 | - | - | 0.6 | 156 | 10 | |
| GN 753-19-M6-KV-2 | 19 | - | M 6 | 8.2 | - | - | - | - | 6 | 5 | - | - | 49 | 6 | |
| GN 753-22-M6-KV-2 | 22 | - | M 6 | 9.5 | - | - | - | - | 7 | 5 | - | - | 196 | 8 | |
| GN 753-26-M6-KV-2 | 26 | - | M 6 | 9.5 | - | - | - | - | 7 | 5 | - | - | 196 | 10 | |
| GN 753-19-M6-KK-2 | 19 | - | M 6 | 8.2 | 17 | - | - | - | 6 | - | 1.75 | - | 39 | 6 | |
| GN 753-22-M6-KK-2 | 22 | - | M 6 | 9.5 | 19.2 | - | - | - | 7 | - | 2.5 | - | 156 | 8 | |
| GN 753-26-M6-KK-2 | 26 | - | M 6 | 9.5 | 23.2 | - | - | - | 7 | - | 2.5 | - | 156 | 9 | |
| GN 753-19-M6-ZL-2 | 19 | - | M 6 | 8.2 | - | - | - | - | 6 | - | - | - | 49 | 6 | |
| GN 753-22-M6-ZL-2 | 22 | - | M 6 | 9.5 | - | - | - | - | 7 | - | - | - | 196 | 9 | |
| GN 753-26-M6-ZL-2 | 26 | - | M 6 | 9.5 | - | - | - | - | 7 | - | - | - | 196 | 10 |
Характеристики
Типы
- Тип ZL: цилиндрический
- Тип KV: выпуклая поверхность
- Тип KF: клинообразный
- Тип KK: вогнутый
- Тип KR: круговой (Кольцевое уплотнение)
Идентификационный номер
- Вариант исполнения 1: с отверстием
- Вариант исполнения 2: с резьбовой шпилькой
Внешнее кольцо
Пластик (полиацеталь POM)
Рабочая температура: 0...40 °C
Внутреннее кольцо / шарики
Сталь, бесцветная
Резьбовая шпилька
Оцинкованная сталь
Кольцевое уплотнение резиновое
NBR (нитрильный каучук)
Твёрдость по Шору А 70
Информация
Направляющие ролики GN 753 предназначены для перемещения или направления меньших грузов. Они широко используются в двигателестроении.
С радиальной несущей способностью, приведённой в таблице, направляющие ролики достигают минимального прогона в 1 миллион оборотов. Обычно направляющие ролики не должны использоваться под действием осевой нагрузки.
Аксессуары
- Монтажные приспособления GN 753.2 (для направляющих роликов)
По запросу
- Направляющие ролики со шпеньком для расклёпывания
