Серия GN 665
GN 665
Ручки арочного типа
Алюминий
Ручки арочного типа
Изображения

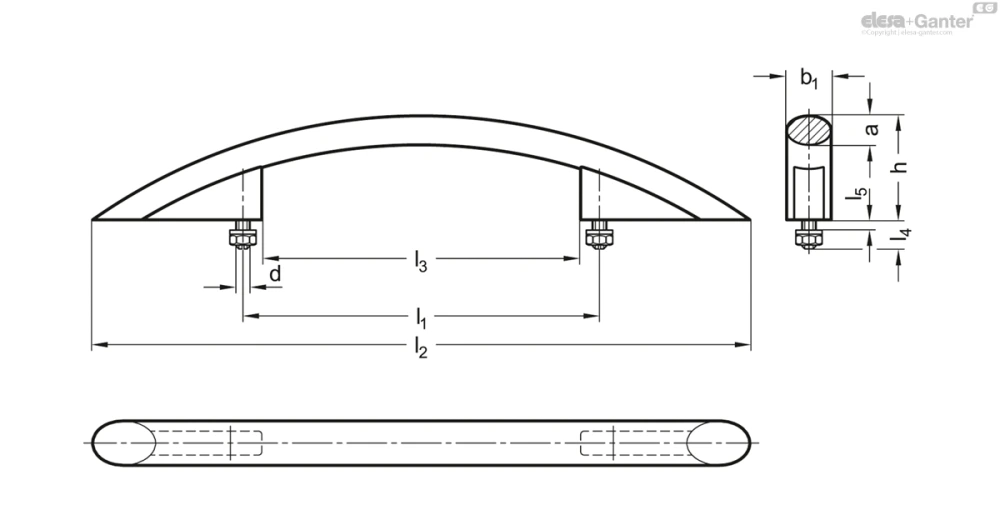

Схемы
GN 665
Таблица моделей — Ручки арочного типа
| Артикул | b1 |
|
a | b2 | d | h -1 |
|
|
l4≈ | l5max. |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 665-26-350-SW | 26 | 350 | 17 | 14 | M 8 | 69 | 526 | 328 | 18 | 9.5 | 650 | |
| GN 665-26-450-SW | 26 | 450 | 17 | 14 | M 8 | 69 | 632 | 428 | 18 | 9.5 | 700 | |
| GN 665-26-350-SR | 26 | 350 | 17 | 14 | M 8 | 69 | 526 | 328 | 18 | 9.5 | 600 | |
| GN 665-26-450-SR | 26 | 450 | 17 | 14 | M 8 | 69 | 632 | 428 | 18 | 9.5 | 685 |
Характеристики
Ручка арочного типа
Алюминий
С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Серебристый цвет, RAL 9006, текстурированная отделка SR
Наконечники
Цинк, литьё под давлением
С пластиковым покрытием
Серебряный цвет, RAL 9006, текстурированная отделка
Шпильки
Сталь, класс прочности 5.8
Оцинкованный, синий пассивированный
Шестигранные гайки ISO 4032-M8
Оцинкованная сталь
Шайбы DIN 125
Оцинкованная сталь
Техническая информация
