Серия GN 4490.2
GN 4490.2
Монтажные пластины
для монтажных блоков шариковых защелок GN 4490, нержавеющая сталь
Монтажные пластины
Изображения

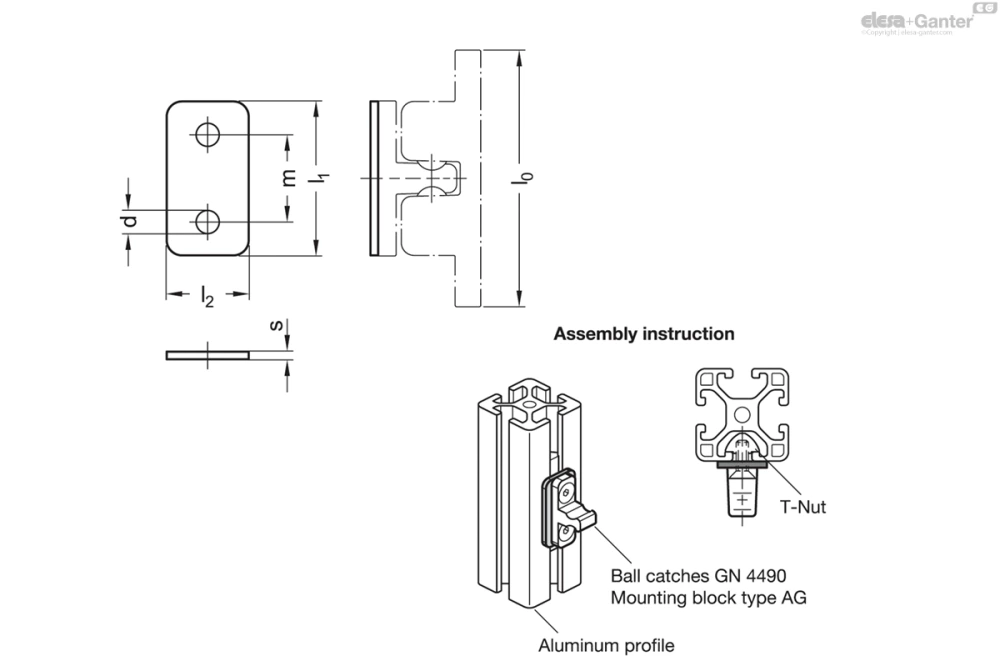

Схемы
GN 4490.2
Таблица моделей — Монтажные пластины
| Артикул |
|
|
|
|
|
s | Для алюминиевых профилей с размером сетки |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 4490.2-A4-50-F-GS | 50 | 4.5 | 16 | 30 | 17 | 2 | 20 / 30 / 40 / 45 | 7 | |
| GN 4490.2-A4-68-F-GS | 68 | 4.5 | 17 | 32.5 | 20 | 2 | 20 / 30 / 40 / 45 | 8 | |
| GN 4490.2-A4-80-F-GS | 80 | 5.5 | 20 | 40 | 25 | 2 | 20 / 30 / 40 / 45 | 12 |
Характеристики
Тип
- Тип F: плоский
Нержавеющая сталь AISI 316 A4
матовые, дробеструйной обработки GS
Информация
Монтажные пластины GN 4490.2 увеличивают контактную поверхность монтажных блоков шариковых защелок GN 4490. Это обеспечивает надежное крепление монтажных блоков к алюминиевым профилям вне зависимости от ширины паза.
Аксессуары
- GN 50b Гайки для Т-образных пазов
- GN 50i Гайки для Т-образных пазов
- GN 51b Гайки для Т-образных пазов
Техническая информация
Вопрос о продукции
Спросите о серии GN 4490.2 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
