Серия GN 4490.1
GN 4490.1
Монтажные пластины
для шаровых корпусов шариковых защелок GN 4490, нержавеющая сталь
Монтажные пластины
Изображения
Схемы

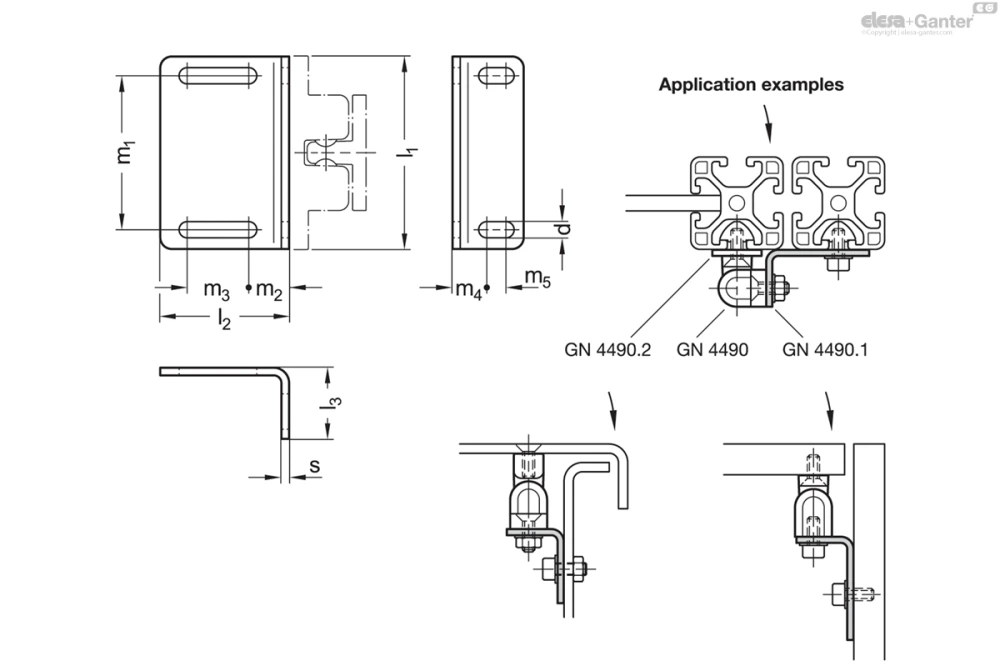

GN 4490.1
Таблица моделей — Монтажные пластины
| Артикул |
|
|
|
|
|
|
|
|
|
s |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 4490.1-A4-50-L-1-GS | 50 | 4.2 | 22 | 18.5 | 40 | 9.5 | 7 | 8.9 | 5 | 2 | 20 | 18 | |
| GN 4490.1-A4-68-L-1-GS | 68 | 4.2 | 32 | 21.5 | 55 | 11 | 14 | 9.5 | 7 | 2 | 30 | 22 | |
| GN 4490.1-A4-50-L-2-GS | 50 | 4.2 | 33.5 | 18.5 | 40 | 11 | 15.5 | 8.9 | 5 | 2 | 30 | 18 | |
| GN 4490.1-A4-68-L-2-GS | 68 | 4.2 | 51 | 21.5 | 55 | 11 | 33 | 9.5 | 7 | 2 | 40 / 45 | 22 | |
| GN 4490.1-A4-80-L-2-GS | 80 | 5.2 | 49 | 24.5 | 65 | 11 | 31 | 11.5 | 7 | 2 | 40 / 45 | 24 |
Характеристики
Тип
- Тип L: L-образный
Идентификационный номер
- № 1: короткий
- № 2: Длинный
Нержавеющая сталь AISI 316 A4
матовые, дробеструйной обработки GS
Информация
Монтажные пластины GN 4490.1 обеспечивают возможность использования шариковых защелок GN 4490 в различных условиях монтажа. Установка в необходимое положение обеспечивается благодаря отверстиям с канавкой.
Аксессуары
- GN 50b Гайки для Т-образных пазов
- GN 50i Гайки для Т-образных пазов
- GN 51b Гайки для Т-образных пазов
