Серия GN 439
GN 439
Регулируемые опоры
с резиновой подложкой, вулканизированной
<missing translations>
Изображения

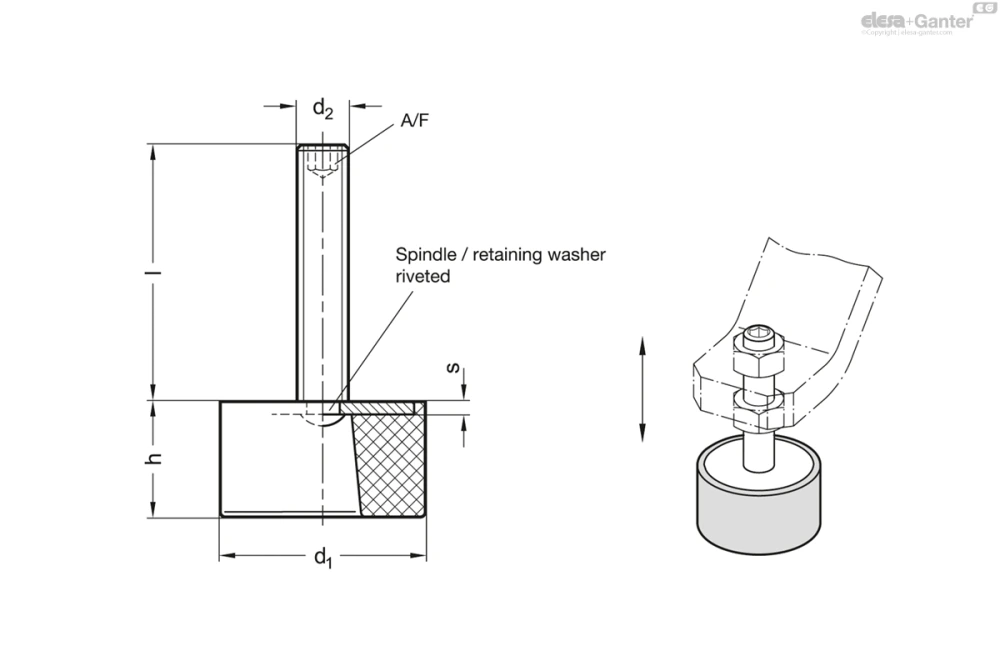

Схемы
GN 439
Таблица моделей — Регулируемые опоры
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 439-19-M6-30-70 | 19 | M6 | 30 | 14 | 1.5 | 3 | 240 | 12 | |
| GN 439-19-M6-45-70 | 19 | M6 | 45 | 14 | 1.5 | 3 | 240 | 15 | |
| GN 439-25-M6-30-70 | 25 | M6 | 30 | 16 | 1.5 | 3 | 540 | 20 | |
| GN 439-25-M6-45-70 | 25 | M6 | 45 | 16 | 1.5 | 3 | 540 | 22 | |
| GN 439-32-M8-40-70 | 32 | M8 | 40 | 18 | 2 | 4 | 840 | 37 | |
| GN 439-32-M8-65-70 | 32 | M8 | 65 | 18 | 2 | 4 | 840 | 40 | |
| GN 439-38-M8-40-70 | 38 | M8 | 40 | 20 | 2 | 4 | 920 | 52 | |
| GN 439-38-M8-65-70 | 38 | M8 | 65 | 20 | 2 | 4 | 920 | 58 | |
| GN 439-50-M10-45-70 | 50 | M10 | 45 | 22 | 2.5 | 5 | 2500 | 100 | |
| GN 439-50-M10-70-70 | 50 | M10 | 70 | 22 | 2.5 | 5 | 2500 | 111 | |
| GN 439-64-M10-45-70 | 64 | M10 | 45 | 26 | 2.5 | 5 | 3700 | 150 | |
| GN 439-64-M10-70-70 | 64 | M10 | 70 | 26 | 2.5 | 5 | 3700 | 177 |
Характеристики
Сталь
Класс прочности на разрыв 5
гальванически оцинкована с голубой пассивацией
Резиновая подкладка
Бутадиенакрилонитрильный каучук (NBR)
- вулканизированная
- чёрный цвет
- термостойкость до 120 °C
- Твердость по Шору A 70
Информация
Регулируемые опоры GN 439 используются для установки небольших агрегатов, систем или устройств.
Благодаря наличию резиновой подкладки они обладают амортизирующим, звукопоглощающим эффектом и предотвращают повреждение поверхности. Кроме того, они сконструированы таким образом, чтобы резьбовой шпиндель мог выдерживать сжимающую нагрузку. Это является важным качеством, поскольку упорная шайба не обеспечивает равномерную опору во время регулировки.
Благодаря устойчивому заклепочному соединению резьбового шпинделя и упорной шайбы оказываемые нагрузки надежно передаются на резиновую прокладку.
Техническая информация
По запросу
- Другой диаметр и длина шпинделя
