Серия GN 343.7
GN 343.7
Регулируемые опоры
Пластиковая опора /внутренняя резьба из нержавеющей стали
Регулируемые опоры
Изображения

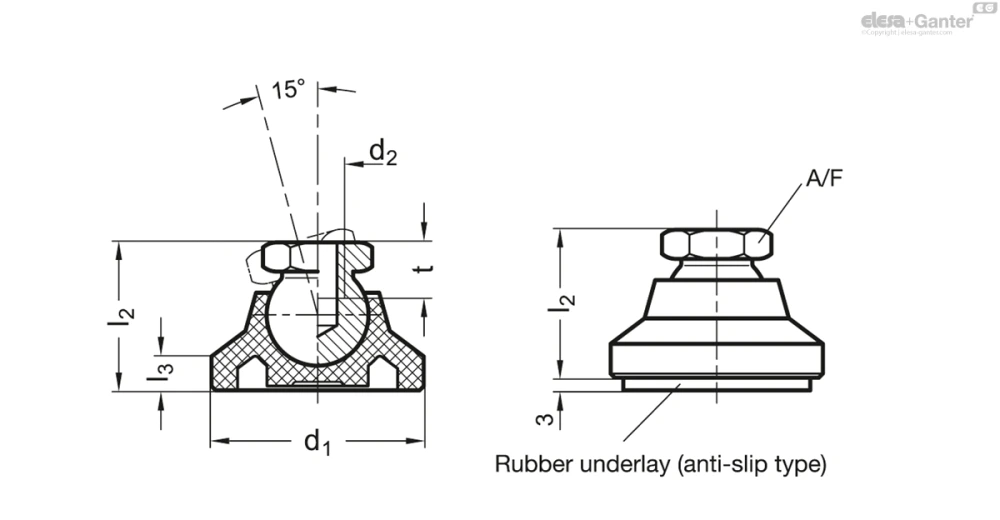

Схемы
GN 343.7
Таблица моделей — Регулируемые опоры
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 343.7-25-M6-A | 25 | M 6 | 18.5 | 4 | 12 | 9 | 5 | 14 | |
| GN 343.7-25-M8-A | 25 | M 8 | 18.5 | 4 | 12 | 9 | 5 | 14 | |
| GN 343.7-32-M8-A | 32 | M 8 | 22.5 | 5 | 12 | 9 | 7 | 15 | |
| GN 343.7-32-M10-A | 32 | M 10 | 22.5 | 5 | 15 | 10.5 | 7 | 22 | |
| GN 343.7-40-M10-A | 40 | M 10 | 25.5 | 6 | 15 | 10.5 | 10 | 26 | |
| GN 343.7-40-M12-A | 40 | M 12 | 25.5 | 6 | 17 | 11.5 | 10 | 33 | |
| GN 343.7-50-M10-A | 50 | M 10 | 27.5 | 7 | 15 | 10.5 | 10 | 24 | |
| GN 343.7-50-M12-A | 50 | M 12 | 27.5 | 7 | 17 | 11.5 | 10 | 39 | |
| GN 343.7-60-M12-A | 60 | M 12 | 35.5 | 8.5 | 17 | 11.5 | 14 | 39 | |
| GN 343.7-60-M16-A | 60 | M 16 | 35.5 | 8.5 | 24 | 16 | 14 | 78 | |
| GN 343.7-25-M6-G | 25 | M 6 | 18.5 | 4 | 12 | 9 | 5 | 18 | |
| GN 343.7-25-M8-G | 25 | M 8 | 18.5 | 4 | 12 | 9 | 5 | 16 | |
| GN 343.7-32-M8-G | 32 | M 8 | 22.5 | 5 | 12 | 9 | 7 | 20 | |
| GN 343.7-32-M10-G | 32 | M 10 | 22.5 | 5 | 15 | 10.5 | 7 | 26 | |
| GN 343.7-40-M10-G | 40 | M 10 | 25.5 | 6 | 15 | 10.5 | 10 | 35 | |
| GN 343.7-40-M12-G | 40 | M 12 | 25.5 | 6 | 17 | 11.5 | 10 | 39 | |
| GN 343.7-50-M10-G | 50 | M 10 | 27.5 | 7 | 15 | 10.5 | 10 | 44 | |
| GN 343.7-50-M12-G | 50 | M 12 | 27.5 | 7 | 17 | 11.5 | 10 | 49 | |
| GN 343.7-60-M12-G | 60 | M 12 | 35.5 | 8.5 | 17 | 11.5 | 14 | 69 | |
| GN 343.7-60-M16-G | 60 | M 16 | 35.5 | 8.5 | 24 | 16 | 14 | 100 |
Характеристики
Types
- Тип A: без резиновой прокладки
- Тип G: с резиновой прокладкой
Ножка: пластик (полиамид ПА)
- армированный стекловолокном
- чёрный цвет, матовая отделка
- термостойкость до 100 °C
Внутренняя резьба
Нержавеющая сталь AISI 303
Резиновая прокладка (NBR)
Твёрдость по Шору А 70, чёрный цвет
Информация
Регулируемые опоры GN 343.7 способны выдерживать высокие статические нагрузки за счёт использования пластикового материала высокой плотности вместе с конструкцией, которая распределяет нагрузку по большему участку.
Превышение статических значений, указанных в таблице выше, может привести к выходу из строя пластмассового компонента.
Значения были получены при помощи ряда испытаний под нагрузкой, во время которых определённое количество регулируемых опор подвергалось вертикальной нагрузке в течение определённого времени.
При нормальных условиях эксплуатации боковая или угловая нагрузка не является редкостью, номинальная нагрузка будет значительно уменьшена, что должно быть принято во внимание.
Регулируемые опоры GN 343.7 поставляются в собранном виде, но являются съёмными.
Техническая информация
По отдельному заказу
- Вариант исполнения ESD (крышка из проводящей пластмассы предотвращает накапливание электростатического заряда)
