Серия GN 343.6

GN 343.6

Регулируемые опоры из нержавеющей стали

Регулируемый шпиндель

Регулируемые опоры из нержавеющей стали

ESDЭлектропроводящий технополимерСпециальный электропроводящий технополимер предотвращает накопление электростатического заряда между телами с разным потенциалом. Маркировка ESD-C (Electrostatic Discharge-Conductive), несмываемо выгравированная на поверхности компонентов, идентифицирует особую характеристику проводимости в соответствии со стандартами EN 100015/1 и IEC 61340-5-1. Идеально подходит для линий сборки электронных компонентов и сред «ESD-Protected». INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 343.6 — Регулируемые опоры из нержавеющей стали

Схемы

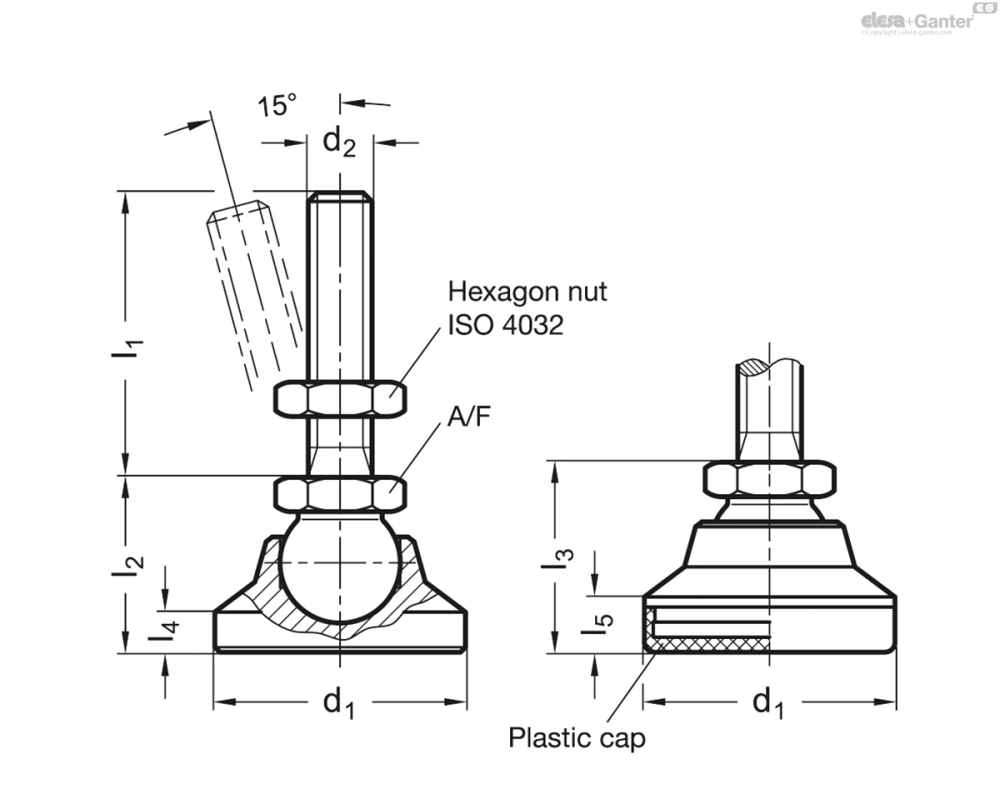

Схема GN 343.6

GN 343.6

Таблица моделей — Регулируемые опоры из нержавеющей стали

Артикул
Вес (г) 3D В корзину
GN 343.6-25-M6-40-KR 25 M 6 40 - 20.5 - 5.5 12 4 42
GN 343.6-25-M6-50-KR 25 M 6 50 - 20.5 - 5.5 12 4 44
GN 343.6-25-M6-63-KR 25 M 6 63 - 20.5 - 5.5 12 4 46
GN 343.6-25-M8-40-KR 25 M 8 40 - 20.5 - 5.5 12 7 50
GN 343.6-25-M8-50-KR 25 M 8 50 - 20.5 - 5.5 12 7 53
GN 343.6-25-M8-63-KR 25 M 8 63 - 20.5 - 5.5 12 7 57
GN 343.6-25-M10-50-KR 25 M 10 50 - 20.5 - 5.5 12 11 67
GN 343.6-25-M10-63-KR 25 M 10 63 - 20.5 - 5.5 12 11 73
GN 343.6-25-M10-80-KR 25 M 10 80 - 20.5 - 5.5 12 11 81
GN 343.6-32-M8-40-KR 32 M 8 40 - 24.5 - 6.5 12 7 77
GN 343.6-32-M8-50-KR 32 M 8 50 - 24.5 - 6.5 12 7 80
GN 343.6-32-M8-63-KR 32 M 8 63 - 24.5 - 6.5 12 7 84
GN 343.6-32-M10-50-KR 32 M 10 50 - 24.5 - 6.5 15 11 100
GN 343.6-32-M10-63-KR 32 M 10 63 - 24.5 - 6.5 15 11 106
GN 343.6-32-M10-80-KR 32 M 10 80 - 24.5 - 6.5 15 11 115
GN 343.6-32-M12-63-KR 32 M 12 63 - 24.5 - 6.5 15 16 121
GN 343.6-32-M12-80-KR 32 M 12 80 - 24.5 - 6.5 15 16 134
GN 343.6-32-M12-100-KR 32 M 12 100 - 24.5 - 6.5 15 16 148
GN 343.6-40-M8-50-KR 40 M 8 50 - 27.5 - 7.5 15 7 126
GN 343.6-40-M8-63-KR 40 M 8 63 - 27.5 - 7.5 15 7 130
GN 343.6-40-M8-80-KR 40 M 8 80 - 27.5 - 7.5 15 7 136
GN 343.6-40-M10-50-KR 40 M 10 50 - 27.5 - 7.5 15 11 142
GN 343.6-40-M10-63-KR 40 M 10 63 - 27.5 - 7.5 15 11 148
GN 343.6-40-M10-80-KR 40 M 10 80 - 27.5 - 7.5 15 11 157
GN 343.6-40-M12-63-KR 40 M 12 63 - 27.5 - 7.5 17 16 167
GN 343.6-40-M12-80-KR 40 M 12 80 - 27.5 - 7.5 17 16 177
GN 343.6-40-M12-100-KR 40 M 12 100 - 27.5 - 7.5 17 16 194
GN 343.6-50-M8-50-KR 50 M 8 50 - 29.5 - 8.5 15 7 190
GN 343.6-50-M8-63-KR 50 M 8 63 - 29.5 - 8.5 15 7 194
GN 343.6-50-M8-80-KR 50 M 8 80 - 29.5 - 8.5 15 7 200
GN 343.6-50-M10-50-KR 50 M 10 50 - 29.5 - 8.5 15 11 206
GN 343.6-50-M10-63-KR 50 M 10 63 - 29.5 - 8.5 15 11 212
GN 343.6-50-M10-80-KR 50 M 10 80 - 29.5 - 8.5 15 11 221
GN 343.6-50-M12-63-KR 50 M 12 63 - 29.5 - 8.5 17 16 230
GN 343.6-50-M12-80-KR 50 M 12 80 - 29.5 - 8.5 17 16 240
GN 343.6-50-M12-100-KR 50 M 12 100 - 29.5 - 8.5 17 16 257
GN 343.6-50-M16-63-KR 50 M 16 63 - 29.5 - 8.5 17 30 284
GN 343.6-50-M16-80-KR 50 M 16 80 - 29.5 - 8.5 17 30 306
GN 343.6-50-M16-100-KR 50 M 16 100 - 29.5 - 8.5 17 30 332
GN 343.6-60-M10-50-KR 60 M 10 50 - 37.5 - 10 17 11 359
GN 343.6-60-M10-63-KR 60 M 10 63 - 37.5 - 10 17 11 365
GN 343.6-60-M10-80-KR 60 M 10 80 - 37.5 - 10 17 11 373
GN 343.6-60-M12-63-KR 60 M 12 63 - 37.5 - 10 17 16 383
GN 343.6-60-M12-80-KR 60 M 12 80 - 37.5 - 10 17 16 393
GN 343.6-60-M12-100-KR 60 M 12 100 - 37.5 - 10 17 16 410
GN 343.6-60-M16-80-KR 60 M 16 80 - 37.5 - 10 24 30 455
GN 343.6-60-M16-100-KR 60 M 16 100 - 37.5 - 10 24 30 485
GN 343.6-60-M16-125-KR 60 M 16 125 - 37.5 - 10 24 30 514
GN 343.6-60-M20-98-KR 60 M 20 98 - 37.5 - 10 24 45 575
GN 343.6-60-M20-138-KR 60 M 20 138 - 37.5 - 10 24 45 656
GN 343.6-60-M20-158-KR 60 M 20 158 - 37.5 - 10 24 45 700
GN 343.6-60-M24-98-KR 60 M 24 98 - 37.5 - 10 24 45 710
GN 343.6-60-M24-138-KR 60 M 24 138 - 37.5 - 10 24 45 824
GN 343.6-60-M24-158-KR 60 M 24 158 - 37.5 - 10 24 45 885
GN 343.6-25-M6-40-KRE 25 M 6 40 - 20.5 - 5.5 12 4 43
GN 343.6-25-M6-50-KRE 25 M 6 50 - 20.5 - 5.5 12 4 45
GN 343.6-25-M6-63-KRE 25 M 6 63 - 20.5 - 5.5 12 4 47
GN 343.6-25-M8-40-KRE 25 M 8 40 - 20.5 - 5.5 12 7 51
GN 343.6-25-M8-50-KRE 25 M 8 50 - 20.5 - 5.5 12 7 54
GN 343.6-25-M8-63-KRE 25 M 8 63 - 20.5 - 5.5 12 7 58
GN 343.6-25-M10-50-KRE 25 M 10 50 - 20.5 - 5.5 12 11 68
GN 343.6-25-M10-63-KRE 25 M 10 63 - 20.5 - 5.5 12 11 74
GN 343.6-25-M10-80-KRE 25 M 10 80 - 20.5 - 5.5 12 11 82
GN 343.6-32-M8-40-KRE 32 M 8 40 - 24.5 - 6.5 12 7 77
GN 343.6-32-M8-50-KRE 32 M 8 50 - 24.5 - 6.5 12 7 80
GN 343.6-32-M8-63-KRE 32 M 8 63 - 24.5 - 6.5 12 7 84
GN 343.6-32-M10-50-KRE 32 M 10 50 - 24.5 - 6.5 15 11 101
GN 343.6-32-M10-63-KRE 32 M 10 63 - 24.5 - 6.5 15 11 107
GN 343.6-32-M10-80-KRE 32 M 10 80 - 24.5 - 6.5 15 11 116
GN 343.6-32-M12-63-KRE 32 M 12 63 - 24.5 - 6.5 15 16 122
GN 343.6-32-M12-80-KRE 32 M 12 80 - 24.5 - 6.5 15 16 135
GN 343.6-32-M12-100-KRE 32 M 12 100 - 24.5 - 6.5 15 16 149
GN 343.6-40-M8-50-KRE 40 M 8 50 - 27.5 - 7.5 15 7 127
GN 343.6-40-M8-63-KRE 40 M 8 63 - 27.5 - 7.5 15 7 131
GN 343.6-40-M8-80-KRE 40 M 8 80 - 27.5 - 7.5 15 7 137
GN 343.6-40-M10-50-KRE 40 M 10 50 - 27.5 - 7.5 15 11 143
GN 343.6-40-M10-63-KRE 40 M 10 63 - 27.5 - 7.5 15 11 149
GN 343.6-40-M10-80-KRE 40 M 10 80 - 27.5 - 7.5 15 11 158
GN 343.6-40-M12-63-KRE 40 M 12 63 - 27.5 - 7.5 17 16 169
GN 343.6-40-M12-80-KRE 40 M 12 80 - 27.5 - 7.5 17 16 179
GN 343.6-40-M12-100-KRE 40 M 12 100 - 27.5 - 7.5 17 16 196
GN 343.6-50-M8-50-KRE 50 M 8 50 - 29.5 - 8.5 15 7 191
GN 343.6-50-M8-63-KRE 50 M 8 63 - 29.5 - 8.5 15 7 195
GN 343.6-50-M8-80-KRE 50 M 8 80 - 29.5 - 8.5 15 7 201
GN 343.6-50-M10-50-KRE 50 M 10 50 - 29.5 - 8.5 15 11 207
GN 343.6-50-M10-63-KRE 50 M 10 63 - 29.5 - 8.5 15 11 213
GN 343.6-50-M10-80-KRE 50 M 10 80 - 29.5 - 8.5 15 11 222
GN 343.6-50-M12-63-KRE 50 M 12 63 - 29.5 - 8.5 17 16 231
GN 343.6-50-M12-80-KRE 50 M 12 80 - 29.5 - 8.5 17 16 241
GN 343.6-50-M12-100-KRE 50 M 12 100 - 29.5 - 8.5 17 16 258
GN 343.6-50-M16-63-KRE 50 M 16 63 - 29.5 - 8.5 17 30 284
GN 343.6-50-M16-80-KRE 50 M 16 80 - 29.5 - 8.5 17 30 306
GN 343.6-50-M16-100-KRE 50 M 16 100 - 29.5 - 8.5 17 30 332
GN 343.6-60-M10-50-KRE 60 M 10 50 - 37.5 - 10 17 11 363
GN 343.6-60-M10-63-KRE 60 M 10 63 - 37.5 - 10 17 11 369
GN 343.6-60-M10-80-KRE 60 M 10 80 - 37.5 - 10 17 11 377
GN 343.6-60-M12-63-KRE 60 M 12 63 - 37.5 - 10 17 16 387
GN 343.6-60-M12-80-KRE 60 M 12 80 - 37.5 - 10 17 16 397
GN 343.6-60-M12-100-KRE 60 M 12 100 - 37.5 - 10 17 16 414
GN 343.6-60-M16-80-KRE 60 M 16 80 - 37.5 - 10 24 30 459
GN 343.6-60-M16-100-KRE 60 M 16 100 - 37.5 - 10 24 30 489
GN 343.6-60-M16-125-KRE 60 M 16 125 - 37.5 - 10 24 30 518
GN 343.6-60-M20-98-KRE 60 M 20 98 - 37.5 - 10 24 45 579
GN 343.6-60-M20-138-KRE 60 M 20 138 - 37.5 - 10 24 45 660
GN 343.6-60-M20-158-KRE 60 M 20 158 - 37.5 - 10 24 45 704
GN 343.6-60-M24-98-KRE 60 M 24 98 - 37.5 - 10 24 45 714
GN 343.6-60-M24-138-KRE 60 M 24 138 - 37.5 - 10 24 45 828
GN 343.6-60-M24-158-KRE 60 M 24 158 - 37.5 - 10 24 45 889
GN 343.6-25-M6-40-KS 25 M 6 40 - 20.5 - 5.5 12 4 44
GN 343.6-25-M6-50-KS 25 M 6 50 - 20.5 - 5.5 12 4 46
GN 343.6-25-M6-63-KS 25 M 6 63 - 20.5 - 5.5 12 4 48
GN 343.6-25-M8-40-KS 25 M 8 40 - 20.5 - 5.5 12 7 52
GN 343.6-25-M8-50-KS 25 M 8 50 - 20.5 - 5.5 12 7 55
GN 343.6-25-M8-63-KS 25 M 8 63 - 20.5 - 5.5 12 7 59
GN 343.6-25-M10-50-KS 25 M 10 50 - 20.5 - 5.5 12 11 69
GN 343.6-25-M10-63-KS 25 M 10 63 - 20.5 - 5.5 12 11 75
GN 343.6-25-M10-80-KS 25 M 10 80 - 20.5 - 5.5 12 11 83
GN 343.6-32-M8-40-KS 32 M 8 40 - 24.5 - 6.5 15 7 80
GN 343.6-32-M8-50-KS 32 M 8 50 - 24.5 - 6.5 15 7 83
GN 343.6-32-M8-63-KS 32 M 8 63 - 24.5 - 6.5 15 7 87
GN 343.6-32-M10-50-KS 32 M 10 50 - 24.5 - 6.5 15 11 104
GN 343.6-32-M10-63-KS 32 M 10 63 - 24.5 - 6.5 15 11 110
GN 343.6-32-M10-80-KS 32 M 10 80 - 24.5 - 6.5 15 11 119
GN 343.6-32-M12-63-KS 32 M 12 63 - 24.5 - 6.5 15 16 125
GN 343.6-32-M12-80-KS 32 M 12 80 - 24.5 - 6.5 15 16 138
GN 343.6-32-M12-100-KS 32 M 12 100 - 24.5 - 6.5 15 16 152
GN 343.6-40-M8-50-KS 40 M 8 50 - 27.5 - 7.5 15 7 132
GN 343.6-40-M8-63-KS 40 M 8 63 - 27.5 - 7.5 15 7 136
GN 343.6-40-M8-80-KS 40 M 8 80 - 27.5 - 7.5 15 7 142
GN 343.6-40-M10-50-KS 40 M 10 50 - 27.5 - 7.5 15 11 148
GN 343.6-40-M10-63-KS 40 M 10 63 - 27.5 - 7.5 15 11 154
GN 343.6-40-M10-80-KS 40 M 10 80 - 27.5 - 7.5 15 11 163
GN 343.6-40-M12-63-KS 40 M 12 63 - 27.5 - 7.5 17 16 174
GN 343.6-40-M12-80-KS 40 M 12 80 - 27.5 - 7.5 17 16 184
GN 343.6-40-M12-100-KS 40 M 12 100 - 27.5 - 7.5 17 16 201
GN 343.6-50-M8-50-KS 50 M 8 50 - 29.5 - 8.5 15 7 202
GN 343.6-50-M8-63-KS 50 M 8 63 - 29.5 - 8.5 15 7 206
GN 343.6-50-M8-80-KS 50 M 8 80 - 29.5 - 8.5 15 7 212
GN 343.6-50-M10-50-KS 50 M 10 50 - 29.5 - 8.5 15 11 218
GN 343.6-50-M10-63-KS 50 M 10 63 - 29.5 - 8.5 15 11 224
GN 343.6-50-M10-80-KS 50 M 10 80 - 29.5 - 8.5 15 11 233
GN 343.6-50-M12-63-KS 50 M 12 63 - 29.5 - 8.5 17 16 240
GN 343.6-50-M12-80-KS 50 M 12 80 - 29.5 - 8.5 17 16 250
GN 343.6-50-M12-100-KS 50 M 12 100 - 29.5 - 8.5 17 16 267
GN 343.6-50-M16-63-KS 50 M 16 63 - 29.5 - 8.5 17 30 293
GN 343.6-50-M16-80-KS 50 M 16 80 - 29.5 - 8.5 17 30 315
GN 343.6-50-M16-100-KS 50 M 16 100 - 29.5 - 8.5 17 30 341
GN 343.6-60-M10-50-KS 60 M 10 50 - 37.5 - 10 17 11 382
GN 343.6-60-M10-63-KS 60 M 10 63 - 37.5 - 10 17 11 388
GN 343.6-60-M10-80-KS 60 M 10 80 - 37.5 - 10 17 11 396
GN 343.6-60-M12-63-KS 60 M 12 63 - 37.5 - 10 17 16 406
GN 343.6-60-M12-80-KS 60 M 12 80 - 37.5 - 10 17 16 416
GN 343.6-60-M12-100-KS 60 M 12 100 - 37.5 - 10 17 16 433
GN 343.6-60-M16-80-KS 60 M 16 80 - 37.5 - 10 24 30 480
GN 343.6-60-M16-100-KS 60 M 16 100 - 37.5 - 10 24 30 510
GN 343.6-60-M16-125-KS 60 M 16 125 - 37.5 - 10 24 30 539
GN 343.6-60-M20-98-KS 60 M 20 98 - 37.5 - 10 24 45 600
GN 343.6-60-M20-138-KS 60 M 20 138 - 37.5 - 10 24 45 681
GN 343.6-60-M20-158-KS 60 M 20 158 - 37.5 - 10 24 45 725
GN 343.6-60-M24-98-KS 60 M 24 98 - 37.5 - 10 24 45 735
GN 343.6-60-M24-138-KS 60 M 24 138 - 37.5 - 10 24 45 849
GN 343.6-60-M24-158-KS 60 M 24 158 - 37.5 - 10 24 45 910
GN 343.6-25-M6-40-KSE 25 M 6 40 - 20.5 - 5.5 12 4 44
GN 343.6-25-M6-50-KSE 25 M 6 50 - 20.5 - 5.5 12 4 46
GN 343.6-25-M6-63-KSE 25 M 6 63 - 20.5 - 5.5 12 4 48
GN 343.6-25-M8-40-KSE 25 M 8 40 - 20.5 - 5.5 12 7 51
GN 343.6-25-M8-50-KSE 25 M 8 50 - 20.5 - 5.5 12 7 54
GN 343.6-25-M8-63-KSE 25 M 8 63 - 20.5 - 5.5 12 7 58
GN 343.6-25-M10-50-KSE 25 M 10 50 - 20.5 - 5.5 12 11 68
GN 343.6-25-M10-63-KSE 25 M 10 63 - 20.5 - 5.5 12 11 74
GN 343.6-25-M10-80-KSE 25 M 10 80 - 20.5 - 5.5 12 11 82
GN 343.6-32-M8-40-KSE 32 M 8 40 - 24.5 - 6.5 12 7 80
GN 343.6-32-M8-50-KSE 32 M 8 50 - 24.5 - 6.5 12 7 83
GN 343.6-32-M8-63-KSE 32 M 8 63 - 24.5 - 6.5 12 7 87
GN 343.6-32-M10-50-KSE 32 M 10 50 - 24.5 - 6.5 15 11 104
GN 343.6-32-M10-63-KSE 32 M 10 63 - 24.5 - 6.5 15 11 110
GN 343.6-32-M10-80-KSE 32 M 10 80 - 24.5 - 6.5 15 11 119
GN 343.6-32-M12-63-KSE 32 M 12 63 - 24.5 - 6.5 15 16 125
GN 343.6-32-M12-80-KSE 32 M 12 80 - 24.5 - 6.5 15 16 138
GN 343.6-32-M12-100-KSE 32 M 12 100 - 24.5 - 6.5 15 16 152
GN 343.6-40-M8-50-KSE 40 M 8 50 - 27.5 - 7.5 15 7 132
GN 343.6-40-M8-63-KSE 40 M 8 63 - 27.5 - 7.5 15 7 136
GN 343.6-40-M8-80-KSE 40 M 8 80 - 27.5 - 7.5 15 7 142
GN 343.6-40-M10-50-KSE 40 M 10 50 - 27.5 - 7.5 15 11 148
GN 343.6-40-M10-63-KSE 40 M 10 63 - 27.5 - 7.5 15 11 154
GN 343.6-40-M10-80-KSE 40 M 10 80 - 27.5 - 7.5 15 11 163
GN 343.6-40-M12-63-KSE 40 M 12 63 - 27.5 - 7.5 17 16 173
GN 343.6-40-M12-80-KSE 40 M 12 80 - 27.5 - 7.5 17 16 183
GN 343.6-40-M12-100-KSE 40 M 12 100 - 27.5 - 7.5 17 16 200
GN 343.6-50-M8-50-KSE 50 M 8 50 - 29.5 - 8.5 15 7 202
GN 343.6-50-M8-63-KSE 50 M 8 63 - 29.5 - 8.5 15 7 206
GN 343.6-50-M8-80-KSE 50 M 8 80 - 29.5 - 8.5 15 7 212
GN 343.6-50-M10-50-KSE 50 M 10 50 - 29.5 - 8.5 15 11 218
GN 343.6-50-M10-63-KSE 50 M 10 63 - 29.5 - 8.5 15 11 224
GN 343.6-50-M10-80-KSE 50 M 10 80 - 29.5 - 8.5 15 11 233
GN 343.6-50-M12-63-KSE 50 M 12 63 - 29.5 - 8.5 17 16 240
GN 343.6-50-M12-80-KSE 50 M 12 80 - 29.5 - 8.5 17 16 250
GN 343.6-50-M12-100-KSE 50 M 12 100 - 29.5 - 8.5 17 16 267
GN 343.6-50-M16-63-KSE 50 M 16 63 - 29.5 - 8.5 17 30 293
GN 343.6-50-M16-80-KSE 50 M 16 80 - 29.5 - 8.5 17 30 315
GN 343.6-50-M16-100-KSE 50 M 16 100 - 29.5 - 8.5 17 30 341
GN 343.6-60-M10-50-KSE 60 M 10 50 - 37.5 - 10 17 11 382
GN 343.6-60-M10-63-KSE 60 M 10 63 - 37.5 - 10 17 11 388
GN 343.6-60-M10-80-KSE 60 M 10 80 - 37.5 - 10 17 11 396
GN 343.6-60-M12-63-KSE 60 M 12 63 - 37.5 - 10 17 16 406
GN 343.6-60-M12-80-KSE 60 M 12 80 - 37.5 - 10 17 16 416
GN 343.6-60-M12-100-KSE 60 M 12 100 - 37.5 - 10 17 16 433
GN 343.6-60-M16-80-KSE 60 M 16 80 - 37.5 - 10 24 30 480
GN 343.6-60-M16-100-KSE 60 M 16 100 - 37.5 - 10 24 30 510
GN 343.6-60-M16-125-KSE 60 M 16 125 - 37.5 - 10 24 30 539
GN 343.6-60-M20-98-KSE 60 M 20 98 - 37.5 - 10 24 45 599
GN 343.6-60-M20-138-KSE 60 M 20 138 - 37.5 - 10 24 45 680
GN 343.6-60-M20-158-KSE 60 M 20 158 - 37.5 - 10 24 45 724
GN 343.6-60-M24-98-KSE 60 M 24 98 - 37.5 - 10 24 45 734
GN 343.6-60-M24-138-KSE 60 M 24 138 - 37.5 - 10 24 45 849
GN 343.6-60-M24-158-KSE 60 M 24 158 - 37.5 - 10 24 45 909
GN 343.6-25-M6-40-OS 25 M 6 40 19 - 4 - 12 4 45
GN 343.6-25-M6-50-OS 25 M 6 50 19 - 4 - 12 4 46
GN 343.6-25-M6-63-OS 25 M 6 63 19 - 4 - 12 4 48
GN 343.6-25-M8-40-OS 25 M 8 40 19 - 4 - 12 7 53
GN 343.6-25-M8-50-OS 25 M 8 50 19 - 4 - 12 7 50
GN 343.6-25-M8-63-OS 25 M 8 63 19 - 4 - 12 7 62
GN 343.6-25-M10-50-OS 25 M 10 50 19 - 4 - 12 11 70
GN 343.6-25-M10-63-OS 25 M 10 63 19 - 4 - 12 11 76
GN 343.6-25-M10-80-OS 25 M 10 80 19 - 4 - 12 11 85
GN 343.6-32-M8-40-OS 32 M 8 40 23 - 5 - 12 7 84
GN 343.6-32-M8-50-OS 32 M 8 50 23 - 5 - 12 7 80
GN 343.6-32-M8-63-OS 32 M 8 63 23 - 5 - 12 7 90
GN 343.6-32-M10-50-OS 32 M 10 50 23 - 5 - 15 11 109
GN 343.6-32-M10-63-OS 32 M 10 63 23 - 5 - 15 11 110
GN 343.6-32-M10-80-OS 32 M 10 80 23 - 5 - 15 11 100
GN 343.6-32-M12-63-OS 32 M 12 63 23 - 5 - 15 16 132
GN 343.6-32-M12-80-OS 32 M 12 80 23 - 5 - 15 16 142
GN 343.6-32-M12-100-OS 32 M 12 100 23 - 5 - 15 16 156
GN 343.6-40-M8-50-OS 40 M 8 50 26 - 6 - 15 7 140
GN 343.6-40-M8-63-OS 40 M 8 63 26 - 6 - 15 7 144
GN 343.6-40-M8-80-OS 40 M 8 80 26 - 6 - 15 7 148
GN 343.6-40-M10-50-OS 40 M 10 50 26 - 6 - 15 11 152
GN 343.6-40-M10-63-OS 40 M 10 63 26 - 6 - 15 11 160
GN 343.6-40-M10-80-OS 40 M 10 80 26 - 6 - 15 11 160
GN 343.6-40-M12-63-OS 40 M 12 63 26 - 6 - 17 16 179
GN 343.6-40-M12-80-OS 40 M 12 80 26 - 6 - 17 16 200
GN 343.6-40-M12-100-OS 40 M 12 100 26 - 6 - 17 16 207
GN 343.6-50-M8-50-OS 50 M 8 50 26 - 7 - 15 7 212
GN 343.6-50-M8-63-OS 50 M 8 63 26 - 7 - 15 7 215
GN 343.6-50-M8-80-OS 50 M 8 80 26 - 7 - 15 7 221
GN 343.6-50-M10-50-OS 50 M 10 50 28 - 7 - 15 11 220
GN 343.6-50-M10-63-OS 50 M 10 63 28 - 7 - 15 11 200
GN 343.6-50-M10-80-OS 50 M 10 80 28 - 7 - 15 11 250
GN 343.6-50-M12-63-OS 50 M 12 63 28 - 7 - 17 16 250
GN 343.6-50-M12-80-OS 50 M 12 80 28 - 7 - 17 16 260
GN 343.6-50-M12-100-OS 50 M 12 100 28 - 7 - 17 16 275
GN 343.6-50-M16-63-OS 50 M 16 63 28 - 7 - 17 30 301
GN 343.6-50-M16-80-OS 50 M 16 80 28 - 7 - 17 30 325
GN 343.6-50-M16-100-OS 50 M 16 100 28 - 7 - 17 30 350
GN 343.6-60-M10-50-OS 60 M 10 50 36 - 8.5 - 17 11 390
GN 343.6-60-M10-63-OS 60 M 10 63 36 - 8.5 - 17 11 400
GN 343.6-60-M10-80-OS 60 M 10 80 36 - 8.5 - 17 11 405
GN 343.6-60-M12-63-OS 60 M 12 63 36 - 8.5 - 17 16 400
GN 343.6-60-M12-80-OS 60 M 12 80 36 - 8.5 - 17 16 440
GN 343.6-60-M12-100-OS 60 M 12 100 36 - 8.5 - 17 16 460
GN 343.6-60-M16-80-OS 60 M 16 80 36 - 8.5 - 24 30 450
GN 343.6-60-M16-100-OS 60 M 16 100 36 - 8.5 - 24 30 470
GN 343.6-60-M16-125-OS 60 M 16 125 36 - 8.5 - 24 30 552
GN 343.6-60-M20-98-OS 60 M 20 98 36 - 8.5 - 24 45 616
GN 343.6-60-M20-138-OS 60 M 20 138 36 - 8.5 - 24 45 550
GN 343.6-60-M20-158-OS 60 M 20 158 36 - 8.5 - 24 45 740
GN 343.6-60-M24-98-OS 60 M 24 98 36 - 8.5 - 24 45 720
GN 343.6-60-M24-138-OS 60 M 24 138 36 - 8.5 - 24 45 860
GN 343.6-60-M24-158-OS 60 M 24 158 36 - 8.5 - 24 45 900
Технические данные (PDF)

Характеристики

Типы

  • Тип OS: без пластмассового диска
  • Тип KS: с пластмассовым диском, скользящий
  • Тип KR: с пластмассовым диском, нескользящий
  • Тип KSE: с пластмассовым диском, скользящий, электропроводящий (антистатический)
  • Тип KRE: с пластмассовым диском, нескользящий, электропроводящий (антистатический)

Нержавеющая сталь AISI 303

Тип KS / KSE

Пластмассовая крышка, полиацеталь (POM)

KS: белый цвет (естественный цвет) RAL 9001

KSE: чёрный цвет, электропроводящий

Удельное поверхностное сопротивление: < 106 Ом

Удельное объёмное сопротивление: < 107 Ом

DIN EN 61340-5-1 / 61340-2-3

Тип KR / KRE

Пластмассовая крышка из эластомера (TPE), твёрдость по Шору А 78≈

KR: чёрный цвет

KRE: чёрный цвет, электропроводящий

Удельное поверхностное сопротивление: < 106 Ом

Удельное объёмное сопротивление: < 107 Ом

DIN EN 61340-5-1 / 61340-2-3

Шестигранная гайка ISO 4032

Нержавеющая сталь AISI 304

Информация

Статическая нагрузка регулируемых опор GN 343.6 ограничена номинальной нагрузкой шарового шарнира из нержавеющей стали с шпилькой (AISI 303).

Значения статической нагрузки в вышеприведённой таблице относятся к чистой вертикальной нагрузке по отношению к шаровой опоре. При нормальных условиях эксплуатации боковая или угловая нагрузка не являются редкостью и номинальная нагрузка будет значительно уменьшена, что должно быть принято во внимание.

Регулируемые опоры из нержавеющей стали GN 343.6 не могут быть демонтированы.

Техническая информация

Вопрос о продукции

Спросите о серии GN 343.6 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

Загружаю модель…

GN 343.6 — Регулируемые опоры из нержавеющей стали

Чертёж GN 343.6
