Серия GN 343.5
GN 343.5
Регулируемые опоры из нержавеющей стали
Внутренняя резьба
Регулируемые опоры из нержавеющей стали
Изображения

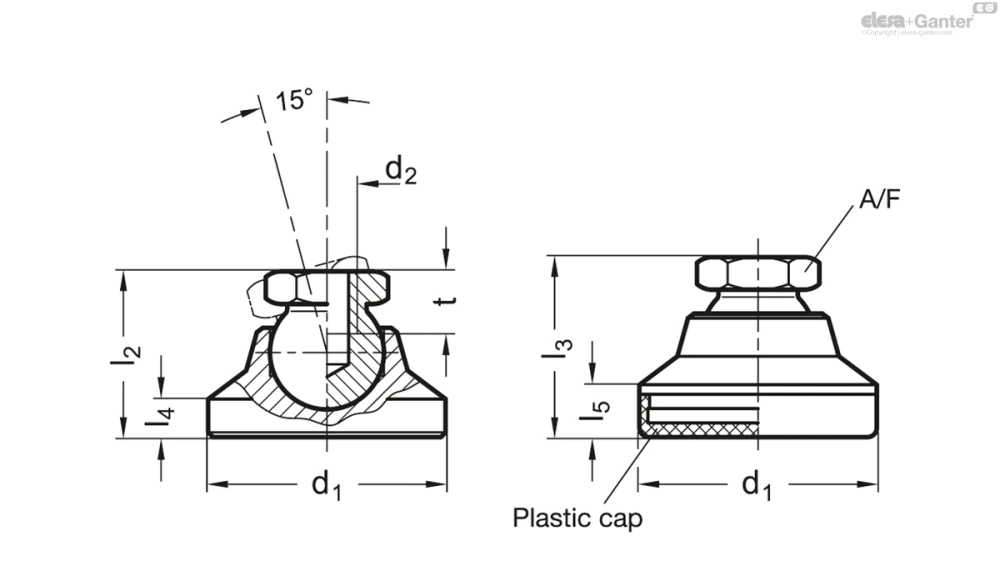

Схемы
GN 343.5
Таблица моделей — Регулируемые опоры из нержавеющей стали
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 343.5-25-M6-KR | 25 | M 6 | - | 20.5 | - | 5.5 | 12 | 9 | 31 | |
| GN 343.5-25-M8-KR | 25 | M 8 | - | 20.5 | - | 5.5 | 12 | 9 | 30 | |
| GN 343.5-32-M8-KR | 32 | M 8 | - | 24.5 | - | 6.5 | 12 | 9 | 57 | |
| GN 343.5-32-M10-KR | 32 | M 10 | - | 24.5 | - | 6.5 | 15 | 10.5 | 59 | |
| GN 343.5-40-M10-KR | 40 | M 10 | - | 27.5 | - | 7.5 | 15 | 10.5 | 101 | |
| GN 343.5-40-M12-KR | 40 | M 12 | - | 27.5 | - | 7.5 | 17 | 11.5 | 99 | |
| GN 343.5-50-M10-KR | 50 | M 10 | - | 29.5 | - | 8.5 | 15 | 10.5 | 165 | |
| GN 343.5-50-M12-KR | 50 | M 12 | - | 29.5 | - | 8.5 | 17 | 11.5 | 162 | |
| GN 343.5-60-M12-KR | 60 | M 12 | - | 37.5 | - | 10 | 17 | 11.5 | 315 | |
| GN 343.5-60-M16-KR | 60 | M 16 | - | 37.5 | - | 10 | 24 | 16 | 295 | |
| GN 343.5-25-M6-KRE | 25 | M 6 | - | 20.5 | - | 5.5 | 12 | 9 | 33 | |
| GN 343.5-25-M8-KRE | 25 | M 8 | - | 20.5 | - | 5.5 | 12 | 9 | 31 | |
| GN 343.5-32-M8-KRE | 32 | M 8 | - | 24.5 | - | 6.5 | 12 | 9 | 57 | |
| GN 343.5-32-M10-KRE | 32 | M 10 | - | 24.5 | - | 6.5 | 15 | 10.5 | 60 | |
| GN 343.5-40-M10-KRE | 40 | M 10 | - | 27.5 | - | 7.5 | 15 | 10.5 | 102 | |
| GN 343.5-40-M12-KRE | 40 | M 12 | - | 27.5 | - | 7.5 | 17 | 11.5 | 101 | |
| GN 343.5-50-M10-KRE | 50 | M 10 | - | 29.5 | - | 8.5 | 15 | 10.5 | 166 | |
| GN 343.5-50-M12-KRE | 50 | M 12 | - | 29.5 | - | 8.5 | 17 | 11.5 | 163 | |
| GN 343.5-60-M12-KRE | 60 | M 12 | - | 37.5 | - | 10 | 17 | 11.5 | 319 | |
| GN 343.5-60-M16-KRE | 60 | M 16 | - | 37.5 | - | 10 | 24 | 16 | 299 | |
| GN 343.5-25-M6-KS | 25 | M 6 | - | 20.5 | - | 5.5 | 12 | 9 | 34 | |
| GN 343.5-25-M8-KS | 25 | M 8 | - | 20.5 | - | 5.5 | 12 | 9 | 32 | |
| GN 343.5-32-M8-KS | 32 | M 8 | - | 24.5 | - | 6.5 | 12 | 9 | 60 | |
| GN 343.5-32-M10-KS | 32 | M 10 | - | 24.5 | - | 6.5 | 15 | 10.5 | 63 | |
| GN 343.5-40-M10-KS | 40 | M 10 | - | 27.5 | - | 7.5 | 15 | 10.5 | 107 | |
| GN 343.5-40-M12-KS | 40 | M 12 | - | 27.5 | - | 7.6 | 17 | 11.5 | 106 | |
| GN 343.5-50-M10-KS | 50 | M 10 | - | 29.5 | - | 8.5 | 15 | 10.5 | 177 | |
| GN 343.5-50-M12-KS | 50 | M 12 | - | 29.5 | - | 8.5 | 17 | 11.5 | 172 | |
| GN 343.5-60-M12-KS | 60 | M 12 | - | 37.5 | - | 10 | 17 | 11.5 | 338 | |
| GN 343.5-60-M16-KS | 60 | M 16 | - | 37.5 | - | 10 | 24 | 16 | 320 | |
| GN 343.5-25-M6-KSE | 25 | M 6 | - | 20.5 | - | 5.5 | 12 | 9 | 33 | |
| GN 343.5-25-M8-KSE | 25 | M 8 | - | 20.5 | - | 5.5 | 12 | 9 | 32 | |
| GN 343.5-32-M8-KSE | 32 | M 8 | - | 24.5 | - | 6.5 | 12 | 9 | 60 | |
| GN 343.5-32-M10-KSE | 32 | M 10 | - | 24.5 | - | 6.5 | 15 | 10.5 | 63 | |
| GN 343.5-40-M10-KSE | 40 | M 10 | - | 27.5 | - | 7.5 | 15 | 10.5 | 107 | |
| GN 343.5-40-M12-KSE | 40 | M 12 | - | 27.5 | - | 7.5 | 17 | 11.5 | 105 | |
| GN 343.5-50-M10-KSE | 50 | M 10 | - | 29.5 | - | 8.5 | 15 | 10.5 | 177 | |
| GN 343.5-50-M12-KSE | 50 | M 12 | - | 29.5 | - | 8.5 | 17 | 11.5 | 172 | |
| GN 343.5-60-M12-KSE | 60 | M 12 | - | 37.5 | - | 10 | 17 | 11.5 | 338 | |
| GN 343.5-60-M16-KSE | 60 | M 16 | - | 37.5 | - | 10 | 24 | 16 | 319 | |
| GN 343.5-25-M6-OS | 25 | M 6 | 19 | - | 4 | - | 12 | 9 | 33 | |
| GN 343.5-25-M8-OS | 25 | M 8 | 19 | - | 4 | - | 12 | 9 | 30 | |
| GN 343.5-32-M8-OS | 32 | M 8 | 23 | - | 5 | - | 12 | 9 | 60 | |
| GN 343.5-32-M10-OS | 32 | M 10 | 23 | - | 5 | - | 15 | 10.5 | 64 | |
| GN 343.5-40-M10-OS | 40 | M 10 | 26 | - | 6 | - | 15 | 10. 5 | 100 | |
| GN 343.5-40-M12-OS | 40 | M 12 | 26 | - | 6 | - | 17 | 11.5 | 100 | |
| GN 343.5-50-M10-OS | 50 | M 10 | 28 | - | 7 | - | 15 | 10.5 | 180 | |
| GN 343.5-50-M12-OS | 50 | M 12 | 28 | - | 7 | - | 17 | 11.5 | 177 | |
| GN 343.5-60-M12-OS | 60 | M 12 | 36 | - | 8.5 | - | 17 | 11.5 | 340 | |
| GN 343.5-60-M16-OS | 60 | M 16 | 36 | - | 8.5 | - | 24 | 16 | 325 |
Характеристики
Types
- Тип OS: без пластмассового диска
- Тип KS: с пластмассовым диском, скользящий
- Тип KR: с пластмассовым диском, нескользящий
- Тип KSE: с пластмассовым диском, скользящий, электропроводящий (антистатический)
- Тип KRE: с пластмассовым диском, нескользящий, электропроводящий (антистатический)
Нержавеющая сталь AISI 303
Тип KS / KSE
Пластмассовая крышка, полиацеталь (POM)
KS: белый цвет (естественный цвет) RAL 9001
KSE: чёрный цвет, электропроводящий
Удельное поверхностное сопротивление: < 106 Ом
Удельное объёмное сопротивление: < 107 Ом
DIN EN 61340-5-1 / 61340-2-3
Тип KR / KRE
Пластмассовая крышка из эластомера (ТПЭ), твёрдость по Шору А 78≈
KR: чёрный цвет
KRE: чёрный цвет, электропроводящий
Удельное поверхностное сопротивление: < 106 Ом
Удельное объёмное сопротивление: < 107 Ом
DIN EN 61340-5-1 / 61340-2-3
Информация
Статическая нагрузка регулируемых опор из нержавеющей стали GN 343.5 ограничена номинальной нагрузкой шарового шарнира (AISI 303).
Значения статической нагрузки в вышеприведённой таблице относятся к чистой вертикальной нагрузке по отношению к шаровой опоре. При нормальных условиях эксплуатации боковая или угловая нагрузка не являются редкостью и номинальная нагрузка будет значительно уменьшена, что должно быть принято во внимание.
Регулируемые опоры GN 343.5 не могут быть демонтированы.
Техническая информация
Вопрос о продукции
Спросите о серии GN 343.5 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
