Регулируемые опоры

Oснование пластиковое, внутренняя резьба

Регулируемые опоры

Таблица (PDF)

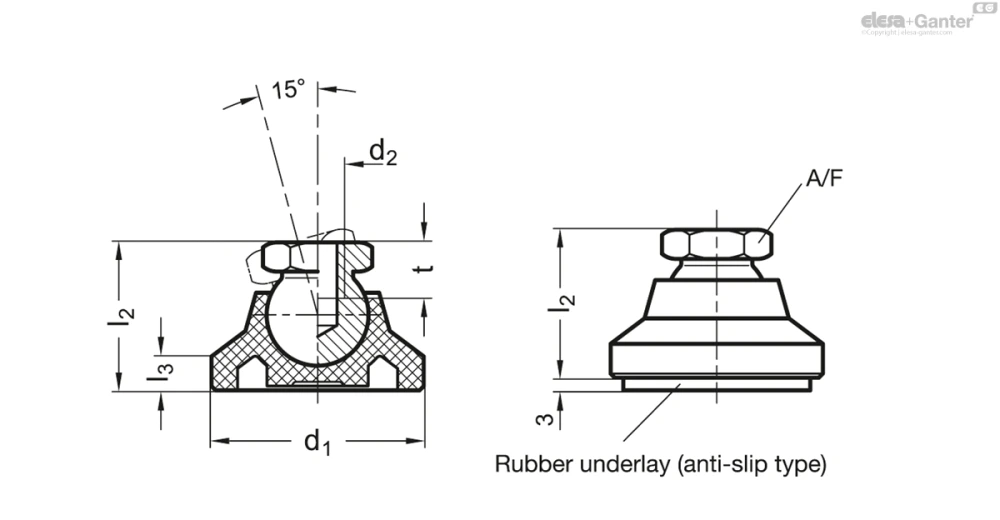

GN 343.3

Таблица моделей — Регулируемые опоры

Артикул	d₁	d₂	l₂	l₃	A/F	t мин.	Статическая нагрузка в кН	Вес (г)
GN 343.3-25-M6-A	25	M 6	18.5	4	12	9	5	14
GN 343.3-25-M8-A	25	M 8	18.5	4	12	9	5	13
GN 343.3-32-M8-A	32	M 8	22.5	5	12	9	7	15
GN 343.3-32-M10-A	32	M 10	22.5	5	15	10.5	7	22
GN 343.3-40-M10-A	40	M 10	25.5	6	15	10.5	10	26
GN 343.3-40-M12-A	40	M 12	25.5	6	17	11.5	10	33
GN 343.3-50-M10-A	50	M 10	27.5	7	15	10.5	10	34
GN 343.3-50-M12-A	50	M 12	27.5	7	17	11.5	10	39
GN 343.3-60-M12-A	60	M 12	35.5	8.5	17	11.5	14	52
GN 343.3-60-M16-A	60	M 16	35.5	8.5	24	16	14	79
GN 343.3-25-M6-G	25	M 6	18.5	4	12	9	5	16
GN 343.3-25-M8-G	25	M 8	18.5	4	12	9	5	14
GN 343.3-32-M8-G	32	M 8	22.5	5	12	9	7	20
GN 343.3-32-M10-G	32	M 10	22.5	5	15	10.5	7	26
GN 343.3-40-M10-G	40	M 10	25.5	6	15	10.5	10	26
GN 343.3-40-M12-G	40	M 12	25.5	6	17	11.5	10	40
GN 343.3-50-M10-G	50	M 10	27.5	7	15	10.5	10	40
GN 343.3-50-M12-G	50	M 12	27.5	7	17	11.5	10	50
GN 343.3-60-M12-G	60	M 12	35.5	8.5	17	11.5	14	57
GN 343.3-60-M16-G	60	M 16	35.5	8.5	24	16	14	96

3D-модель Технические данные (PDF)

Характеристики

Types

Тип A: без резиновой прокладки

Тип G: с резиновой прокладкой

Ножка: пластик (полиамид ПА)

армирование стекловолокном

чёрный цвет, матовая отделка

термостойкость до 100 °C

Внутренняя резьба

Сталь

Класс прочности на разрыв 5.8

zinc plated, blue passivated

Шестигранная гайка ISO 4032

Сталь

zinc plated, blue passivated

Резиновая прокладка (NBR)

Твёрдость по Шору А 70, чёрный цвет

Информация

Регулируемые опоры GN 343.3 способны выдерживать высокие статические нагрузки за счёт использования пластикового материала высокой плотности вместе с конструкцией, которая распределяет нагрузку по большему участку.

Превышение статических значений, указанных в таблице выше, может привести к выходу из строя пластмассового компонента.

Указанные значения были получены при помощи ряда испытаний под нагрузкой, во время которых определённое количество регулируемых опор подвергалось вертикальной нагрузке в течение определённого времени.

При нормальных условиях эксплуатации боковая или угловая нагрузка не является редкостью, номинальная нагрузка будет значительно уменьшена, что должно быть принято во внимание.

Регулируемые опоры GN 343.3 поставляются в собранном виде, но являются съёмными.
