Серия GN 343.2

GN 343.2

Регулируемые опоры

Опора, стальная шпилька

Регулируемые опоры

ESDЭлектропроводящий технополимерСпециальный электропроводящий технополимер предотвращает накопление электростатического заряда между телами с разным потенциалом. Маркировка ESD-C (Electrostatic Discharge-Conductive), несмываемо выгравированная на поверхности компонентов, идентифицирует особую характеристику проводимости в соответствии со стандартами EN 100015/1 и IEC 61340-5-1. Идеально подходит для линий сборки электронных компонентов и сред «ESD-Protected». Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 343.2 — Регулируемые опоры

Схемы

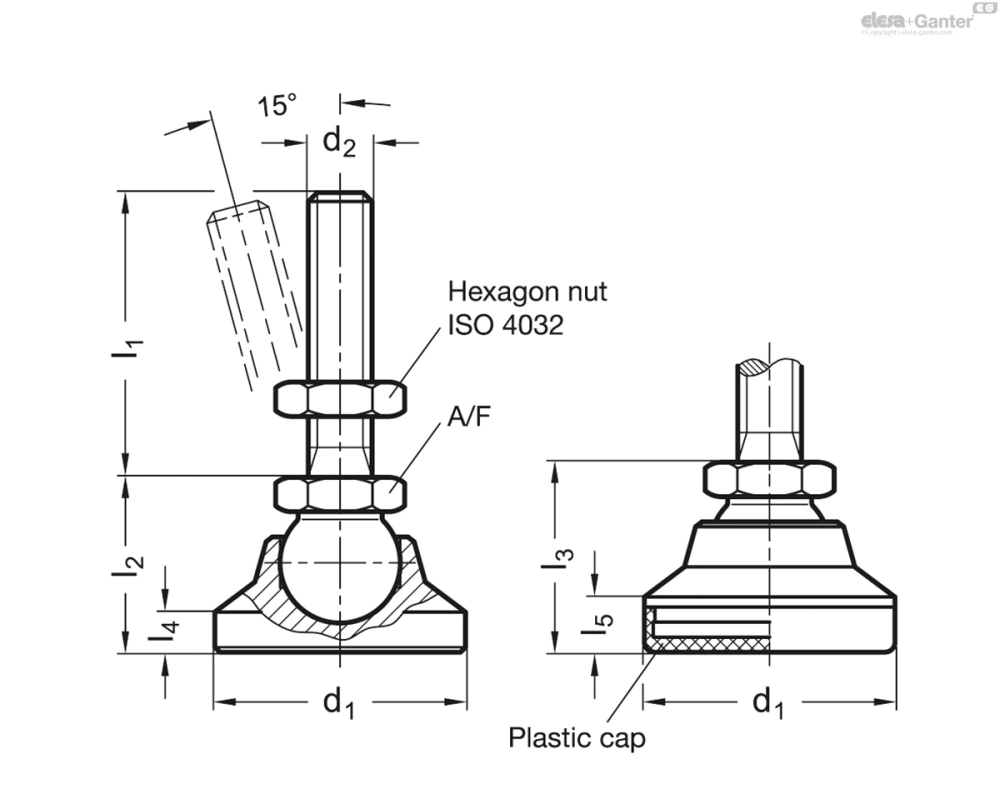

Схема GN 343.2

GN 343.2

Таблица моделей — Регулируемые опоры

Артикул
Вес (г) В корзину
GN 343.2-25-M6-40-KR 25 M 6 40 - 20.5 - 5.5 12 7.5 43
GN 343.2-25-M6-50-KR 25 M 6 50 - 20.5 - 5.5 12 7.5 45
GN 343.2-25-M6-63-KR 25 M 6 63 - 20.5 - 5.5 12 7.5 47
GN 343.2-25-M8-40-KR 25 M 8 40 - 20.5 - 5.5 12 14 50
GN 343.2-25-M8-50-KR 25 M 8 50 - 20.5 - 5.5 12 14 53
GN 343.2-25-M8-63-KR 25 M 8 63 - 20.5 - 5.5 12 14 57
GN 343.2-25-M10-50-KR 25 M 10 50 - 20.5 - 5.5 12 23 67
GN 343.2-25-M10-63-KR 25 M 10 63 - 20.5 - 5.5 12 23 73
GN 343.2-25-M10-80-KR 25 M 10 80 - 20.5 - 5.5 12 23 81
GN 343.2-32-M8-40-KR 32 M 8 40 - 24.5 - 6.5 15 14 77
GN 343.2-32-M8-50-KR 32 M 8 50 - 24.5 - 6.5 15 14 80
GN 343.2-32-M8-63-KR 32 M 8 63 - 24.5 - 6.5 15 14 84
GN 343.2-32-M10-50-KR 32 M 10 50 - 24.5 - 6.5 15 23 100
GN 343.2-32-M10-63-KR 32 M 10 63 - 24.5 - 6.5 15 23 106
GN 343.2-32-M10-80-KR 32 M 10 80 - 24.5 - 6.5 15 23 115
GN 343.2-32-M12-63-KR 32 M 12 63 - 24.5 - 6.5 15 33 123
GN 343.2-32-M12-80-KR 32 M 12 80 - 24.5 - 6.5 15 33 136
GN 343.2-32-M12-100-KR 32 M 12 100 - 24.5 - 6.5 15 33 150
GN 343.2-40-M8-50-KR 40 M 8 50 - 27.5 - 7.5 15 14 126
GN 343.2-40-M8-63-KR 40 M 8 63 - 27.5 - 7.5 15 14 130
GN 343.2-40-M8-80-KR 40 M 8 80 - 27.5 - 7.5 15 14 136
GN 343.2-40-M10-50-KR 40 M 10 50 - 27.5 - 7.5 15 23 142
GN 343.2-40-M10-63-KR 40 M 10 63 - 27.5 - 7.5 15 23 148
GN 343.2-40-M10-80-KR 40 M 10 80 - 27.5 - 7.5 15 23 157
GN 343.2-40-M12-63-KR 40 M 12 63 - 27.5 - 7.5 17 33 169
GN 343.2-40-M12-80-KR 40 M 12 80 - 27.5 - 7.5 17 33 179
GN 343.2-40-M12-100-KR 40 M 12 100 - 27.5 - 7.5 17 33 196
GN 343.2-50-M8-50-KR 50 M 8 50 - 29.5 - 8.5 15 14 191
GN 343.2-50-M8-63-KR 50 M 8 63 - 29.5 - 8.5 15 14 195
GN 343.2-50-M8-80-KR 50 M 8 80 - 29.5 - 8.5 15 14 201
GN 343.2-50-M10-50-KR 50 M 10 50 - 29.5 - 8.5 15 23 206
GN 343.2-50-M10-63-KR 50 M 10 63 - 29.5 - 8.5 15 23 212
GN 343.2-50-M10-80-KR 50 M 10 80 - 29.5 - 8.5 15 23 221
GN 343.2-50-M12-63-KR 50 M 12 63 - 29.5 - 8.5 17 33 232
GN 343.2-50-M12-80-KR 50 M 12 80 - 29.5 - 8.5 17 33 242
GN 343.2-50-M12-100-KR 50 M 12 100 - 29.5 - 8.5 17 33 259
GN 343.2-50-M16-63-KR 50 M 16 63 - 29.5 - 8.5 17 40 284
GN 343.2-50-M16-80-KR 50 M 16 80 - 29.5 - 8.5 17 40 305
GN 343.2-50-M16-100-KR 50 M 16 100 - 29.5 - 8.5 17 40 332
GN 343.2-60-M10-50-KR 60 M 10 50 - 37.5 - 10 17 23 359
GN 343.2-60-M10-63-KR 60 M 10 63 - 37.5 - 10 17 23 365
GN 343.2-60-M10-80-KR 60 M 10 80 - 37.5 - 10 17 23 373
GN 343.2-60-M12-63-KR 60 M 12 63 - 37.5 - 10 17 33 385
GN 343.2-60-M12-80-KR 60 M 12 80 - 37.5 - 10 17 33 395
GN 343.2-60-M12-100-KR 60 M 12 100 - 37.5 - 10 17 33 412
GN 343.2-60-M16-80-KR 60 M 16 80 - 37.5 - 10 24 62 455
GN 343.2-60-M16-100-KR 60 M 16 100 - 37.5 - 10 24 62 485
GN 343.2-60-M16-125-KR 60 M 16 125 - 37.5 - 10 24 62 514
GN 343.2-60-M20-98-KR 60 M 20 98 - 37.5 - 10 24 95 584
GN 343.2-60-M20-138-KR 60 M 20 138 - 37.5 - 10 24 95 665
GN 343.2-60-M20-158-KR 60 M 20 158 - 37.5 - 10 24 95 709
GN 343.2-60-M24-98-KR 60 M 24 98 - 37.5 - 10 24 95 715
GN 343.2-60-M24-138-KR 60 M 24 138 - 37.5 - 10 24 95 829
GN 343.2-60-M24-158-KR 60 M 24 158 - 37.5 - 10 24 95 890
GN 343.2-25-M6-40-KRE 25 M 6 40 - 20.5 - 5.5 12 7.5 44
GN 343.2-25-M6-50-KRE 25 M 6 50 - 20.5 - 5.5 12 7.5 46
GN 343.2-25-M6-63-KRE 25 M 6 63 - 20.5 - 5.5 12 7.5 48
GN 343.2-25-M8-40-KRE 25 M 8 40 - 20.5 - 5.5 12 14 52
GN 343.2-25-M8-50-KRE 25 M 8 50 - 20.5 - 5.5 12 14 55
GN 343.2-25-M8-63-KRE 25 M 8 63 - 20.5 - 5.5 12 14 59
GN 343.2-25-M10-50-KRE 25 M 10 50 - 20.5 - 5.5 12 23 68
GN 343.2-25-M10-63-KRE 25 M 10 63 - 20.5 - 5.5 12 23 74
GN 343.2-25-M10-80-KRE 25 M 10 80 - 20.5 - 5.5 12 23 82
GN 343.2-32-M8-40-KRE 32 M 8 40 - 24.5 - 6.5 15 14 78
GN 343.2-32-M8-50-KRE 32 M 8 50 - 24.5 - 6.5 15 14 81
GN 343.2-32-M8-63-KRE 32 M 8 63 - 24.5 - 6.5 15 14 85
GN 343.2-32-M10-50-KRE 32 M 10 50 - 24.5 - 6.5 15 23 101
GN 343.2-32-M10-63-KRE 32 M 10 63 - 24.5 - 6.5 15 23 107
GN 343.2-32-M10-80-KRE 32 M 10 80 - 24.5 - 6.5 15 23 116
GN 343.2-32-M12-63-KRE 32 M 12 63 - 24.5 - 6.5 15 33 124
GN 343.2-32-M12-80-KRE 32 M 12 80 - 24.5 - 6.5 15 33 137
GN 343.2-32-M12-100-KRE 32 M 12 100 - 24.5 - 6.5 15 33 151
GN 343.2-40-M8-50-KRE 40 M 8 50 - 27.5 - 7.5 15 14 128
GN 343.2-40-M8-63-KRE 40 M 8 63 - 27.5 - 7.5 15 14 132
GN 343.2-40-M8-80-KRE 40 M 8 80 - 27.5 - 7.5 15 14 138
GN 343.2-40-M10-50-KRE 40 M 10 50 - 27.5 - 7.5 15 23 143
GN 343.2-40-M10-63-KRE 40 M 10 63 - 27.5 - 7.5 15 23 149
GN 343.2-40-M10-80-KRE 40 M 10 80 - 27.5 - 7.5 15 23 158
GN 343.2-40-M12-63-KRE 40 M 12 63 - 27.5 - 7.5 17 33 171
GN 343.2-40-M12-80-KRE 40 M 12 80 - 27.5 - 7.5 17 33 181
GN 343.2-40-M12-100-KRE 40 M 12 100 - 27.5 - 7.5 17 33 198
GN 343.2-50-M8-50-KRE 50 M 8 50 - 29.5 - 8.5 15 14 191
GN 343.2-50-M8-63-KRE 50 M 8 63 - 29.5 - 8.5 15 14 195
GN 343.2-50-M8-80-KRE 50 M 8 80 - 29.5 - 8.5 15 14 201
GN 343.2-50-M10-50-KRE 50 M 10 50 - 29.5 - 8.5 15 23 207
GN 343.2-50-M10-63-KRE 50 M 10 63 - 29.5 - 8.5 15 23 213
GN 343.2-50-M10-80-KRE 50 M 10 80 - 29.5 - 8.5 15 23 222
GN 343.2-50-M12-63-KRE 50 M 12 63 - 29.5 - 8.5 17 33 233
GN 343.2-50-M12-80-KRE 50 M 12 80 - 29.5 - 8.5 17 33 243
GN 343.2-50-M12-100-KRE 50 M 12 100 - 29.5 - 8.5 17 33 260
GN 343.2-50-M16-63-KRE 50 M 16 63 - 29.5 - 8.5 17 40 284
GN 343.2-50-M16-80-KRE 50 M 16 80 - 29.5 - 8.5 17 40 306
GN 343.2-50-M16-100-KRE 50 M 16 100 - 29.5 - 8.5 17 40 332
GN 343.2-60-M10-50-KRE 60 M 10 50 - 37.5 - 10 17 23 363
GN 343.2-60-M10-63-KRE 60 M 10 63 - 37.5 - 10 17 23 369
GN 343.2-60-M10-80-KRE 60 M 10 80 - 37.5 - 10 17 23 377
GN 343.2-60-M12-63-KRE 60 M 12 63 - 37.5 - 10 17 33 389
GN 343.2-60-M12-80-KRE 60 M 12 80 - 37.5 - 10 17 33 399
GN 343.2-60-M12-100-KRE 60 M 12 100 - 37.5 - 10 17 33 416
GN 343.2-60-M16-80-KRE 60 M 16 80 - 37.5 - 10 24 62 459
GN 343.2-60-M16-100-KRE 60 M 16 100 - 37.5 - 10 24 62 489
GN 343.2-60-M16-125-KRE 60 M 16 125 - 37.5 - 10 24 62 518
GN 343.2-60-M20-98-KRE 60 M 20 98 - 37.5 - 10 24 95 588
GN 343.2-60-M20-138-KRE 60 M 20 138 - 37.5 - 10 24 95 669
GN 343.2-60-M20-158-KRE 60 M 20 158 - 37.5 - 10 24 95 713
GN 343.2-60-M24-98-KRE 60 M 24 98 - 37.5 - 10 24 95 719
GN 343.2-60-M24-138-KRE 60 M 24 138 - 37.5 - 10 24 95 833
GN 343.2-60-M24-158-KRE 60 M 24 158 - 37.5 - 10 24 95 894
GN 343.2-25-M6-40-KS 25 M 6 40 - 20.5 - 5.5 12 7.5 45
GN 343.2-25-M6-50-KS 25 M 6 50 - 20.5 - 5.5 12 7.5 47
GN 343.2-25-M6-63-KS 25 M 6 63 - 20.5 - 5.5 12 7.5 49
GN 343.2-25-M8-40-KS 25 M 8 40 - 20.5 - 5.5 12 14 53
GN 343.2-25-M8-50-KS 25 M 8 50 - 20.5 - 5.5 12 14 56
GN 343.2-25-M8-63-KS 25 M 8 63 - 20.5 - 5.5 12 14 60
GN 343.2-25-M10-50-KS 25 M 10 50 - 20.5 - 5.5 12 23 69
GN 343.2-25-M10-63-KS 25 M 10 63 - 20.5 - 5.5 12 23 75
GN 343.2-25-M10-80-KS 25 M 10 80 - 20.5 - 5.5 12 23 83
GN 343.2-32-M8-40-KS 32 M 8 40 - 24.5 - 6.5 15 14 81
GN 343.2-32-M8-50-KS 32 M 8 50 - 24.5 - 6.5 15 14 84
GN 343.2-32-M8-63-KS 32 M 8 63 - 24.5 - 6.5 15 14 88
GN 343.2-32-M10-50-KS 32 M 10 50 - 24.5 - 6.5 15 23 104
GN 343.2-32-M10-63-KS 32 M 10 63 - 24.5 - 6.5 15 23 110
GN 343.2-32-M10-80-KS 32 M 10 80 - 24.5 - 6.5 15 23 119
GN 343.2-32-M12-63-KS 32 M 12 63 - 24.5 - 6.5 15 33 127
GN 343.2-32-M12-80-KS 32 M 12 80 - 24.5 - 6.5 15 33 140
GN 343.2-32-M12-100-KS 32 M 12 100 - 24.5 - 6.5 15 33 154
GN 343.2-40-M8-50-KS 40 M 8 50 - 27.5 - 7.5 15 14 133
GN 343.2-40-M8-63-KS 40 M 8 63 - 27.5 - 7.5 15 14 137
GN 343.2-40-M8-80-KS 40 M 8 80 - 27.5 - 7.5 15 14 143
GN 343.2-40-M10-50-KS 40 M 10 50 - 27.5 - 7.5 15 23 148
GN 343.2-40-M10-63-KS 40 M 10 63 - 27.5 - 7.5 15 23 154
GN 343.2-40-M10-80-KS 40 M 10 80 - 27.5 - 7.5 15 23 163
GN 343.2-40-M12-63-KS 40 M 12 63 - 27.5 - 7.5 17 33 176
GN 343.2-40-M12-80-KS 40 M 12 80 - 27.5 - 7.5 17 33 186
GN 343.2-40-M12-100-KS 40 M 12 100 - 27.5 - 7.5 17 33 203
GN 343.2-50-M8-50-KS 50 M 8 50 - 29.5 - 8.5 15 14 202
GN 343.2-50-M8-63-KS 50 M 8 63 - 29.5 - 8.5 15 14 206
GN 343.2-50-M8-80-KS 50 M 8 80 - 29.5 - 8.5 15 14 212
GN 343.2-50-M10-50-KS 50 M 10 50 - 29.5 - 8.5 15 23 218
GN 343.2-50-M10-63-KS 50 M 10 63 - 29.5 - 8.5 15 23 224
GN 343.2-50-M10-80-KS 50 M 10 80 - 29.5 - 8.5 15 23 233
GN 343.2-50-M12-63-KS 50 M 12 63 - 29.5 - 8.5 17 33 242
GN 343.2-50-M12-80-KS 50 M 12 80 - 29.5 - 8.5 17 33 252
GN 343.2-50-M12-100-KS 50 M 12 100 - 29.5 - 8.5 17 33 269
GN 343.2-50-M16-63-KS 50 M 16 63 - 29.5 - 8.5 17 40 293
GN 343.2-50-M16-80-KS 50 M 16 80 - 29.5 - 8.5 17 40 315
GN 343.2-50-M16-100-KS 50 M 16 100 - 29.5 - 8.5 17 40 341
GN 343.2-60-M10-50-KS 60 M 10 50 - 37.5 - 10 17 23 382
GN 343.2-60-M10-63-KS 60 M 10 63 - 37.5 - 10 17 23 388
GN 343.2-60-M10-80-KS 60 M 10 80 - 37.5 - 10 17 23 396
GN 343.2-60-M12-63-KS 60 M 12 63 - 37.5 - 10 17 33 408
GN 343.2-60-M12-80-KS 60 M 12 80 - 37.5 - 10 17 33 418
GN 343.2-60-M12-100-KS 60 M 12 100 - 37.5 - 10 17 33 435
GN 343.2-60-M16-80-KS 60 M 16 80 - 37.5 - 10 24 62 480
GN 343.2-60-M16-100-KS 60 M 16 100 - 37.5 - 10 24 62 510
GN 343.2-60-M16-125-KS 60 M 16 125 - 37.5 - 10 24 62 539
GN 343.2-60-M20-98-KS 60 M 20 98 - 37.5 - 10 24 95 609
GN 343.2-60-M20-138-KS 60 M 20 138 - 37.5 - 10 24 95 690
GN 343.2-60-M20-158-KS 60 M 20 158 - 37.5 - 10 24 95 734
GN 343.2-60-M24-98-KS 60 M 24 98 - 37.5 - 10 24 95 740
GN 343.2-60-M24-138-KS 60 M 24 138 - 37.5 - 10 24 95 854
GN 343.2-60-M24-158-KS 60 M 24 158 - 37.5 - 10 24 95 915
GN 343.2-25-M6-40-KSE 25 M 6 40 - 20.5 - 5.5 12 7.5 45
GN 343.2-25-M6-50-KSE 25 M 6 50 - 20.5 - 5.5 12 7.5 47
GN 343.2-25-M6-63-KSE 25 M 6 63 - 20.5 - 5.5 12 7.5 49
GN 343.2-25-M8-40-KSE 25 M 8 40 - 20.5 - 5.5 12 14 52
GN 343.2-25-M8-50-KSE 25 M 8 50 - 20.5 - 5.5 12 14 55
GN 343.2-25-M8-63-KSE 25 M 8 63 - 20.5 - 5.5 12 14 59
GN 343.2-25-M10-50-KSE 25 M 10 50 - 20.5 - 5.5 12 23 68
GN 343.2-25-M10-63-KSE 25 M 10 63 - 20.5 - 5.5 12 23 74
GN 343.2-25-M10-80-KSE 25 M 10 80 - 20.5 - 5.5 12 23 82
GN 343.2-32-M8-40-KSE 32 M 8 40 - 24.5 - 6.5 15 14 81
GN 343.2-32-M8-50-KSE 32 M 8 50 - 24.5 - 6.5 15 14 84
GN 343.2-32-M8-63-KSE 32 M 8 63 - 24.5 - 6.5 15 14 88
GN 343.2-32-M10-50-KSE 32 M 10 50 - 24.5 - 6.5 15 23 104
GN 343.2-32-M10-63-KSE 32 M 10 63 - 24.5 - 6.5 15 23 110
GN 343.2-32-M10-80-KSE 32 M 10 80 - 24.5 - 6.5 15 23 119
GN 343.2-32-M12-63-KSE 32 M 12 63 - 24.5 - 6.5 15 33 127
GN 343.2-32-M12-80-KSE 32 M 12 80 - 24.5 - 6.5 15 33 140
GN 343.2-32-M12-100-KSE 32 M 12 100 - 24.5 - 6.5 15 33 154
GN 343.2-40-M8-50-KSE 40 M 8 50 - 27.5 - 7.5 15 14 132
GN 343.2-40-M8-63-KSE 40 M 8 63 - 27.5 - 7.5 15 14 136
GN 343.2-40-M8-80-KSE 40 M 8 80 - 27.5 - 7.5 15 14 142
GN 343.2-40-M10-50-KSE 40 M 10 50 - 27.5 - 7.5 15 23 148
GN 343.2-40-M10-63-KSE 40 M 10 63 - 27.5 - 7.5 15 23 154
GN 343.2-40-M10-80-KSE 40 M 10 80 - 27.5 - 7.5 15 23 163
GN 343.2-40-M12-63-KSE 40 M 12 63 - 27.5 - 7.5 17 33 175
GN 343.2-40-M12-80-KSE 40 M 12 80 - 27.5 - 7.5 17 33 185
GN 343.2-40-M12-100-KSE 40 M 12 100 - 27.5 - 7.5 17 33 202
GN 343.2-50-M8-50-KSE 50 M 8 50 - 29.5 - 8.5 15 14 202
GN 343.2-50-M8-63-KSE 50 M 8 63 - 29.5 - 8.5 15 14 206
GN 343.2-50-M8-80-KSE 50 M 8 80 - 29.5 - 8.5 15 14 212
GN 343.2-50-M10-50-KSE 50 M 10 50 - 29.5 - 8.5 15 23 218
GN 343.2-50-M10-63-KSE 50 M 10 63 - 29.5 - 8.5 15 23 224
GN 343.2-50-M10-80-KSE 50 M 10 80 - 29.5 - 8.5 15 23 233
GN 343.2-50-M12-63-KSE 50 M 12 63 - 29.5 - 8.5 17 33 242
GN 343.2-50-M12-80-KSE 50 M 12 80 - 29.5 - 8.5 17 33 252
GN 343.2-50-M12-100-KSE 50 M 12 100 - 29.5 - 8.5 17 33 269
GN 343.2-50-M16-63-KSE 50 M 16 63 - 29.5 - 8.5 17 40 293
GN 343.2-50-M16-80-KSE 50 M 16 80 - 29.5 - 8.5 17 40 315
GN 343.2-50-M16-100-KSE 50 M 16 100 - 29.5 - 8.5 17 40 341
GN 343.2-60-M10-50-KSE 60 M 10 50 - 37.5 - 10 17 23 382
GN 343.2-60-M10-63-KSE 60 M 10 63 - 37.5 - 10 17 23 388
GN 343.2-60-M10-80-KSE 60 M 10 80 - 37.5 - 10 17 23 396
GN 343.2-60-M12-63-KSE 60 M 12 63 - 37.5 - 10 17 33 408
GN 343.2-60-M12-80-KSE 60 M 12 80 - 37.5 - 10 17 33 418
GN 343.2-60-M12-100-KSE 60 M 12 100 - 37.5 - 10 17 33 435
GN 343.2-60-M16-80-KSE 60 M 16 80 - 37.5 - 10 24 62 479
GN 343.2-60-M16-100-KSE 60 M 16 100 - 37.5 - 10 24 62 509
GN 343.2-60-M16-125-KSE 60 M 16 125 - 37.5 - 10 24 62 538
GN 343.2-60-M20-98-KSE 60 M 20 98 - 37.5 - 10 24 95 608
GN 343.2-60-M20-138-KSE 60 M 20 138 - 37.5 - 10 24 95 689
GN 343.2-60-M20-158-KSE 60 M 20 158 - 37.5 - 10 24 95 733
GN 343.2-60-M24-98-KSE 60 M 24 98 - 37.5 - 10 24 95 739
GN 343.2-60-M24-138-KSE 60 M 24 138 - 37.5 - 10 24 95 854
GN 343.2-60-M24-158-KSE 60 M 24 158 - 37.5 - 10 24 95 914
GN 343.2-25-M6-40-OS 25 M 6 40 19 - 4 - 12 7.5 46
GN 343.2-25-M6-50-OS 25 M 6 50 19 - 4 - 12 7.5 48
GN 343.2-25-M6-63-OS 25 M 6 63 19 - 4 - 12 7.5 50
GN 343.2-25-M8-40-OS 25 M 8 40 19 - 4 - 12 14 55
GN 343.2-25-M8-50-OS 25 M 8 50 19 - 4 - 12 14 60
GN 343.2-25-M8-63-OS 25 M 8 63 19 - 4 - 12 14 61
GN 343.2-25-M10-50-OS 25 M 10 50 19 - 4 - 12 23 71
GN 343.2-25-M10-63-OS 25 M 10 63 19 - 4 - 12 23 78
GN 343.2-25-M10-80-OS 25 M 10 80 19 - 4 - 12 23 87
GN 343.2-32-M8-40-OS 32 M 8 40 23 - 5 - 15 14 80
GN 343.2-32-M8-50-OS 32 M 8 50 23 - 5 - 15 14 89
GN 343.2-32-M8-63-OS 32 M 8 63 23 - 5 - 15 14 80
GN 343.2-32-M10-50-OS 32 M 10 50 23 - 5 - 15 23 107
GN 343.2-32-M10-63-OS 32 M 10 63 23 - 5 - 15 23 108
GN 343.2-32-M10-80-OS 32 M 10 80 23 - 5 - 15 23 122
GN 343.2-32-M12-63-OS 32 M 12 63 23 - 5 - 15 33 131
GN 343.2-32-M12-80-OS 32 M 12 80 23 - 5 - 15 33 145
GN 343.2-32-M12-100-OS 32 M 12 100 23 - 5 - 15 33 159
GN 343.2-40-M8-50-OS 40 M 8 50 26 - 6 - 15 14 139
GN 343.2-40-M8-63-OS 40 M 8 63 26 - 6 - 15 14 143
GN 343.2-40-M8-80-OS 40 M 8 80 26 - 6 - 15 14 149
GN 343.2-40-M10-50-OS 40 M 10 50 26 - 6 - 15 23 150
GN 343.2-40-M10-63-OS 40 M 10 63 26 - 6 - 15 23 160
GN 343.2-40-M10-80-OS 40 M 10 80 26 - 6 - 15 23 167
GN 343.2-40-M12-63-OS 40 M 12 63 26 - 6 - 17 33 182
GN 343.2-40-M12-80-OS 40 M 12 80 26 - 6 - 17 33 190
GN 343.2-40-M12-100-OS 40 M 12 100 26 - 6 - 17 33 206
GN 343.2-50-M8-50-OS 50 M 8 50 26 - 7 - 15 14 209
GN 343.2-50-M8-63-OS 50 M 8 63 26 - 7 - 15 14 214
GN 343.2-50-M8-80-OS 50 M 8 80 26 - 7 - 15 14 220
GN 343.2-50-M10-50-OS 50 M 10 50 28 - 7 - 15 23 200
GN 343.2-50-M10-63-OS 50 M 10 63 28 - 7 - 15 23 200
GN 343.2-50-M10-80-OS 50 M 10 80 28 - 7 - 15 23 240
GN 343.2-50-M12-63-OS 50 M 12 63 28 - 7 - 17 33 248
GN 343.2-50-M12-80-OS 50 M 12 80 28 - 7 - 17 33 260
GN 343.2-50-M12-100-OS 50 M 12 100 28 - 7 - 17 33 270
GN 343.2-50-M16-63-OS 50 M 16 63 28 - 7 - 17 40 302
GN 343.2-50-M16-80-OS 50 M 16 80 28 - 7 - 17 40 323
GN 343.2-50-M16-100-OS 50 M 16 100 28 - 7 - 17 40 348
GN 343.2-60-M10-50-OS 60 M 10 50 36 - 8.5 - 17 23 391
GN 343.2-60-M10-63-OS 60 M 10 63 36 - 8.5 - 17 23 398
GN 343.2-60-M10-80-OS 60 M 10 80 36 - 8.5 - 17 23 406
GN 343.2-60-M12-63-OS 60 M 12 63 36 - 8.5 - 17 33 430
GN 343.2-60-M12-80-OS 60 M 12 80 36 - 8.5 - 17 33 420
GN 343.2-60-M12-100-OS 60 M 12 100 36 - 8.5 - 17 33 430
GN 343.2-60-M16-80-OS 60 M 16 80 36 - 8.5 - 24 62 489
GN 343.2-60-M16-100-OS 60 M 16 100 36 - 8.5 - 24 62 500
GN 343.2-60-M16-125-OS 60 M 16 125 36 - 8.5 - 24 62 546
GN 343.2-60-M20-98-OS 60 M 20 98 36 - 8.5 - 24 95 600
GN 343.2-60-M20-138-OS 60 M 20 138 36 - 8.5 - 24 95 700
GN 343.2-60-M20-158-OS 60 M 20 158 36 - 8.5 - 24 95 740
GN 343.2-60-M24-98-OS 60 M 24 98 36 - 8.5 - 24 95 743
GN 343.2-60-M24-138-OS 60 M 24 138 36 - 8.5 - 24 95 860
GN 343.2-60-M24-158-OS 60 M 24 158 36 - 8.5 - 24 95 900
3D-модель Технические данные (PDF)

Характеристики

Types

  • Тип OS: без пластмассового диска
  • Тип KS: с пластмассовым диском, скользящий
  • Тип KR: с пластмассовым диском, нескользящий
  • Тип KSE: с пластмассовым диском, скользящий, электропроводящий (антистатический)
  • Тип KRE: с пластмассовым диском, нескользящий, электропроводящий (антистатический)

Сталь

Класс прочности на разрыв 5.8

zinc plated, blue passivated

Тип KS / KSE

Пластмассовая крышка, полиацеталь (POM)

KS: белый цвет (естественный цвет) RAL 9001

KSE: чёрный цвет, электропроводящий

Удельное поверхностное сопротивление: < 106 Ом

Удельное объёмное сопротивление: < 107 Ом

DIN EN 61340-5-1 / 61340-2-3

Тип KR / KRE

Пластмассовая крышка из эластомера (ТПЭ), твёрдость по Шору А 78≈

KR: чёрный цвет

KRE: чёрный цвет, электропроводящий

Удельное поверхностное сопротивление: < 106 Ом

Удельное объёмное сопротивление: < 107 Ом

DIN EN 61340-5-1 / 61340-2-3

Шестигранная гайка ISO 4032

Steel, zinc plated, blue passivated

Информация

Статическая нагрузка на регулируемые опоры GN 343.2 ограничена несущей способностью шарнирного соединения с шпилькой (класс прочности на разрыв 5.8). Значения статической нагрузки (действительны только для типа OS/KS) в таблице относятся к чистой вертикальной нагрузке по отношению к регулируемой опоре. При нормальных условиях эксплуатации боковая или угловая нагрузка не является редкостью, номинальная нагрузка будет значительно уменьшена, что должно быть принято во внимание.

Выравнивающие опорные ножки GN 343.2 не могут быть демонтированы.

Техническая информация

Вопрос о продукции

Спросите о серии GN 343.2 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

GN 343.2 — Регулируемые опоры

Чертёж GN 343.2
