Серия GN 330

GN 330

Кабели с соединителем

GN 330

Таблица моделей — Кабели с соединителем

Артикул	Разъём	Количество контактов	l_1in m cable length	d₂	l₂	l₃	l₄	Вес (г)
GN 330-M8x1-3-G-2	M 8 x 1	3	2	9.6	35	-	-	18
GN 330-M8x1-4-G-2	M 8 x 1	4	2	9.6	35	-	-	18
GN 330-M8x1-3-G-5	M 8 x 1	3	5	9.6	35	-	-	20
GN 330-M8x1-4-G-5	M 8 x 1	4	5	9.6	35	-	-	20
GN 330-M12x1-4-G-5	M 12 x 1	4	5	15	42	-	-	160
GN 330-M12x1-5-G-5	M 12 x 1	5	5	15	42	-	-	265
GN 330-M12x1-8-G-5	M 12 x 1	8	5	15	42	-	-	250
GN 330-M12x1-12-G-5	M 12 x 1	12	5	15	42	-	-	230
GN 330-M12x1-4-G-10	M 12 x 1	4	10	15	42	-	-	300
GN 330-M12x1-5-G-10	M 12 x 1	5	10	15	42	-	-	195
GN 330-M12x1-8-G-10	M 12 x 1	8	10	15	42	-	-	500
GN 330-M12x1-12-G-10	M 12 x 1	12	10	15	42	-	-	400
GN 330-M12x1-8-W-5	M 12 x 1	8	5	15	-	31.5	26.5	250
GN 330-M12x1-12-W-5	M 12 x 1	12	5	15	-	31.5	26.5	247
GN 330-M12x1-8-W-10	M 12 x 1	8	10	15	-	31.5	26.5	400
GN 330-M12x1-12-W-10	M 12 x 1	12	10	15	-	31.5	26.5	460

3D-модель Технические данные (PDF)

Характеристики

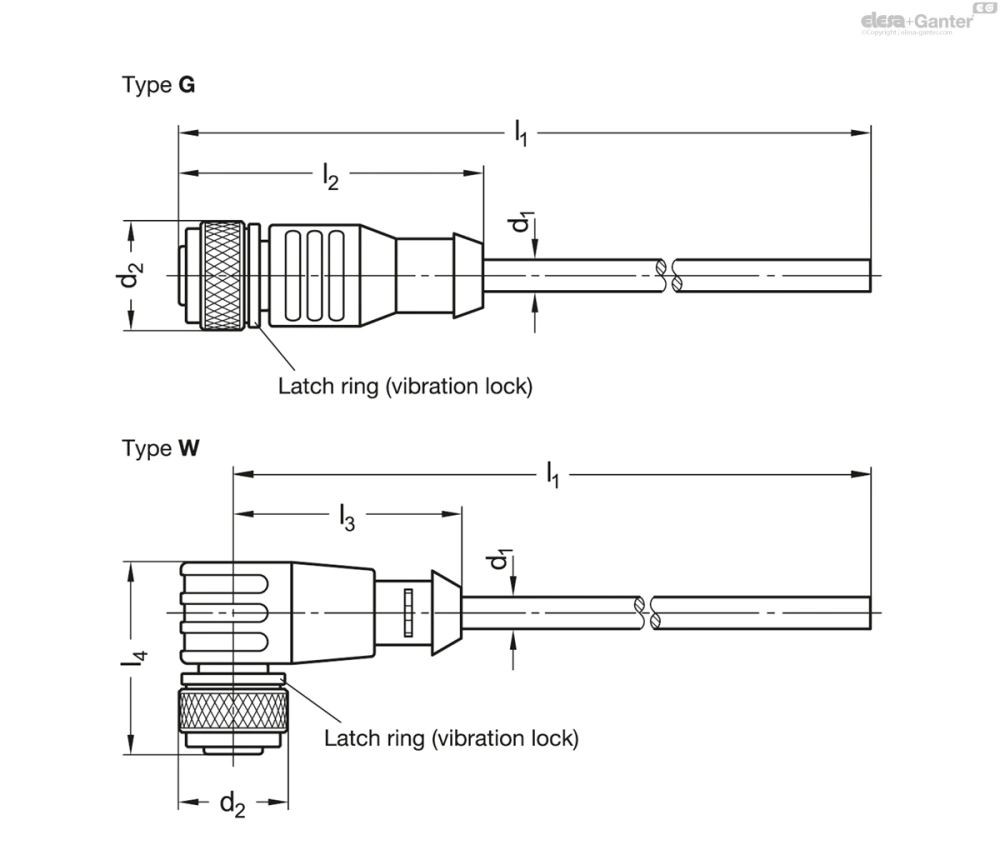

Типы

Тип G: Соединитель прямой

Тип W: Соединитель 90° угловой

Ручка (Корпус)

Пластик

Полиуретановый эластомер TPU

Кабель (внешняя оболочка)

Полиуретан PUR

чёрный цвет

Термостойкость: -40 °C ... +90 °C

Сопротивление изоляции: > 10⁹ Ом

Степень загрязнения: 3 / 2

согласно EN 60664-1

Класс защиты: IP67

(во ввернутом состоянии)

согласно EN 60529

Соединительная гайка M8x1 / M12x1

Латунь, никелированная

Информация

Кабели с соединителем GN 330 используются вместе со стандартными элементами, которые имеют функцию электрического выключателя.

По запросу

другие длины кабеля l₁

Другие свойства кабеля

Кабель с соединителем	Наружный диаметр d	Поперечное сечение	Рабочее напряжение согл. стандарту IEC 60 664-1	Номинальное значение токовой загрузки согл. стандарту IEC 60512-3	Назначение контактов
3-полюсный (3-проводной) с M8x1	4	3 x 0.25 mm²	макс. 60 V	4 A
4-полюсный (4-проводной) с M8x1	4.3	4 x 0.25 mm²	макс. 60 V	4 A
4-полюсный (4-проводной) с M12x1	5	4 x 0.34 мм²	макс. 250 V	4 A
5-полюсный (5-проводной) с M12x1	5	5 x 0.34 мм²	макс. 60 V	4 A
8-полюсный (8-проводной) с M12x1	6	8 x 0.25 mm²	max. 30 V	2 A
12-полюсный (12-проводной) с M12x1	6	12 x 0.14 мм²	max. 30 V	1.5 A

Данный адаптируемый кабель, подходящий для кабельной цепи, имеет внешнюю оболочку, изготовленную из полиуретана и изоляцию жилы из полипропилена. Он не содержит ПВХ, силикон и галогены. Имеются сертификаты UL и CSA.

Кабель также устойчив к маслам, химическим соединениям, гидролизу, микробам и сварочным искрам, является огнестойким согласно IEC 60332-2-2, что позволяет применять его во многих ситуациях.
