Замки с защелкой

Замки с защелкой GN 315 отличаются радиальной подпружиненной направляющей, осуществляющей запирающее действие.

При закрытии двери блокирующее действие запускается автоматически. Скошенная направляющая сначала оттягивается с помощью надлежащим образом установленной проушины, а затем перемещается в блокировочное положение посредством нажимной пружины.

Дверь отпирается с помощью кнопки.

Для управления дверью эти пружинящие замки снабжены рабочей кнопкой.

• Характеристики пластика

Эти замки с защелкой могут быть использованы для фиксации двери, крышки или люка, но не зажимать их.

Вот почему важно установить длину захвата А (дверь + толщина дверной рамы) с максимальной точностью.

Для замков с защелкой GN 315 длину захвата можно плавно регулировать с помощью установочной муфты, осуществляя регулировку посредством прецизионной резьбы. Это значительно облегчает установку.

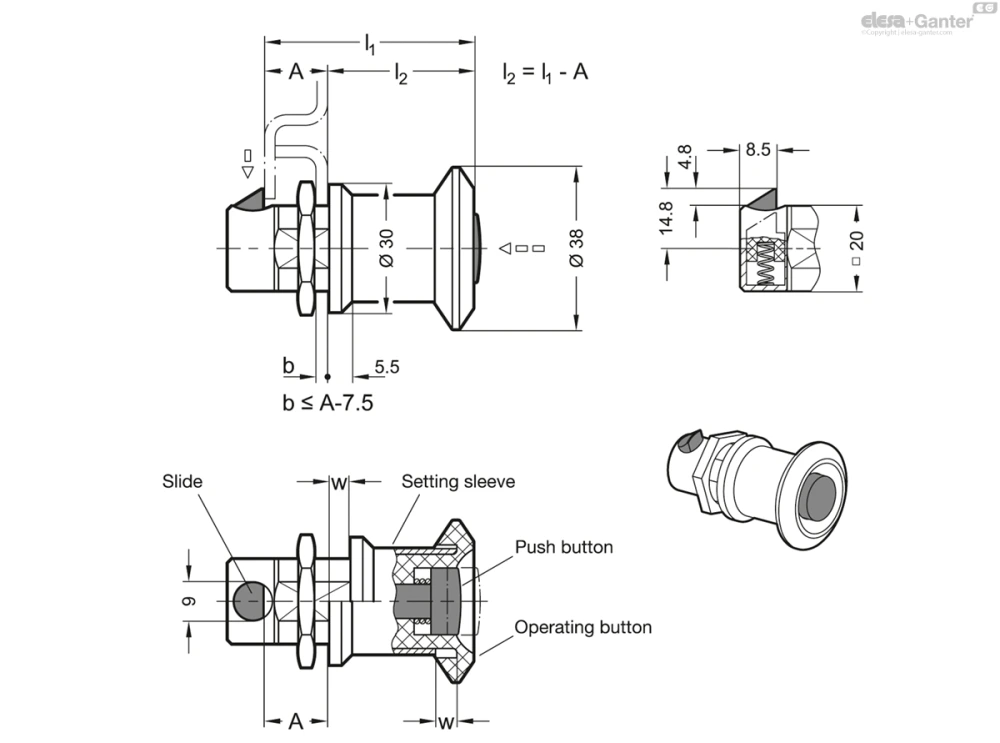

Для осуществления монтажа выполните отверстия в двери, крышке или люке, как показано на монтажном чертеже.

Замок с защелкой вставляется через отверстие спереди. Затем монтажная гайка просто устанавливается на направляющей сзади и завинчивается.

При серийном производстве требуемое монтажное отверстие в дверном полотне обычно выполняется пробивкой или лазерной обработкой.

Установочное отверстие также может быть создано путем сверления или фрезерования, как показано на схематических чертежах.

Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп для листового металла.GN 123 для листового металла.
