Серия GN 2262
GN 2262
Жесткие муфты
Алюминий, со шлицами, для высоких скоростей вращения
Жесткие муфты
Изображения

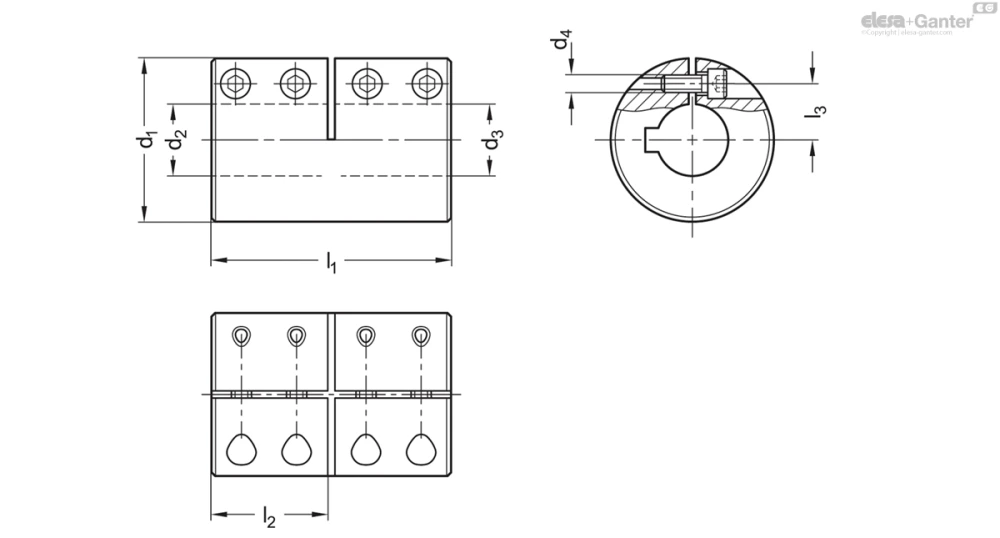

Схемы
GN 2262
Таблица моделей — Жесткие муфты
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 2262-16-B6-6-AL | 16 | 6-6 | M 2 | 22 | 11 | 5 | 0.5 | 1 | 39000 | 3.4 x 10-7 | 10 | |
| GN 2262-16-K6-6-AL | 16 | 6-6 | M 2 | 22 | 11 | 5 | 0.5 | 1 | 39000 | 3.4 x 10-7 | 10 | |
| GN 2262-20-B8-8-AL | 20 | 8-8 | M 2 | 24 | 12 | 7 | 0.5 | 2.5 | 31000 | 9.2 x 10-7 | 18 | |
| GN 2262-20-K8-8-AL | 20 | 8-8 | M 2 | 24 | 12 | 7 | 0.5 | 2.5 | 31000 | 9.2 x 10-7 | 18 | |
| GN 2262-25-B10-10-AL | 25 | 10-10 | M 2.5 | 36 | 18 | 9 | 1 | 4.5 | 25000 | 3.4 x 10-6 | 38 | |
| GN 2262-25-K10-10-AL | 25 | 10-10 | M 2.5 | 36 | 18 | 9 | 1 | 4.5 | 25000 | 3.4 x 10-6 | 38 | |
| GN 2262-25-B12-12-AL | 25 | 12-12 | M 2.5 | 36 | 18 | 9 | 1 | 4.5 | 25000 | 3.4 x 10-6 | 38 | |
| GN 2262-25-K12-12-AL | 25 | 12-12 | M 2.5 | 36 | 18 | 9 | 1 | 4.5 | 25000 | 3.4 x 10-6 | 38 | |
| GN 2262-32-B14-14-AL | 32 | 14-14 | M 3 | 40 | 20 | 11 | 1.5 | 10 | 19000 | 1 x 10-5 | 70 | |
| GN 2262-32-K14-14-AL | 32 | 14-14 | M 3 | 40 | 20 | 11 | 1.5 | 10 | 19000 | 1 x 10-5 | 70 | |
| GN 2262-32-B15-15-AL | 32 | 15-15 | M 3 | 40 | 20 | 11 | 1.5 | 10 | 19000 | 1 x 10-5 | 70 | |
| GN 2262-32-K15-15-AL | 32 | 15-15 | M 3 | 40 | 20 | 11 | 1.5 | 10 | 19000 | 1 x 10-5 | 70 |
Характеристики
Коды отверстий
- Вариант исполнения B: без шпоночного паза
- Вариант исполнения K: со шпоночным пазом DIN 6885-1 JS9
Соединение
Алюминий AL
Анодирование, естественный цвет
Винты с головкой под торцевой ключ ISO 4762
Сталь, чернение
Рабочая температура от -40 °C до +100 °C
Информация
Жесткие муфты GN 2262 соединяют поддерживаемые валы или используются в качестве муфт для удлинителей валов. Они передают угловые положения при высоких скоростях с высокой точностью и без люфта, без компенсации ошибок центровки и кругового биения. Благодаря конструкции со шлицами их очень легко устанавливать.
При коде отверстий K шпоночный паз всегда встроен в оба отверстия d2 и d3.
Техническая информация
Вопрос о продукции
Спросите о серии GN 2262 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
