Петли

Цинк, литьё под давлением, Съёмные

Петли

Таблица (PDF)

GN 161.2

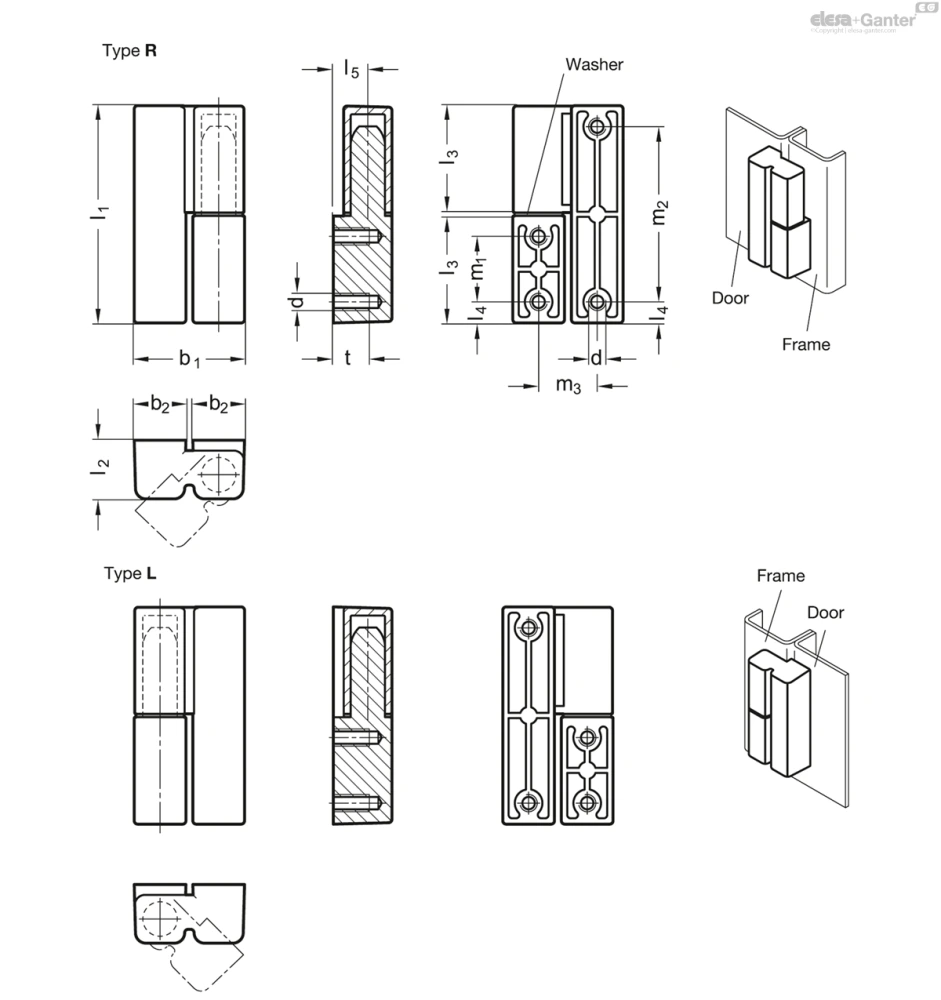

Таблица моделей — Петли

Артикул	b₁	l₁	b₂	d	l₂	l₃	l₄	l₅	m₁	m₂	m₃	t	Радиальная нагрузка в Н	Осевая нагрузка в Н	Вес (г)
GN 161.2-32-63-R-SR	32	63	15	M 5	17	31	6.1	10	19	50.8	17	10	700	2000	125
GN 161.2-32-63-R-SW	32	63	15	M 5	17	31	6.1	10	19	50.8	17	10	700	2000	125
GN 161.2-32-63-L-SR	32	63	15	M 5	17	31	6.1	10	19	50.8	17	10	700	2000	125
GN 161.2-32-63-L-SW	32	63	15	M 5	17	31	6.1	10	19	50.8	17	10	700	2000	125

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип R: неподвижная опорная часть (штифт) правая

Тип L: неподвижная опорная часть (штифт) левая

Цинк, литьё под давлением

С пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

серебристый цвет, RAL 9006, текстурированная отделка SR

Шайба

Пластик

Информация

Петли GN 161.2 обладают весьма привлекательным дизайном. Крепежные винты невидимы.

Во время испытаний петли постепенно подвергались нагрузке и освобождались от нее при комнатной температуре со ступенчато-возрастающей силой. Для указанных значений незначительная постоянная деформация остается после снятия нагрузки, но она не оказывает никакого влияния на функции и внешний вид петель. В большинстве случаев разрушающие нагрузки превосходят указанное значение в несколько раз.

Данные, относящиеся к допускаемой нагрузке, не являются обязательными рекомендуемыми значениями и исключают любую ответственность. На них не распространяется гарантия качества и выполнения условий. Пригодность изделия для того или иного применения в каждом конкретном случае определяется пользователем. Воздействия окружающей среды и износ могут оказывать влияние на эти значения.
