Серия GN 139.1
GN 139.1
Петли с предохранительным выключателем
Цинк, литьё под давлением
Петли с предохранительным выключателем
Изображения

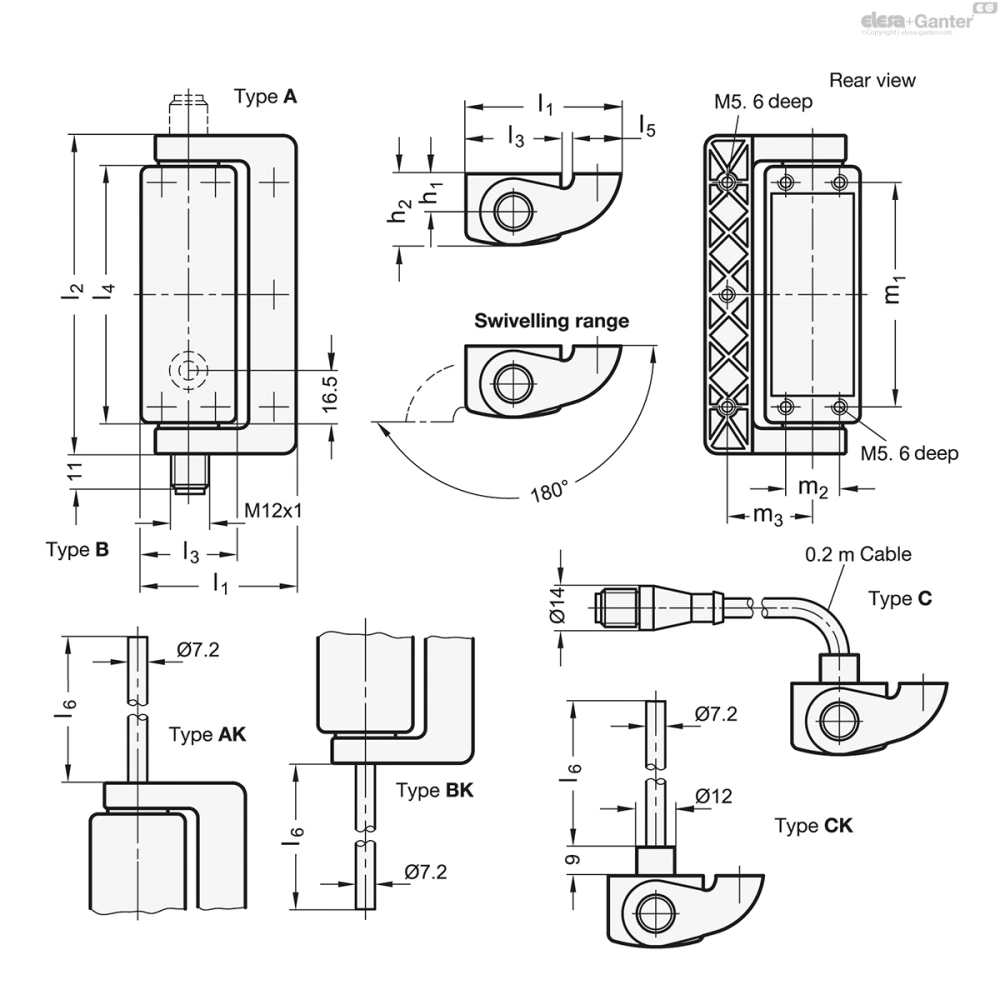

Схемы
GN 139.1
Таблица моделей — Петли с предохранительным выключателем
| Артикул |
|
l2 | l3 | l4 |
|
|
h1 | h2 | m1 | m2 |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 139.1-49-101-A | 49 | 101 | 30 | 81 | 15 | - | 12 | 22.5 | 71 | 17 | 27 | 325 | |
| GN 139.1-79-101-A | 79 | 101 | 30 | 81 | 30 | - | 12 | 22.5 | 71 | 17 | 50 | 425 | |
| GN 139.1-49-101-AK-2 | 49 | 101 | 30 | 81 | 15 | 2 | 12 | 22.5 | 71 | 17 | 27 | 511 | |
| GN 139.1-79-101-AK-2 | 79 | 101 | 30 | 81 | 30 | 2 | 12 | 22.5 | 71 | 17 | 50 | 613 | |
| GN 139.1-49-101-AK-5 | 49 | 101 | 30 | 81 | 15 | 5 | 12 | 22.5 | 71 | 17 | 27 | 730 | |
| GN 139.1-79-101-AK-5 | 79 | 101 | 30 | 81 | 30 | 5 | 12 | 22.5 | 71 | 17 | 50 | 830 | |
| GN 139.1-49-101-B | 49 | 101 | 30 | 81 | 15 | - | 12 | 22.5 | 71 | 17 | 27 | 325 | |
| GN 139.1-79-101-B | 79 | 101 | 30 | 81 | 30 | - | 12 | 22.5 | 71 | 17 | 50 | 425 | |
| GN 139.1-49-101-BK-2 | 49 | 101 | 30 | 81 | 15 | 2 | 12 | 22.5 | 71 | 17 | 27 | 511 | |
| GN 139.1-79-101-BK-2 | 79 | 101 | 30 | 81 | 30 | 2 | 12 | 22.5 | 71 | 17 | 50 | 613 | |
| GN 139.1-49-101-BK-5 | 49 | 101 | 30 | 81 | 15 | 5 | 12 | 22.5 | 71 | 17 | 27 | 730 | |
| GN 139.1-79-101-BK-5 | 79 | 101 | 30 | 81 | 30 | 5 | 12 | 22.5 | 71 | 17 | 50 | 830 | |
| GN 139.1-49-101-C | 49 | 101 | 30 | 81 | 15 | - | 12 | 22.5 | 71 | 17 | 27 | 364 | |
| GN 139.1-79-101-C | 79 | 101 | 30 | 81 | 30 | - | 12 | 22.5 | 71 | 17 | 50 | 457 | |
| GN 139.1-49-101-CK-2 | 49 | 101 | 30 | 81 | 15 | 2 | 12 | 22.5 | 71 | 17 | 27 | 519 | |
| GN 139.1-79-101-CK-2 | 79 | 101 | 30 | 81 | 30 | 2 | 12 | 22.5 | 71 | 17 | 50 | 619 | |
| GN 139.1-49-101-CK-5 | 49 | 101 | 30 | 81 | 15 | 5 | 12 | 22.5 | 71 | 17 | 27 | 742 | |
| GN 139.1-79-101-CK-5 | 79 | 101 | 30 | 81 | 30 | 5 | 12 | 22.5 | 71 | 17 | 50 | 843 |
Характеристики
Типы
- Тип A: соединительный штепсель в верхней части
- Тип AK: кабель в верхней части
- Тип B: соединительный штепсель в нижней части
- Тип BK: кабель в нижней части
- Тип C: соединительный штепсель с обратной стороны, с кабелем 0,2 м
- Тип CK: кабель с обратной стороны
Цинк, литьё под давлением
с пластиковым покрытием
серебристый металлик
Штифт
Нержавеющая сталь AISI 303
Информация
Петли GN 139.1 cо встроенным предохранительным выключателем были спроектированы для мониторинга дверей и крышек машин и установок. Открытие двери активирует электрические контакты, которые, в свою очередь, могут прервать защитную цепь посредством размыкания контакта (NС) и сразу подать сигнал об открытии двери замыканием нормально разомкнутого контакта (NO).
Контактные группы снабжены контактами зависимого действия с принудительным размыканием, т. е. они обязательно разделяются при активации и не подвержены гистерезису. Угол, при котором достигаются точки переключения, является регулируемым (см. схему расположения контактов).
Петли со встроенными контактными блоками представляют собой компактный, легко монтируемый элемент с привлекательным дизайном. Монтаж с обратной стороны делает петли более защищенными от несанкционированного доступа.
Техническая информация
Аксессуары
По запросу
- Петли с рабочим углом > 0°
- Петли с другими контактными выводами
Механические характеристики
| Механические характеристики | ||||
| Информация по максимальной нагрузке с коэффициентом безопасности Примеры расчета | Направление действия нагрузки |  |  |  |
| - | l1 = 49 | 1500 N | 1000 N | 1000 N |
| - | l1 = 79 | 750 N | 500 N | 500 N |
| с фиксацией | с задней стороны, 7 х резьба M5, глубиной 6 мм | |||
| Рекомендуемый момент затяжки | 5 Нм (Винты M5) | |||
| Степень защиты | IP67 / IP69K (Обратите внимание на кабельканал!) | соотв. по EN 60529 | ||
| Принцип переключения, размыкание контактов | Контакты зависимого действия, прессовая посадка, с принудительным открыванием | соотв. МЭК 60947-5-1, K | ||
| Контактный материал | Серебряный сплав | |||
| Схема рабочего хода | Точки переключения регулируются до 4° в направлении от 0°. |  | ||
| Максимальная рабочая частота | 600 рабочих циклов / час | согл. стандарту IEC 60947-5-1, один рабочий цикл включает один цикл открывания и один цикл закрывания | ||
| Механический срок службы | 106 рабочие циклы | согл. стандарту IEC 60947-5-1, один рабочий цикл включает один цикл открывания и один цикл закрывания | ||
| Скорость срабатывания | мин. 2° / секунду, макс. 90° / секунду | согл. стандарту IEC 60947-5-1, один рабочий цикл включает один цикл открывания и один цикл закрывания | ||
Электрические свойства/меры обеспечения безопасности
| Электрические свойства / меры обеспечения безопасности | ||||
| Категория утилизации | AC 15: 24 В перемен. тока / 2A / DC 13: 24 В постоян. тока / 2A (штепсель), AC 15: 250 В перемен. тока / 4A / DC 13: 250 В постоян. тока / 0,3 A (кабель) | согл. стандарту EN 60947-5-1 | ||
| Контакты, заделка |  | |||
| 8-полюсный разъем M12 | ||||
| или кабель длиной 2 м или 5 м | ||||
| Назначение контактов и кабелей | ||||
| Тип кабеля | Тип N 7 x0.5 мм2, оболочка ПВХ H05VV-F | согл. стандарту IEC 60332-1-2 et seqq. | ||
| Защита от короткого замыкания | 1000 A | согл. стандарту EN 60947-5-1 | ||
| Номинальное напряжение изоляции | 30 V AC / 36 В DC (штепсель) / 250 В ac (кабель) | |||
| Защита от короткого замыкания | 2 A, 500 В, Тип gG (штепсель) / 6 A, 500 В, Тип gG | |||
| Температура окружающей среды | от - 25 °C до + 80 °C | |||
| Степень загрязнения, внешнее | 3 | согл. стандарту EN 60947-5-1 | ||
| Продолжительность выполнения задачи (TM) | 20 лет | согл. стандарту EN ISO 13849-1 | ||
| Количество циклов (B10 d) | 5 000 000 | согл. стандарту EN 61820-2 | ||
Аттестация, соответствие, применимость
| Аттестация, соответствие, применимость | ||||
| Распределительное устройство низкого напряжения и механизм управления |  | EN 60947-1/2007 | ||
| Декларация соответствия нормам ЕС | EN 60947-1-5 : 2004 + | |||
| IMQ: CA02.03746 | A1/2009 | |||
| UL: E 131787 | ||||
| Безопасные виды применения | до SIL 3 / PL e | согл. стандарту EN ISO 13849-1 | ||
Другие важные сведения и полезные советы можно найти в Руководстве по эксплуатации GN 139.1, которое включено в комплект поставки. Электронную версию Руководства в формате PDF можно найти в разделе «Загрузки» на сайте www.elesa-ganter.com.
Петли с предохранителем должны устанавливаться и обслуживаться квалифицированным техническим персоналом в соответствии с инструкцией, приведённой в руководстве по эксплуатации, а также в соответствии с внутренними и международными правилами, требованиями и применяемыми стандартами. Компания Elesa+Ganter не несёт установленной законом ответственности за недостающую или некорректную информацию, а также за любые последствия, вытекающие из этого.
