Серия GN 123
GN 123
Пробойники для листового металла
для монтажных задвижек
Пробойники для листового металла
Изображения
Схемы

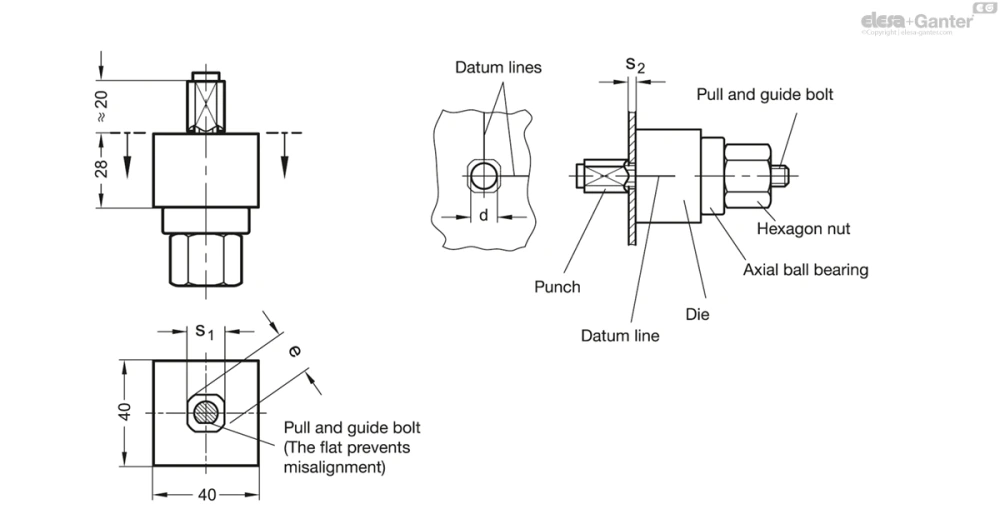

GN 123
Таблица моделей — Пробойники для листового металла
| Артикул |
|
|
|
s2 |
|
В корзину |
|---|---|---|---|---|---|---|
| GN 123-V14,1 | V 14.1 | 16.3 | 11 | 2 | 475 | |
| GN 123-V20,1 | V 20.1 | 22.5 | 15 | 2 | 505 |
Характеристики
Сталь
Пробойник и матрица
закаленный (56 – 58 HRC)
Информация
Эти пробойники для листового металла GN 123 позволяют оператору легко пробивать монтажные отверстия в дверях из листового металла для крепления замков с квадратами V14 и V20
Пробойники для листового металла GN 123 идеально подходят для пробивки отверстий в листовом металле толщиной до 2 мм.
Инструкции по монтажу
Предварительно просверлите отверстие d. Мы рекомендуем использовать клейкую ленту с нанесенным центром пробивки и осевыми линиями.
Вставьте натяжной болт с пробойником.
Прикрепите матрицу, выровняйте вдоль осевых линий и зафиксируйте на месте с помощью шестигранной гайки / установочного пробитого отверстия.
По отдельному заказу
- Пробойники для листового металла GN 123.5 для листов из нержавеющей стали.
