Магнитный датчик с кабелем для MPI-R10

Для магнитной измерительной системы MPI-R10

Таблица (PDF)

FC-MPI — Магнитный датчик с кабелем для MPI-R10

FC-MPI

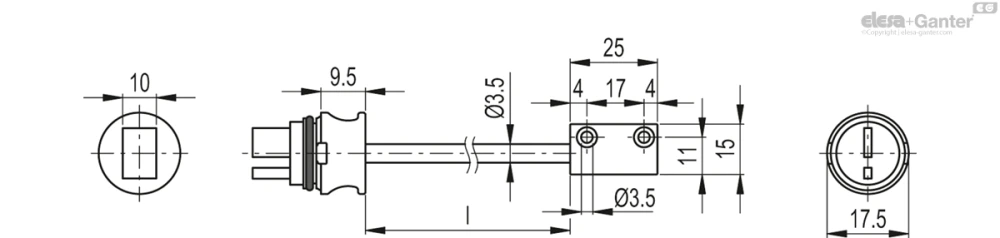

Таблица моделей — Магнитный датчик с кабелем для MPI-R10

Артикул	Описание	l Длина кабеля [мм]	Вес (г)
CE.99961-02	FC-MPI-02	200	64
CE.99961-03	FC-MPI-03	300	66
CE.99961-05	FC-MPI-05	500	69
CE.99961-08	FC-MPI-08	800	74
CE.99961-12	FC-MPI-12	1200	104
CE.99961-20	FC-MPI-20	2000	92
CE.99961-25	FC-MPI-25	2500	100

3D-модель Технические данные (PDF)

Общая информация

Особенности и области применения

Монтаж защелкиванием упрощает процесс вставки и гарантирует правильное соединение даже в условиях вибраций или случайных разрывов.

Другие исполнения

Специальные исполнения доступны по запросу

Магнитный датчик с кабелем различной длины (макс. 5 м).

Инструкции по использованию

Инструкции по монтажу

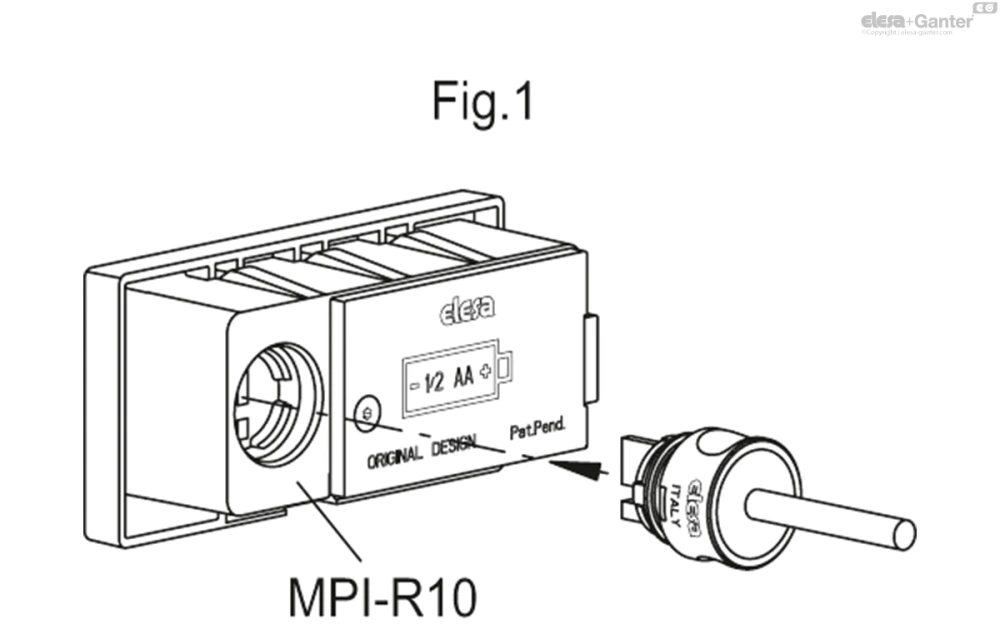

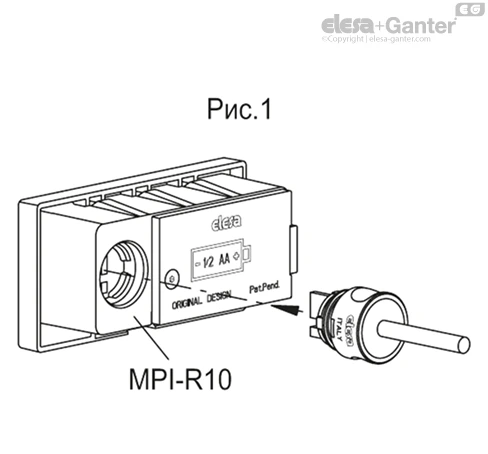

Вставьте соединитель в соответствующее гнездо магнитной системы измерения MPI-R10 и надавите до щелчка (рис. 1).

Зафиксируйте магнитный датчик при помощи винтов M3 (не входят в комплект поставки). Расстояние между датчиком и магнитной лентой для обеспечения точного считывания значения смещения: макс. 1 мм.

Инструкции по демонтажу

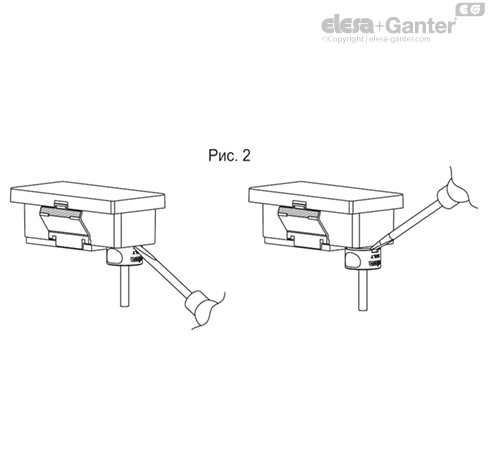

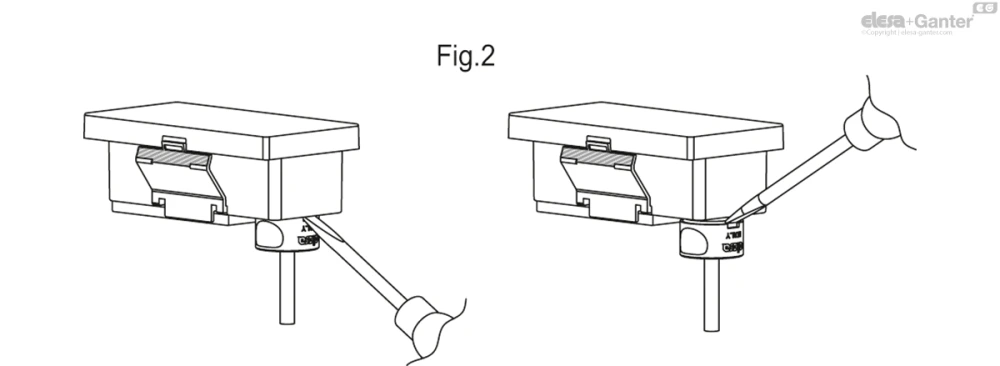

Соединитель снимается путем вытягивания после захвата пальцами руки в местах, обозначенных рисками. При необходимости используйте крестообразную отвертку для поднятия корпуса, как показано на рис. 2.
