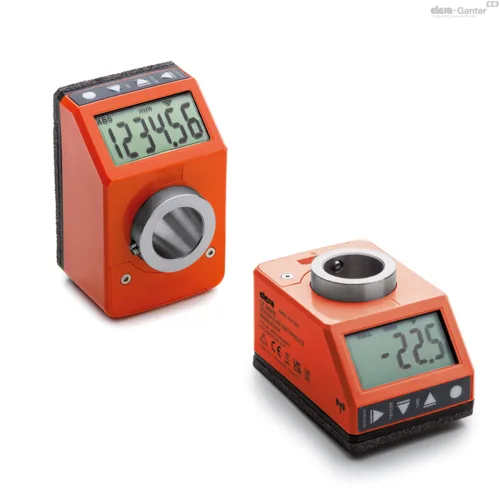

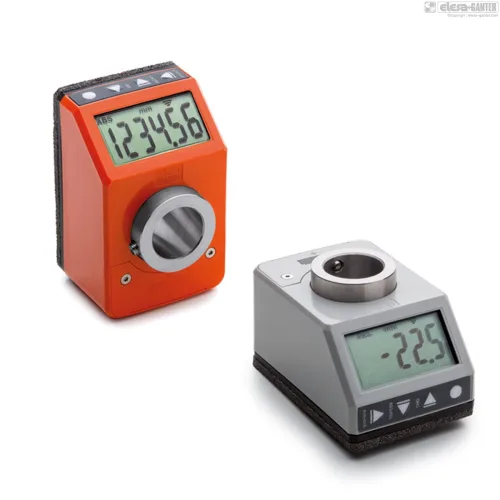

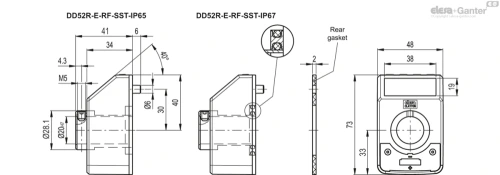

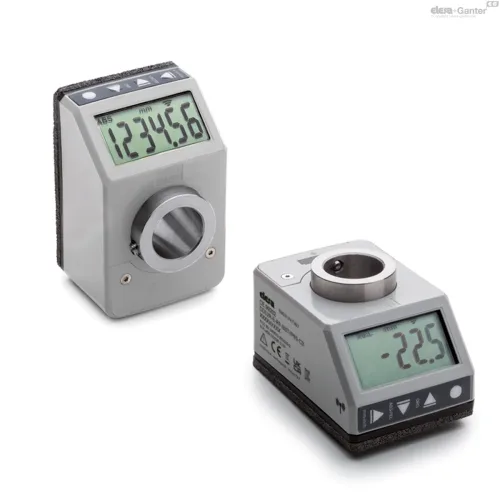

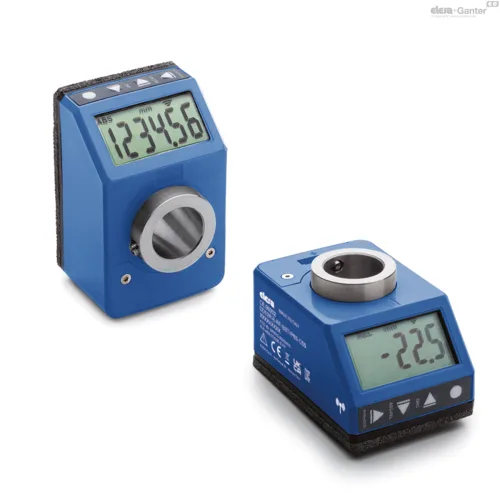

DD52R-E-RF-W2-SST-F.20-IP65-C1

Особенности и области применения

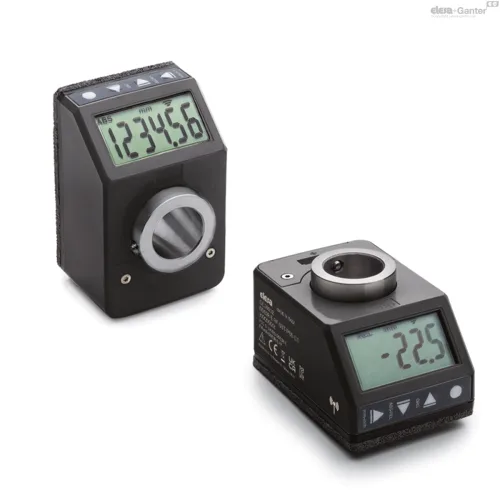

DD52R-E-RF индикаторы положения, с питанием от батареи, можно использовать при прохождении через валы в любом положении, чтобы обеспечить считывание абсолютной или относительной позиции компонента машины.

6-значный дисплей высотой 12,0 мм обеспечивает отличную читаемость даже на расстоянии и с разных углов обзора.

Окно из прозрачного технополимера защищает ЖК-дисплей от случайных ударов.

В рабочем режиме с помощью 4 функциональных клавиш можно выбрать режим относительного или абсолютного измерения, единицы измерения (мм, дюймы или градусы), сбросить значения счётчика абсолютных измерений или загрузить заданное исходное значение и заданную величину коррекции.

В режиме программирования, используя 4 функциональные клавиши, можно запрограммировать снятие показаний после одного оборота вала, направление вращения, ориентацию дисплея, разрешение (количество отображаемых десятичных цифр), исходное значение и значение корректировки, макс. скорость вращения и задать функции клавиш из числа различных вариантов.

Срок службы встроенной батареи составляет 2.5 года. На дисплее появляется определённый символ, когда батарею необходимо заменить. Заменять батарею легко путём снятия передней крышки (рис. 1) без необходимости демонтажа индикатора с вала привода и потери параметров конфигурации.

Быстрая система позиционирования

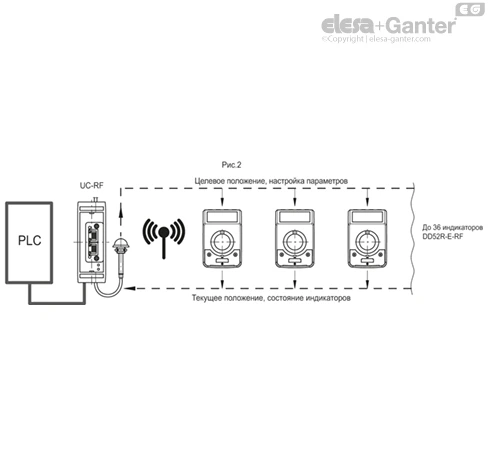

Индикаторы DD52R-E-RF (патент Elesa) подключены к блоку управления UC-RF по беспроводной радиочастотной сети, образуя систему быстрого позиционирования деталей машины (рис. 2).

Беспроводное соединение обеспечивает:

• считывание текущего положения;

• установку целевого положения;

• настройку всех рабочих параметров.

Сеть радиочастотной системы обеспечивает беспроблемное сосуществование разных машин в одном пространстве без создания взаимных помех.

Эта система особенно подходит для оборудования, в котором требуется частая смена деталей разных типов, и упрощает правильную настройку целевого/текущего положения деталей машины; кроме того, в данном процессе предусмотрена система безопасности. Если какой-либо индикатор DD52R-E-RF не установлен в целевое положение, ПЛК не запустит цикл производства на машинном оборудовании, что позволит избежать производственных неисправностей.

Быстрый и простой монтаж системы не требует использования соединительных кабелей между блоком управления и индикаторами.

Дополнительная техническая информация: ²Инструкции по эксплуатации".

(1) См. инструкцию по применению.

(2) По умолчанию: 600 об./мин.

Рост скорости вращения до 600 об./мин. может поддерживаться кратковременно

Максимальное значение скорости, количество приводов и частота передач влияют на срок службы батареи.

Срок службы батареи зависит от условий эксплуатации (настройки, температура...). Указанное значение является примерным для температурных условий > 20 °C и <30 °C, а также является настройкой по умолчанию. Более того, данное значение относится к состоянию устройства в момент отгрузки с завода Elesa. Длительные периоды хранения необходимо обязательно учитывать для расчёта срока службы батареи, когда устройство вводится в эксплуатацию.

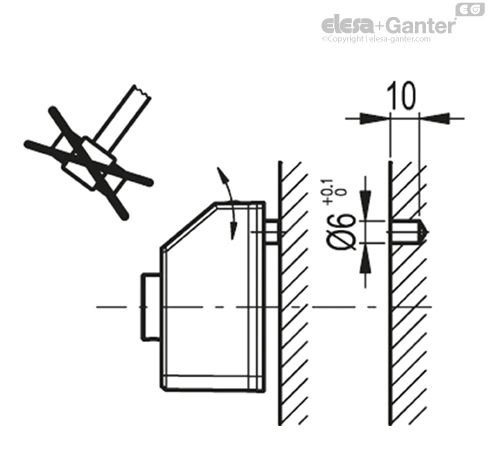

Инструкции по монтажу

1. Просверлите Ø 6 × 10 мм отверстие в корпусе машины с 30-мм межцентровым расстоянием от вала для установки заднего установочного штифта.
2. Установите индикатор на шпиндель и убедитесь, что штифт установлен в отверстие.
3. Установите втулку на валу, затянув установочный винт с гнездом для шестигранной головки и чашеобразным концом UNI 5929-85.

Аксессуары по запросу (заказываются отдельно)

• MDX-52: ручка из технополимера на основе полиамида (PA).

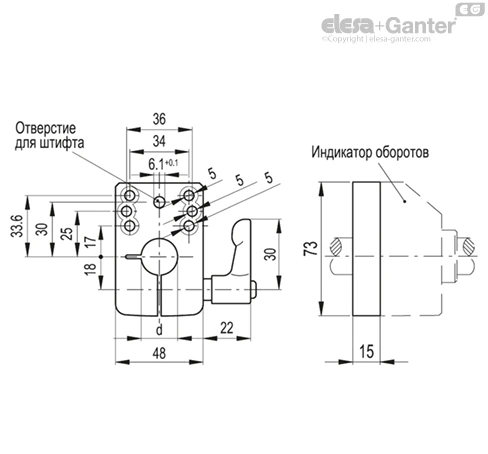

• BSA52-E: основания из цинка, литого под давлением, для фиксации шпинделя, покрытие из эпоксидной смолы, чёрный цвет, матовая отделка (см. таблицу). Регулируемая ручка GN 302. Фиксирующие основания BSA51 позволяют легко и быстро зафиксировать шпиндели после их позиционирования. Они оснащены отверстием Ø6,1 мм для установки опорного штифта индикатора. Ручка может быть установлена с правой или с левой стороны фиксирующего основания. Фиксирующие основания могут быть установлены на станке с помощью двух винтов с цилиндрической головкой (не входят в комплект поставки).

• RB52-SST: переходные втулки из стали с чёрной оксидной плёнкой.

Cовместимость

Электронные индикаторы варианта исполнения «-W2» совместимы исключительно с электронными индикаторами и блоком управления такого же варианта исполнения «-W2».
