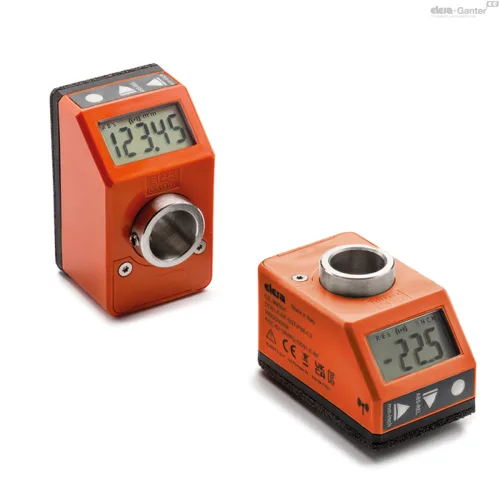

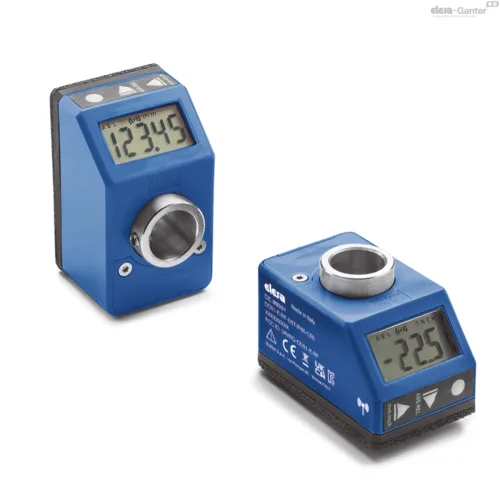

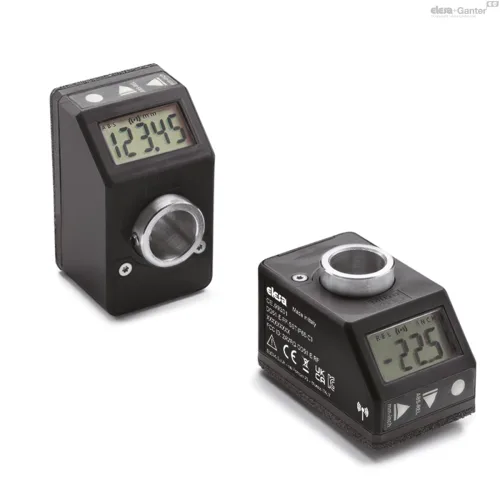

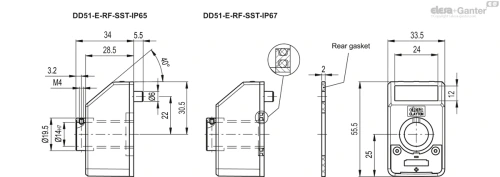

DD51-E-RF-W2-SST-F.14-IP65-C2

Особенности и области применения

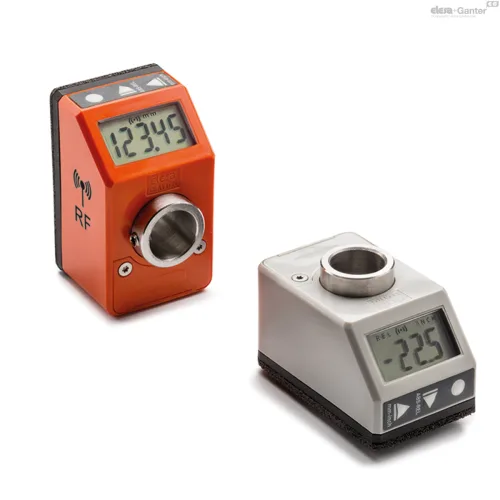

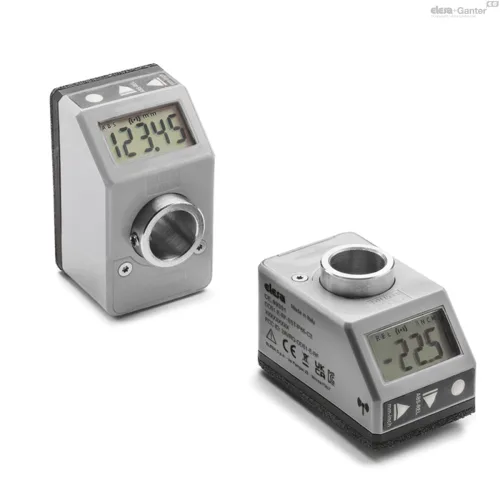

Индикаторы положения DD51-E-RF, с питанием от батареи, могут использоваться при прохождении через валы в любом положении для обеспечения считывания абсолютного или инкрементного позиционирования компонента машинного оборудования.

5-значный дисплей высотой в 8,0 мм обеспечивает превосходную чёткость показаний даже на расстоянии и с разных углов обзора.

Окно из прозрачного технополимера защищает ЖК-дисплей от случайных ударов.

В рабочем режиме с помощью 3 функциональных клавиш можно выбрать режим относительного или абсолютного измерения, единицы измерения (мм, дюймы или градусы), сбросить абсолютный счётчик или загрузить заданное исходное значение и заданное значение смещения.

В режиме программирования посредством 3 функциональных клавиш можно запрограммировать считывание после одного оборота вала, направление вращения, расположение дисплея, разрешение (количество отображаемых десятичных знаков), исходное значение и значение смещения, макс. частоту вращения и задать функции клавиш наряду с различными имеющимися возможностями.

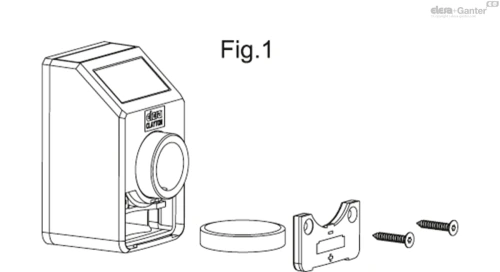

Срок службы встроенной батареи составляет 1.5 года. На дисплее появляется определённый символ, когда батарею необходимо заменить. Заменять батарею легко путём снятия передней крышки (рис. 1) без необходимости демонтажа индикатора с вала привода и потери параметров конфигурации.

Дополнительная техническая информация: Инструкции по эксплуатации.

Быстрая система позиционирования

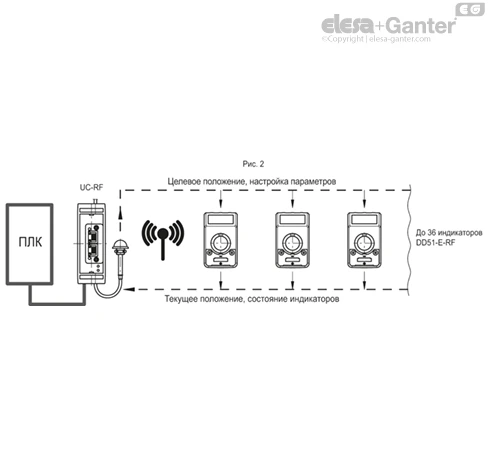

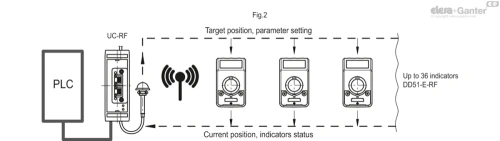

Индикаторы DD51-E-RF (запатентованы компанией Elesa) подключены к блоку управления UC-RF по радиочастотной связи, представляя собой беспроводную систему для быстрого позиционирования деталей машинного оборудования (рис. 2).

Беспроводное соединение обеспечивает:

• считывание текущего положения;

• установку целевого положения;

• настройку всех рабочих параметров.

Сеть радиочастотной системы обеспечивает беспроблемное сосуществование разных машин в одном пространстве без создания взаимных помех.

Эта система в частности подходит для оборудования, в котором требуется частая смена деталей разных типов, обеспечивая правильную настройку заданного / текущего положения деталей машинного оборудования; кроме того, в данном процессе предусмотрена система безопасности. Если какой-либо индикатор DD51-E-RF не установлен в заданное положение, ПЛК не запустит цикл производства на машинном оборудовании, что позволит исключить возникновение сложностей в производственном процессе.

Быстрый и простой монтаж системы не требует использования соединительных кабелей между блоком управления и индикаторами.

Дополнительная техническая информация: Инструкции по эксплуатации.

(1) См. инструкцию по применению.

(2) По умолчанию: 600 об./мин.

Более высокая частота вращения 600 об/мин может поддерживаться в течение коротких периодов времени.

Максимальное значение скорости, количество приводов и частота передач влияют на срок службы батареи.

Срок службы батареи зависит от условий эксплуатации (настройки, температура...). Указанное значение является примерным для температурных условий > 20 °C и <30 °C, а также является настройкой по умолчанию. Более того, данное значение относится к состоянию устройства в момент отгрузки с завода Elesa. Длительные периоды хранения необходимо обязательно учитывать для расчёта срока службы батареи, когда устройство вводится в эксплуатацию.

Инструкции по монтажу

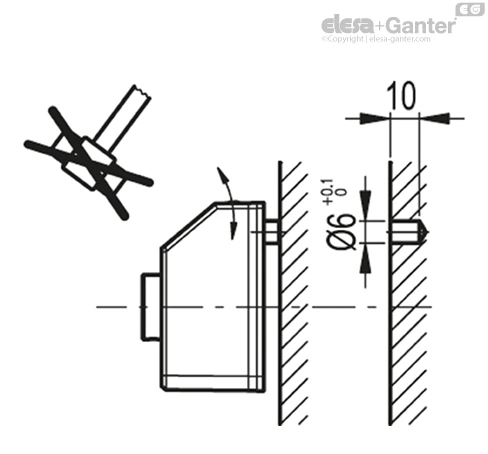

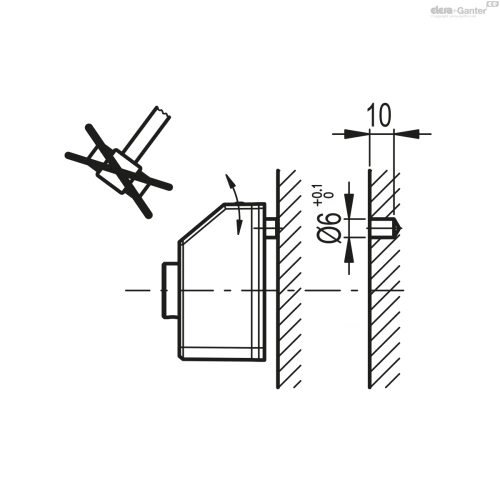

• Просверлите Ø 6 × 10 мм отверстие в корпусе машины с 22-мм межцентровым расстоянием от вала для установки заднего установочного штифта.

• Установите индикатор на шпиндель и убедитесь, что штифт установлен в отверстие.

• Установите втулку на валу, затянув установочный винт с гнездом для шестигранной головки и чашеобразным концом UNI 5929-85.

Дополнительные принадлежности по запросу  (заказывается отдельно)

• MDX-51: ручка из технополимера на основе полиамида (PA).

• RB51-SST: переходные втулки из стали с чёрной оксидной плёнкой.

• BSA51-E: основания из цинка, литого под давлением, для фиксации шпинделя, покрытие из эпоксидной смолы, черный цвет, матовая отделка (см. таблицу). Регулируемая ручка GN 302.1. Фиксирующие основания BSA-N51 позволяют легко и быстро зафиксировать шпиндели после их позиционирования. Они оснащены отверстием Ø6,1 мм для установки опорного штифта индикатора. Ручка может быть установлена с правой или с левой стороны фиксирующего основания. Фиксирующие основания могут быть установлены на станке с помощью двух винтов с цилиндрической головкой M4 (не входят в комплект поставки).

Cовместимость

Электронные индикаторы варианта исполнения «-W2» совместимы исключительно с электронными индикаторами и блоком управления такого же варианта исполнения «-W2».
