Серия CMS-CLEAN

CMS-CLEAN

Замки с защелкой

с ручкой, технополимер, простая очистка

Замки с защелкой

Таблица (PDF)

CMS-CLEAN

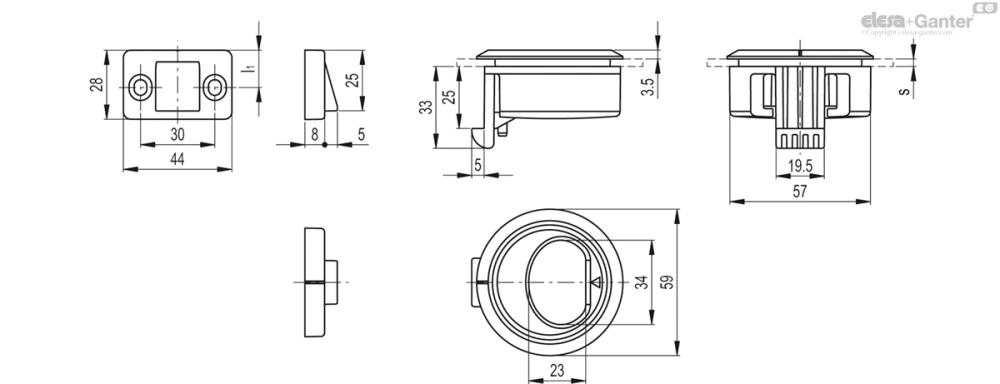

Таблица моделей — Замки с защелкой

Артикул	Описание	l₁	l₂	l₃	s	Вес (г)	В корзину
151371	CMS.60-10-30-CLEAN	15	15	30	1 ÷ 10	59
151376	CMS.60-10-40-CLEAN	20	20	40	1 ÷ 10	59

3D-модель Технические данные (PDF)

Основные характеристики

Корпус с ручкой и крепежным элементом

Технополимер на основе полиамида (PA), армированный стекловолокном, белый цвет (подобно RAL 9002), матовая поверхность.

Корпус с защелкой

Технополимер на основе полиацеталя (POM), белый цвет, аналогичный RAL 9002, матовая отделка.

Общая информация

Особенности и области применения

CMS-CLEAN сочетает в себе функции ручки и замка с защелкой.

Дверь открывается путем вытягивания ручки наружу со стороны метки в виде треугольника.

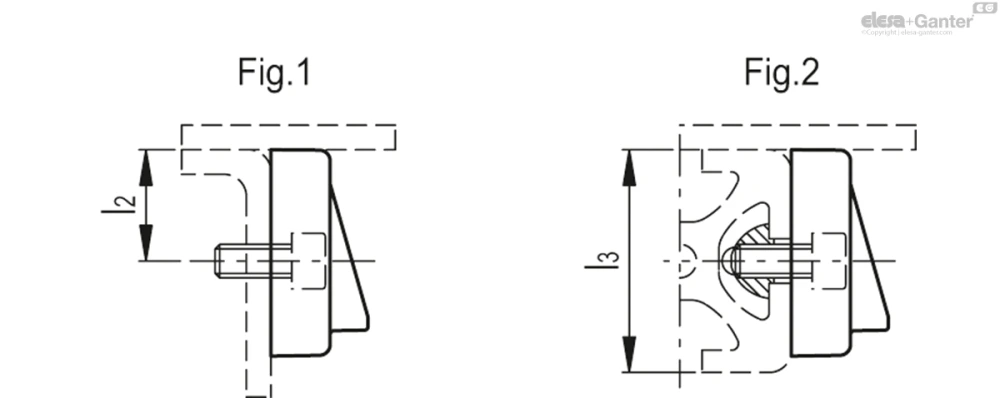

Крепежный элемент монтируется на дверную раму (рис. 1) или профиль (рис. 2).

Особенно подходит для использования с медицинским и больничным оборудованием и машинами для пищевой промышленности, подлежит по гигиеническим причинам частым процедурам глубокой очистки.

Инструкции по использованию

Инструкции по монтажу

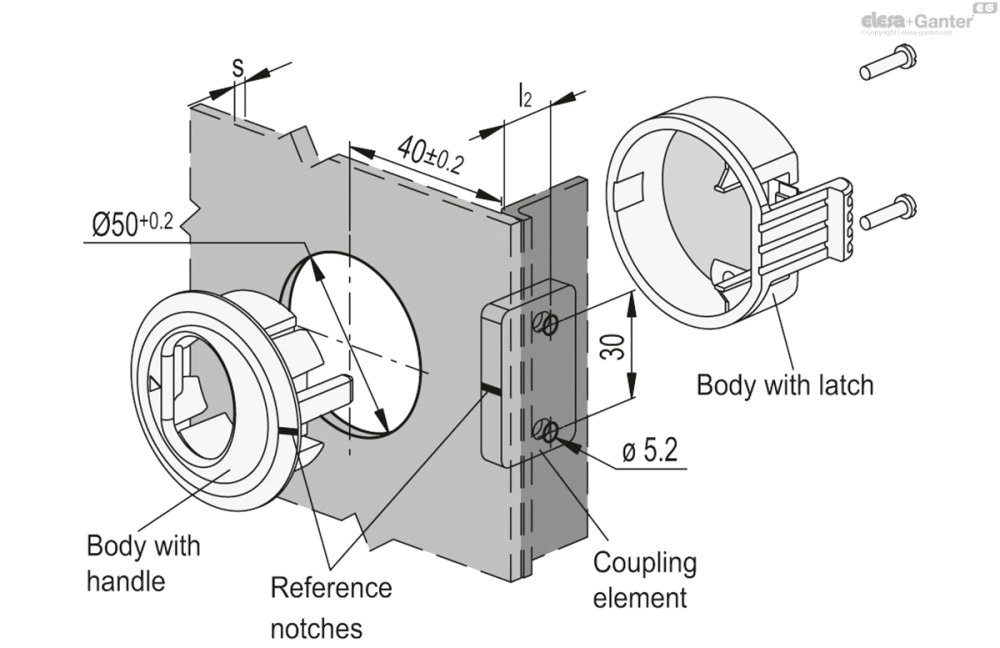

Просверлите отверстия в двери на основе представленного шаблона.

Установите корпус с ручкой в отверстия.

Выполните установку корпуса с защелкой на корпусе с ручкой на задней стороне двери до упора и установите саморезы из нержавеющей стали AISI 316 (входят в комплект поставки).

В случае наличия рамы просверлите два отверстия на основе представленного шаблона. Чтобы правильно расположить крепежный элемент по отношению к защелке, совместите контрольные риски на крепежном элементе и на корпусе с ручкой.

Установите крепежный элемент на раму или профиль при помощи винтов M5 с цилиндрической головкой и внутренним шестигранником (не входят в комплект поставки).
