Серия CMS

CMS

Замки с защелкой

с ручкой, технополимер

Замки с защелкой

Таблица (PDF)

CMS

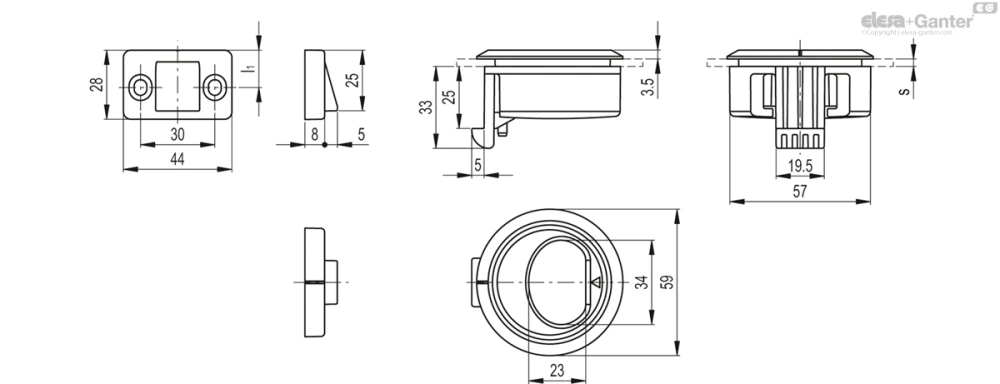

Таблица моделей — Замки с защелкой

Артикул	Описание	l₁	l₂	l₃	s	Вес (г)	В корзину
6271	CMS.60-10-30	15	15	30	1 ÷ 10	59
6276	CMS.60-10-40	20	20	40	1 ÷ 10	59

Технополимер на основе полиамида (PА), армированный стекловолокном, черный цвет, матовая отделка, устойчивая к воздействию УФ-лучей.

Технополимер на основе полиацеталя (PОМ), черный цвет, матовая отделка, устойчивая к воздействию УФ-лучей.

Продукт серии CMS объединяет в себе функции ручки и замка с защелкой.

Дверь открывается путем вытягивания ручки наружу со стороны метки в виде треугольника.

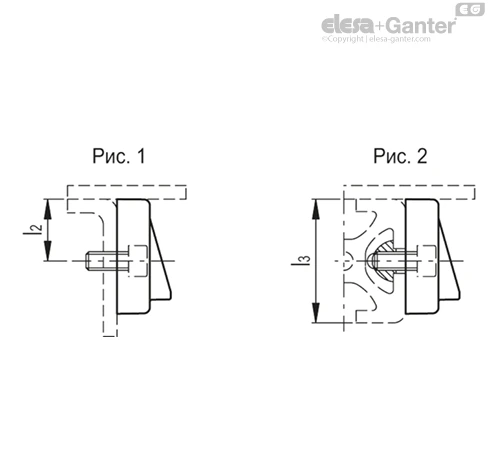

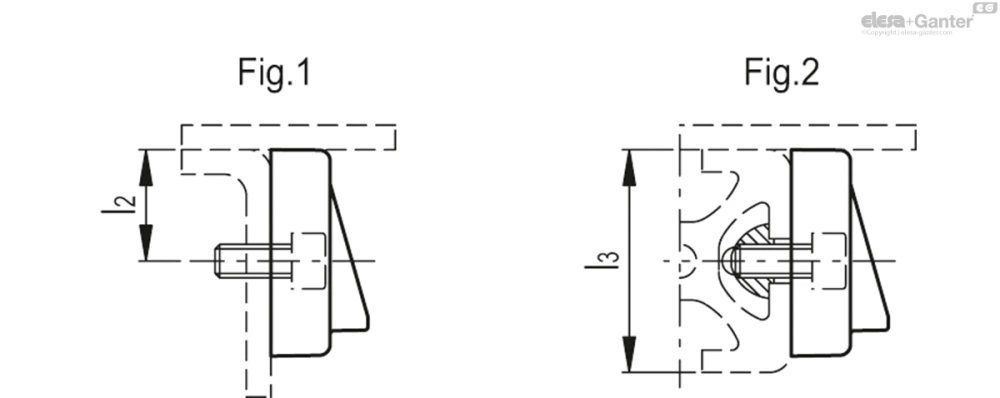

Крепежный элемент монтируется на дверную раму (рис. 1) или профиль (рис. 2).

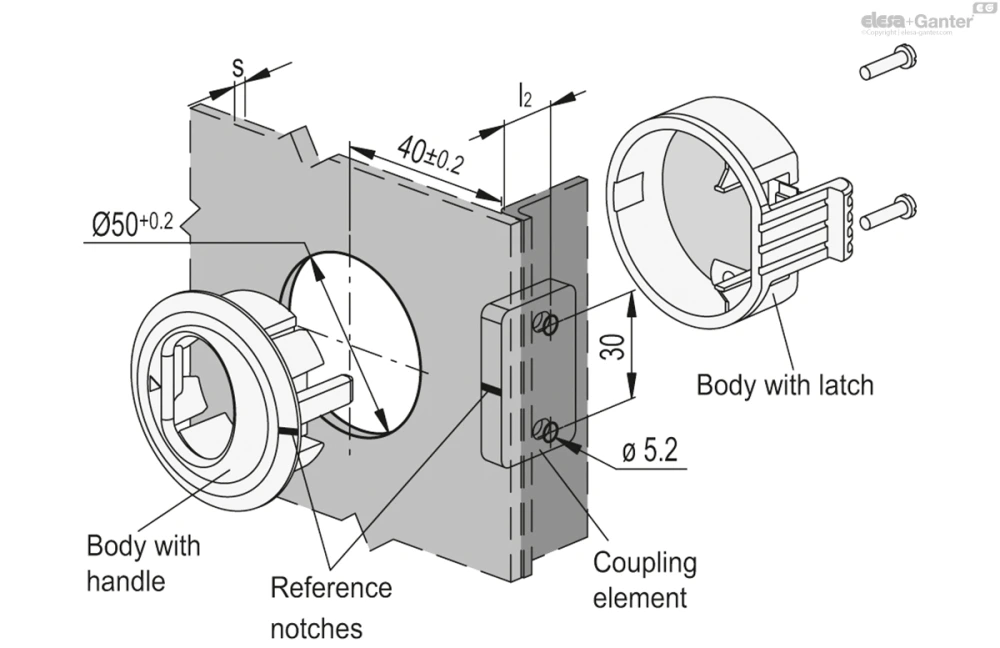

Установите корпус с защелкой на корпус с ручкой через заднюю сторону двери до упора и зафиксируйте саморезными винтами из нержавеющей стали (входят в комплект поставки).

В случае наличия рамы просверлите два отверстия на основе представленного шаблона. Чтобы правильно расположить крепежный элемент по отношению к защелке, совместите контрольные риски на крепежном элементе и на корпусе с ручкой.

Установите крепежный элемент на раму или профиль при помощи винтов M5 с цилиндрической головкой и внутренним шестигранником (не входят в комплект поставки).
