Серия CFMW.

425951

CFMW.70-SH-6

Name: Петли CFMW.70-SH-6
Brand: ELESA
SKU: 425951

Петли

СУПЕР-технополимер

Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

425951

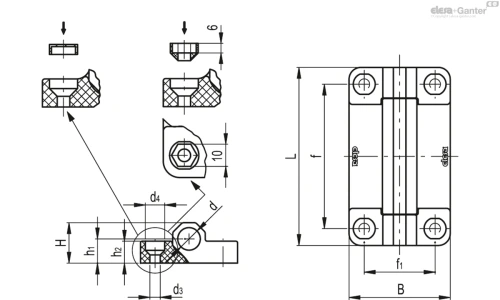

Технические характеристики — Петли

L: 70
A: 60
f±0.25: 50
f₁ ±0.25: 42
H: 25
h₁: 15
h₂: 15
d: 13.5
d₃: 6.5
d₄: 12
C#[Nm]: 5
Weight (in g): 79
Вес (г): 79

Все модели серии CFMW. (4) →

Основные характеристики

Материал

СУПЕР-технополимер на основе полиамида (PA), армированный стекловолокном, черный или серый цвет RAL 7040 (C33), матовая отделка.

Вращающийся штифт

Технополимер на основе полиамида (PA), армированный стекловолокном, черный или серый цвет RAL 7040 (C33).

Монтажный комплект (см. сборку):

425948 CFMW - KIT RICAMBIO NERO ACCESSORI

425949 CFMW - KIT RICAMBIO GRIGIO ACCESSORI

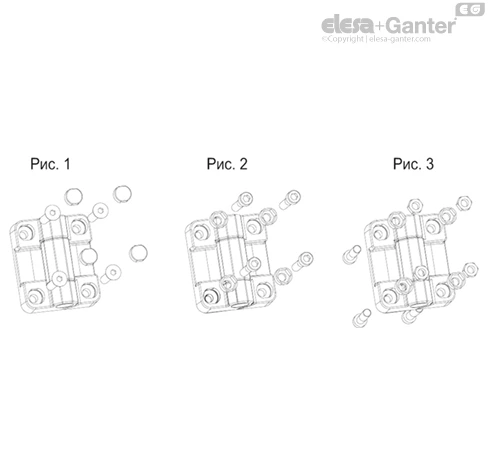

Каждый КОМПЛЕКТ включает в себя 4 заглушки (рис. 1) и 4 втулки (рис. 2 и рис. 3) из технополимера.

Монтаж

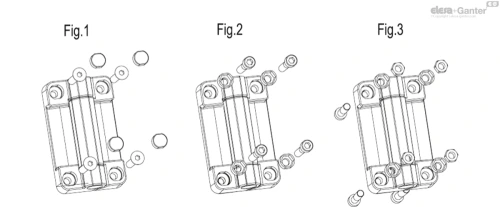

Петля CFMW. может быть собрана тремя различными способами:

С использованием винта с потайной головкой M6 UNI 5933 ISO 10642 (не входит в комплект поставки) и крышки винта, поставляемой в комплекте (рис. 1), для предотвращения свободного доступа к винтам.
С использованием винта с цилиндрической головкой c гнездом для шестигранной головки M6 UNI 5931 ISO 4762 (не входит в комплект поставки) и с втулкой, поставляемой в комплекте (рис.2).
С гайкой M6 UNI 5588 ISO 4032 (не входит в комплект поставки) и с втулкой, поставляемой в комплекте (рис.3). Такая сборка делает петлю полностью защищенной от любого несанкционированного вмешательства

Общая информация

Особенности и области применения

Различные варианты сборки обеспечивают легкий монтаж этого продукта на наиболее распространенных алюминиевых профилях (минимальная ширина 30 мм).

Петля CFMW. может быть собрана вместе с петлей со встроенным предохранительным выключателем CFSW: CFSW..

Угол поворота (приблизительное значение)

Макс. 180° (0° и + 180°, где 0° - это условие, при котором две соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Условие, при котором соединяемые поверхности находятся на одной плоскости, должно быть строго соблюдено, так как петля не должна нагружаться под любым отрицательным углом (рис.4).

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ	РАДИАЛЬНОЕ НАПРЯЖЕНИЕ	НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Испытания на прочность
Описание	Макс. допустимая статическая нагрузка Sa [N]	Макс. допустимая статическая нагрузка Sr [N]	Макс. допустимая статическая нагрузка S90 [N]
CFMW.70	2100	2800	1300
CFMW.110	2100	2800	1300

Максимальная статическая нагрузка - это значение, превышение которого приведет к поломке материала, таким образом, нанеся ущерб функциональности петли. Очевидно, что к этому значению должен быть применен подходящий коэффициент в зависимости от важности и уровня безопасности определенного вида применения.
