Серия AVM
AVM
Пружинные опоры
Резина и сталь
Пружинные демпферы вибраций
Изображения

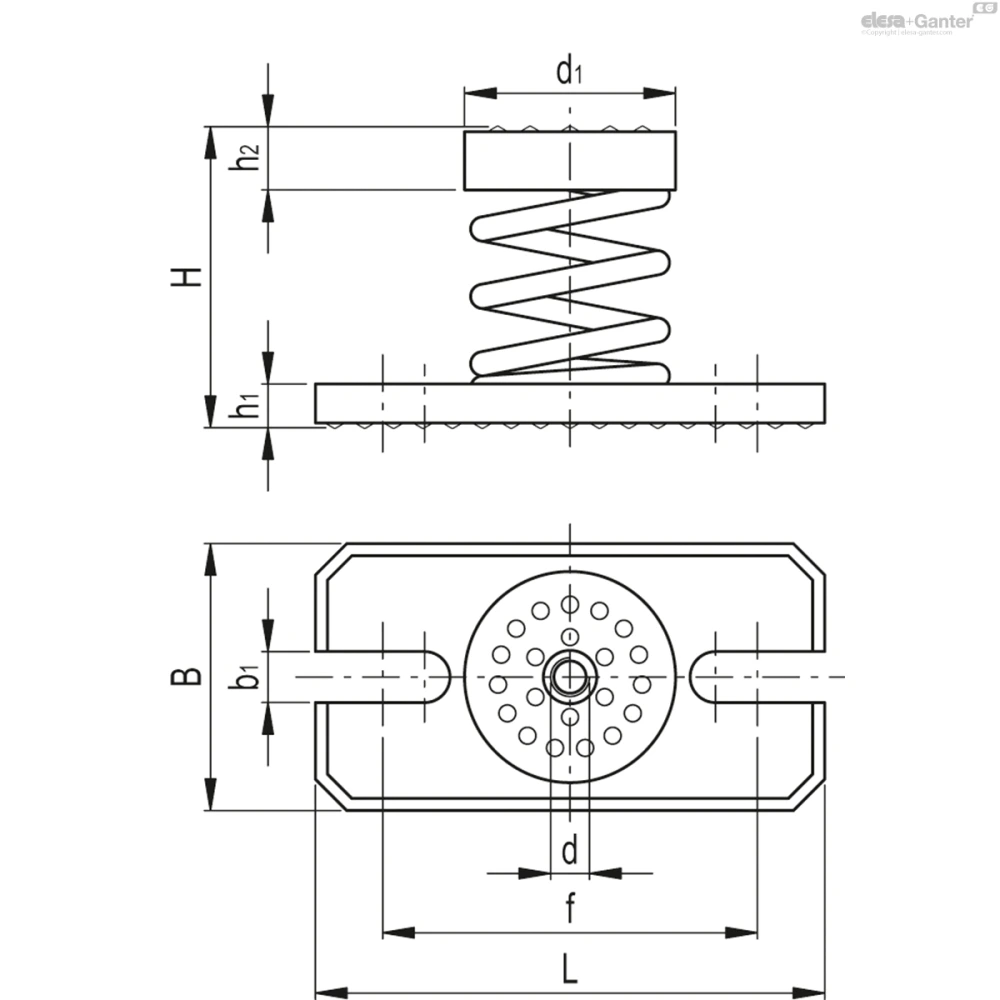

Схемы
AVM
Таблица моделей — Пружинные опоры
| Артикул | Описание | A | L |
|
d |
|
b1 | h1 |
|
f±5* |
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 480121 | AVM-50-13 | 55 | 105 | 62 | M8 | 43.5 | 10.5 | 9 | 13 | 75 | 50 | 130 | 5 | 15 | 318 | |
| 480123 | AVM-50-25 | 55 | 105 | 62 | M8 | 43.5 | 10.5 | 9 | 13 | 75 | 80 | 250 | 5 | 15 | 329 | |
| 480125 | AVM-50-35 | 55 | 105 | 62 | M8 | 43.5 | 10.5 | 9 | 13 | 75 | 120 | 350 | 5 | 15 | 341 | |
| 480127 | AVM-50-50 | 55 | 105 | 62 | M8 | 43.5 | 10.5 | 9 | 13 | 75 | 180 | 500 | 5 | 15 | 355 | |
| 480129 | AVM-50-80 | 55 | 105 | 62 | M8 | 43.5 | 10.5 | 9 | 13 | 75 | 270 | 800 | 5 | 15 | 340 | |
| 480131 | AVM-50-115 | 55 | 105 | 62 | M8 | 43.5 | 10.5 | 9 | 13 | 75 | 400 | 1150 | 5 | 15 | 390 | |
| 480133 | AVM-50-135 | 55 | 105 | 62 | M8 | 43.5 | 10.5 | 9 | 13 | 75 | 450 | 1350 | 5 | 15 | 376 | |
| 480135 | AVM-50-155 | 55 | 105 | 62 | M8 | 43.5 | 10.5 | 9 | 13 | 75 | 600 | 1550 | 5 | 13 | 406 | |
| 480137 | AVM-50-200 | 55 | 105 | 62 | M8 | 48 | 10.5 | 9 | 18 | 75 | 850 | 2000 | 5 | 12 | 427 | |
| 480141 | AVM-80-15 | 55 | 105 | 92 | M8 | 43.5 | 10.5 | 9 | 13 | 75 | 80 | 150 | 10 | 20 | 327 | |
| 480143 | AVM-80-35 | 55 | 105 | 92 | M8 | 43.5 | 10.5 | 9 | 13 | 75 | 150 | 350 | 10 | 20 | 333 | |
| 480145 | AVM-80-55 | 55 | 105 | 92 | M8 | 43.5 | 10.5 | 9 | 13 | 75 | 270 | 550 | 10 | 20 | 346 | |
| 480147 | AVM-80-80 | 55 | 105 | 92 | M8 | 43.5 | 10.5 | 9 | 13 | 75 | 400 | 800 | 10 | 20 | 361 | |
| 480149 | AVM-80-100 | 55 | 105 | 92 | M8 | 43.5 | 10.5 | 9 | 13 | 75 | 500 | 1000 | 10 | 20 | 443 | |
| 480151 | AVM-80-140 | 55 | 105 | 92 | M8 | 43.5 | 10.5 | 9 | 13 | 75 | 700 | 1400 | 10 | 20 | 396 | |
| 480153 | AVM-80-175 | 55 | 105 | 92 | M8 | 43.5 | 10.5 | 9 | 13 | 75 | 900 | 1750 | 10 | 20 | 448 | |
| 480155 | AVM-80-215 | 55 | 105 | 92 | M8 | 48 | 10.5 | 9 | 18 | 75 | 1050 | 2150 | 10 | 20 | 495 | |
| 480157 | AVM-80-350 | 55 | 105 | 92 | M8 | 48 | 10.5 | 9 | 18 | 75 | 1750 | 3500 | 10 | 20 | 564 | |
| 480159 | AVM-80-510 | 55 | 105 | 92 | M8 | 48 | 10.5 | 9 | 18 | 75 | 3400 | 5100 | 10 | 15 | 596 |
Основные характеристики
Корпус и нескользящее покрытие
Бутадиен-нитрильный каучук NBR.
Твёрдость по Шору 60 A ± 5.
Пружина и пластина
Оцинкованная сталь.
Крышки с пружиной
Алюминий.
Общая информация
Особенности и области применения
Демпферы вибраций AVM включают в себя корпус и нескользящее покрытие, нанесённое на нижнюю часть с оцинкованным винтом, а также пружину, на которой закреплены две крышки со сквозными отверстиями на концах.
Они обычно используются для устранения вибраций при сжатии.
Вибрации могут привести к:
- возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
- ущербу для здоровья;
- возникновению шумов.
Данные устройства особенно подходят для использования с системами ОВКВ, компрессорами, холодильными установками, центрифугами, дробилками, вибрационными грохотами и генераторами.
См. Высокоэффективные демпферы вибраций — особенности и рекомендации по выбору.
Другие исполнения
Специальные исполнения доступны по запросу
- Пружинные демпферы вибраций со штифтами или сквозными отверстиями без основания.
- Пружинные демпферы вибраций с двумя пластинами.
- Пружинные демпферы вибраций с одной или двумя пластинами и штифтами для транспортировки.
